MÓDULO INTERFACE DE INTERCOMUNICAÇÃO
O módulo interface de intercomunicação Art. 4897 está contido
numa caixa de 8 módulos DIN.

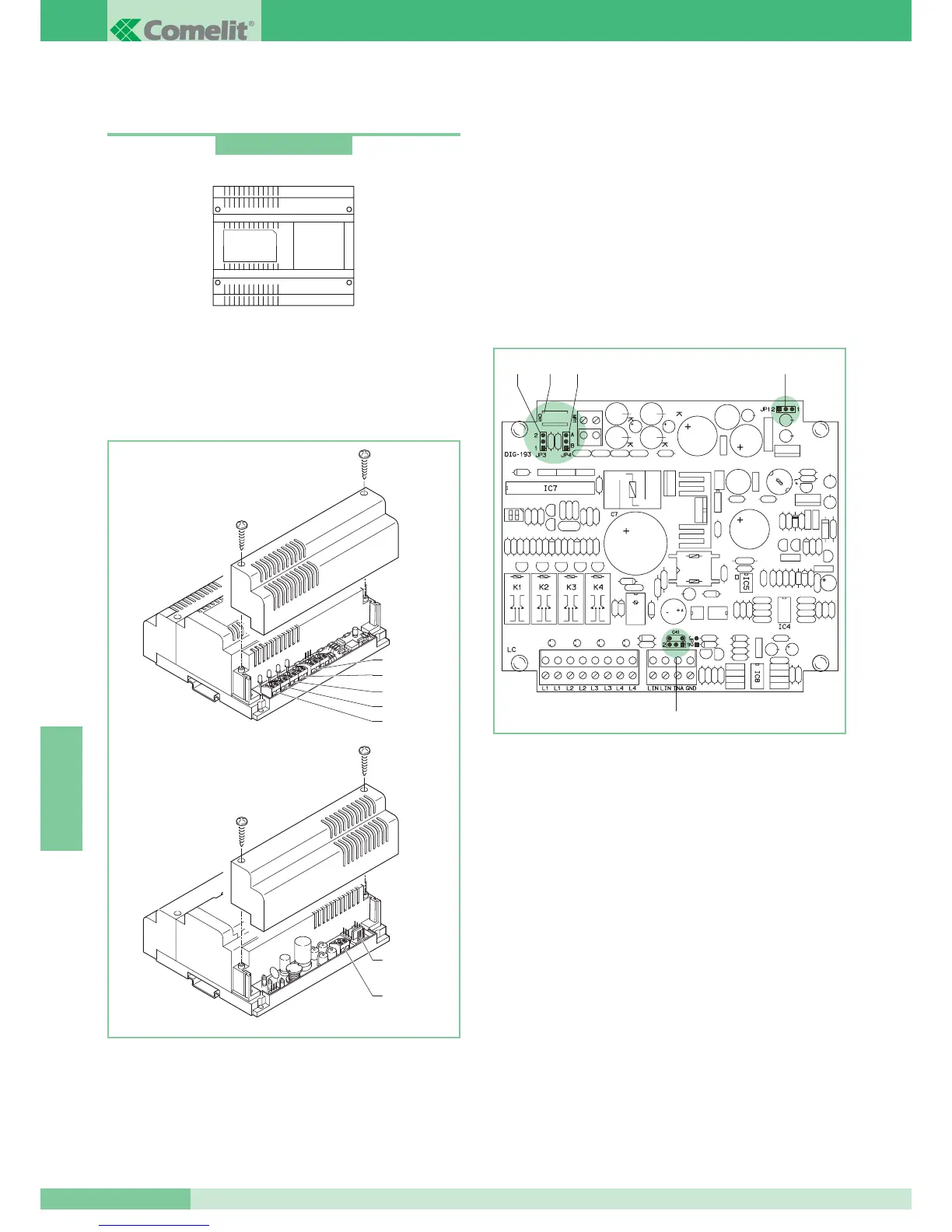

Dimensões: 140x140x67 mm (8 módulos DIN). Para poder aceder
aos terminais amovíveis de ligação, remover as tampas laterais
como apresentado na figura.
O Art. 4897 deve ser alimentado a 24VAC através do
transformador Art.1195. Executar as operações da fixação e da
ligação da instalação desligando a alimentação de rede. Sendo
fornecido com PTC de protecção depois de um curto-circuito para
reactivar, remover a alimentação durante aproximadamente um
minuto.
Art. 4897
O dispositivo controla no máximo 8 postos de intercomunicação,
ligados às 4 saídas da interface de intercomunicação Art 4897. No
máximo, podem ser instalados 3 postos em cascata por cada
derivação de rede de intercomunicação (ver as regras de
instalação Pág. 88). A configuração da rede de intercomunicação
ligada ao Art. 4897 é feita por reconhecimento da interface através
de uma simples configuração automática do artigo, uma vez
colocados os postos internos ligados (ver "Programação do
módulo interface Art. 4897 para auto aprendizagem" na Pág. 92).
Nas instalações apenas de intercomunicadores, o Art. 4897 deve
ser colocado em funcionamento o Simplebus1 (ver "Como colocar
o Art. 4897 para funcionamento em Simplebus 1" na Pág. 94).
Terminais amovíveis de ligação à instalação:
Ligação
Lin Lin à linha Bus da montagem.
INA GND Entrada do comando externo.
24Vac Ligação aos terminais do transformador Art. 1195.
L1 L1 Saída de derivação 1 da rede de intercomunicação.
L2 L2 Saída de derivação 2 da rede de intercomunicação.
L3 L3 Saída de derivação 3 da rede de intercomunicação.
L4 L4 Saída de derivação 4 da rede de intercomunicação.
JP1 Disjuntor de selecção de tipo de funcionamento (Simplebus2 ou
Simplebus1).
JP2 Disjuntor de selecção de tipo de funcionamento (Simplebus2 ou
Simplebus1).
JP3 Disjuntor de selecção de tipo de funcionamento (Simplebus2 ou
Simplebus1).
JP4 Disjuntor de início de procedimento de aprendizagem
automática para a rede de intercomunicação.
CN1 Fixação do cabo de ligação para o Programador de mão
Art. 1251.
