96
Klappeneinstellung sowie die
Beseitigung von Verstopfungen und
Hindernise grundsätzlich nur bei
ausgeschaltetem Antrieb und
stillstehendem Motor vornehmen!
Zündschlüssel abziehen.
Adjusting the flaps as well as
elimination of stoppings and obstacles
must be performed with the switched
off drive and stand still engine! Remove
the ignition key.

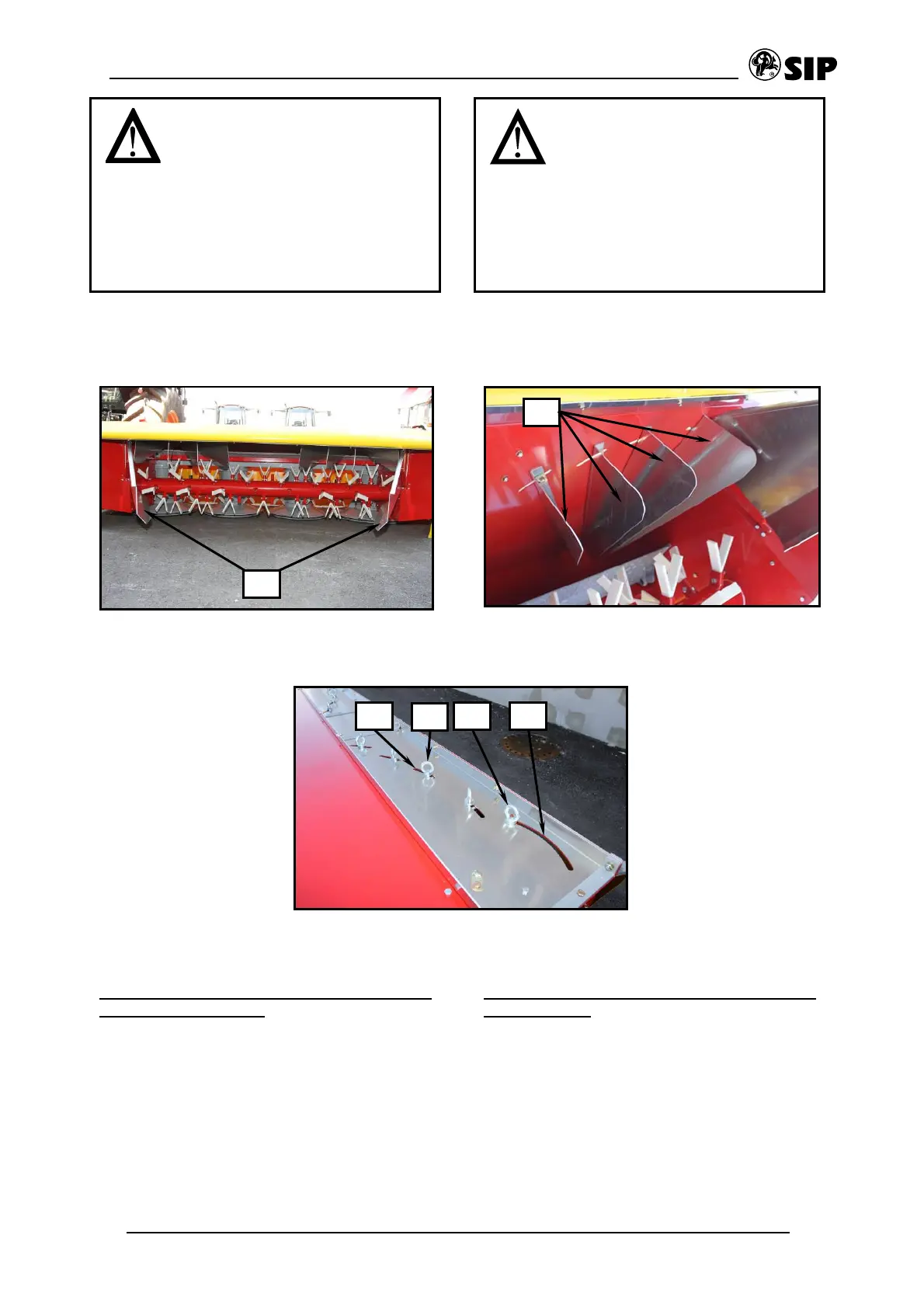

Bild - Figure 30 Bild - Figure 31
Bild - Figure 32
Einstellung der Breite und Verschiebung des
Grasschnittschwades:
Schraube (5) lösen, die Außenklappe (1) in
Nut (3) schieben und in gewünschter
Position die Schraube (5) festziehen.
Schraube (6) lösen, die Innenklappe (2) auf
die gewünschte Position (4) schieben und
die Schraube (6) festziehen.
Adjusting the width and deviation of the
mowed swath:
Unscrew the screw (5), move the outer flap
(1) in groove (3) and screw down the screw
(5) in requested position.
Unscrew the screw (6), move the inner flap
(2) to requested position (4) and screw
down the screw (6).
1
2
35 4
6
