Skil 3821 - Base Molding


Crown Molding Laying Flat on Table
>;;>FC74B48=BCAD2C8>=B5>A2DCC8=62A>F=<>;38=6
1. Move sliding fence to proper position (see Sliding Fence
on page 59).
2. Set the bevel and miter angles using Chart 1 below.
Tighten the miter lock knob and the bevel lock handle
(Figure 29).
3. Position molding on saw table. Use the chart below for
correct position. Clamp workpiece in place using the
vertical clamp.
Use clamping position that does not
interfere with operation. Before switching
on, lower head assembly to make sure clamp clears guard
and head assembly.
4. Activate the switch. Lower the head assembly and make
your cut.
5. Wait until blade comes to a complete stop before
returning head assembly to the raised position and/or
removing workpiece.
6. ALWAYS TAKE A TEST CUT USING SCRAP TO
CONFIRM CORRECT ANGLES.
(0F$?4A0C8>=B
0

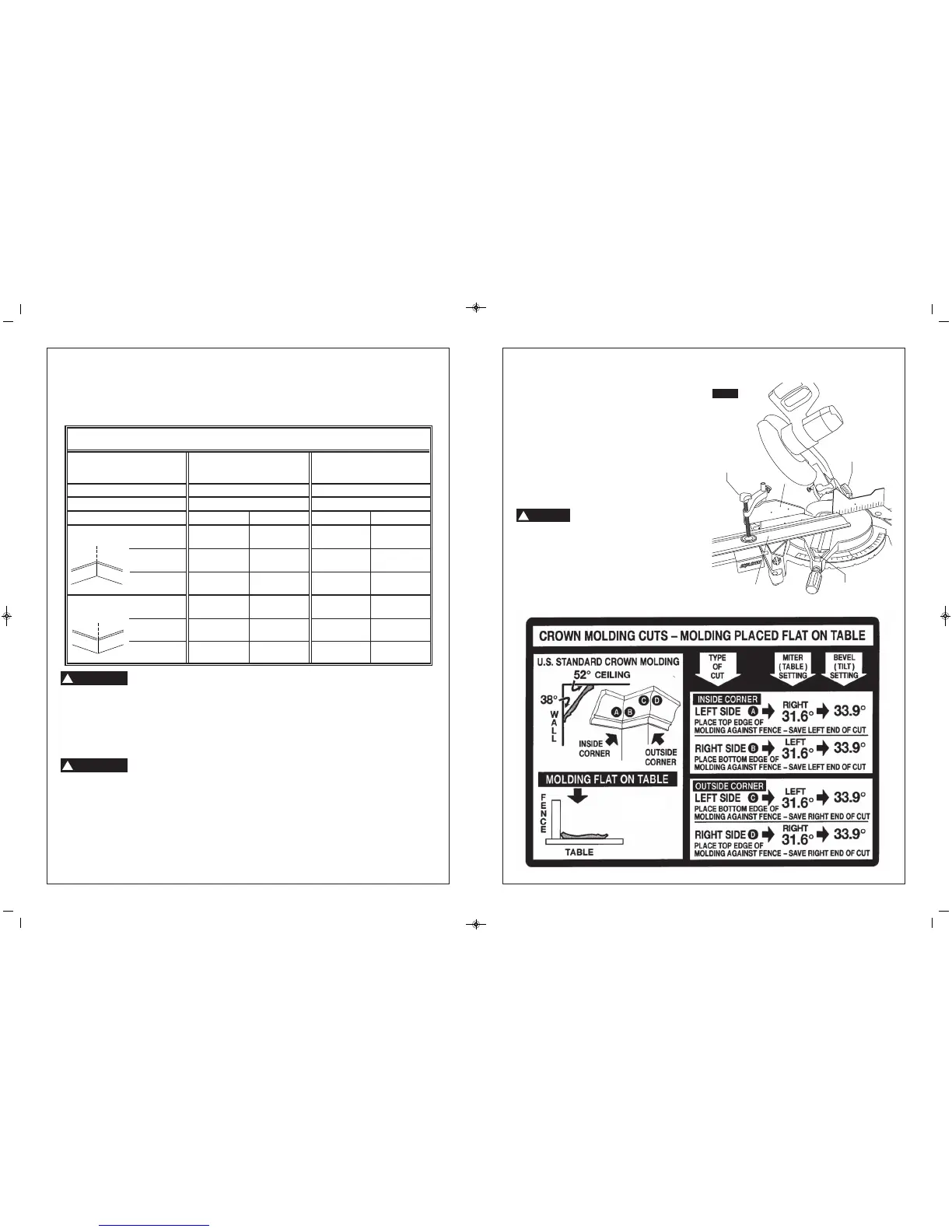

Chart 1: Crown Molding Flat on Table

MAXIMUM
SIZE 6-1/2"
WARNING
!
(;838=6
4=24

P
"8C4A
A>F=
">;38=6
+4AC820;
;0<?

P
4E4;

INSTRUCCIONES PARA EL CORTE DE MOLDURA DE BASE
POSICIONES Posición vertical Posición horizontal
/ La parte posterior de la moldura La parte posterior de la moldura
INSTRUCCIONES está contra el tope-guía está horizontal sobre la mesa
Aditamento del tope-guía para cortar ingletes Posición a extrema derecha Mover a la posición apropiada
Angulo de bisel 0° 45°
Posición de la moldura Lado izquierdo Lado derecho* Lado izquierdo Lado derecho*
Esquina interior Angulo de inglete Izquierda a 45° Derecha a 45° 0° 0°
de la pared
Posición de Parte inferior Parte inferior Parte superior Parte inferior
la moldura contra la mesa contra la mesa contra el tope-guía contra el tope-guía
Lado Conservar el lado Conservar el lado Conservar el lado Conservar el lado
acabado izquierdo del corte derecho del corte izquierdo del corte derecho del corte
Esquina exterior Angulo de inglete Derecha a 45° Izquierda a 45° 0° 0°
de la pared
Posición de Parte inferior Parte inferior Parte inferior Parte superior
la moldura contra la mesa contra la mesa contra el tope-guía contra el tope-guía
Lado Conservar el lado Conservar el lado Conservar el lado Conservar el lado
acabado izquierdo del corte derecho del corte derecho del corte derecho del corte
$?4A028>=4B34;0B84AA0
Moldura de base
• La moldura de base se puede cortar vertical contra el tope-guía u
horizontal sobre la mesa.
• Siga el cuadro para obtener consejos útiles sobre el corte de
moldura de base.
Left
Right
Right
Left
Derecha
Izquierda
Izquierda
Derecha
$?4A028>=4B34;0B84AA0
Corte de moldura de techo
Esta sierra está diseñada para cortar
moldura de corona en posición plana
sobre la mesa solamente. No corte moldura de corona angulada
respecto a la mesa y el tope-guía.
• La moldura de techo se debe cortar con precisión para que
encaje adecuadamente.
• La sierra para cortar ingletes tiene retenes de inglete especiales
de 31.6o a la izquierda y a la derecha y un indicador de bisel a
33.9o para cortar moldura de techo en posición plana sobre la
mesa.
• Estos ángulos de retén especiales han sido diseñados en la sierra
para cortar ingletes compuestos para la moldura de techo
estándar que se usa en los Estados Unidos con los siguientes
ángulos:
52° entre la parte trasera de la moldura y la superficie plana
superior que encaja contra el techo.
38° entre la parte posterior de la moldura y la superficie
inferior plana que encaja contra la pared.
NOTA: Estos retenes no se pueden usar con moldura de techo
de 45°.
• Aunque estos ángulos son estándar, la mayoría de las salas y
cuartos no tienen ángulos de exactamente 90°. Por lo tanto,
usted tendrá que ajustar con precisión las posiciones usando el
sobrecontrol del retén y la escala.
• Incluso aunque estos ángulos son estándares, la mayoría de los
cuartos no tienen ángulos de exactamente 90°, por lo tanto,
usted tendrá que afinar sus ajustes utilizando la escala de ingletes
y de bisel.
ADVERTENCIA
!
Compruebe si hay interferencia entre la pieza de trabajo y los componentes del cabezal de la sierra realizando una
pasada en vacío. La interferencia puede prevenir el funcionamiento apropiado de la sierra y causar lesiones y/o
daños a la herramienta.
* Si alguna parte del cabezal de la sierra interfiere con la pieza de corte mientras se está cortando en el lado derecho, se recomienda voltear la
pieza de trabajo y cortarla a la izquierda.
ADVERTENCIA
!
