Slinex SL-10N Cloud - Page 23

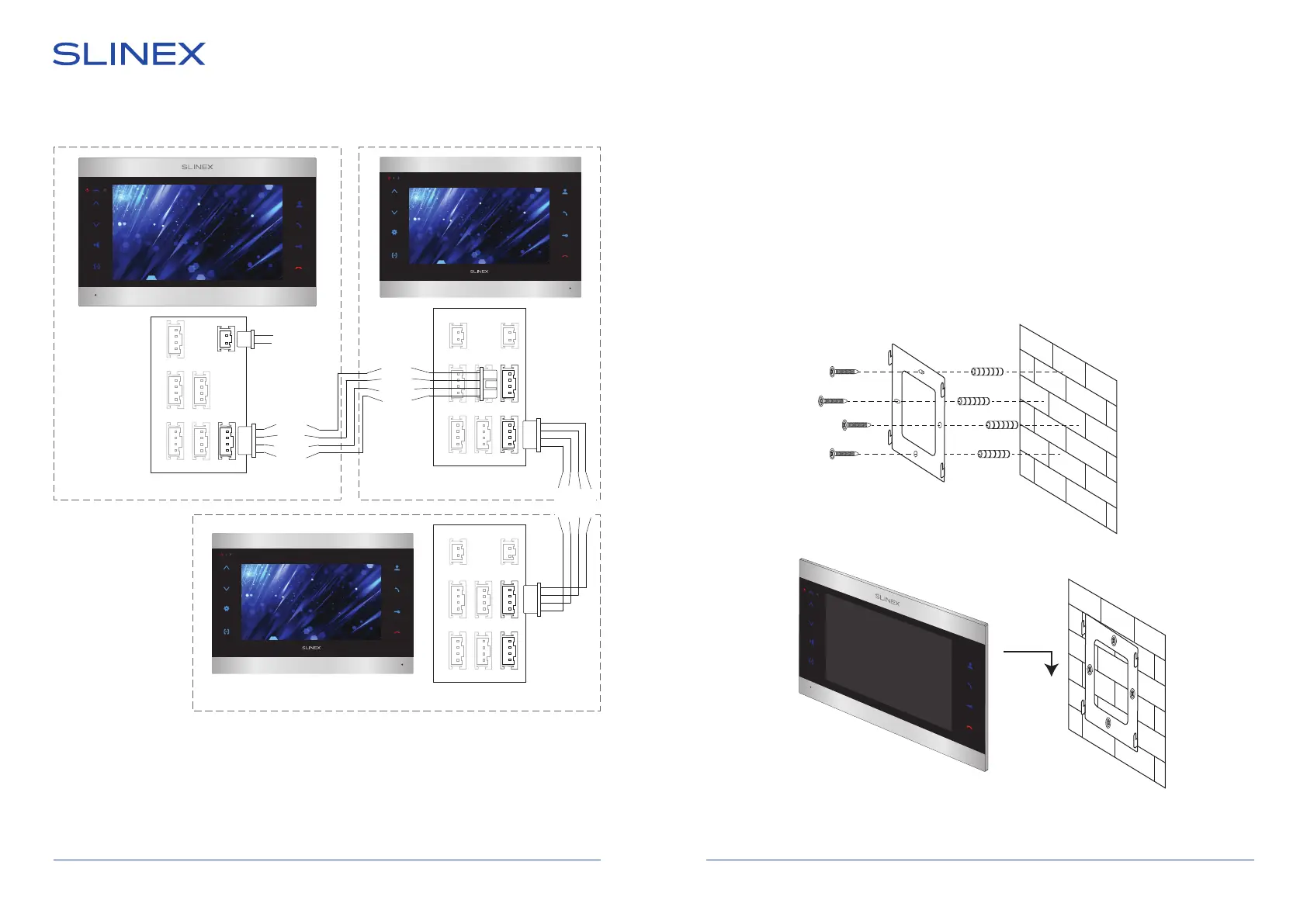

Схема 2. Подключение системы домофонов SL-10N Cloud и SL-07M.
SL-07M (Дополнительный)
SL-10N Cloud (Основной)
Панель 1
Панель 2
Камера 1
Камера 2
Вход
Выход
ПитаниеТВ-выход
Примечания:
* Разъем «Питание» на домофоне SL-10N Cloud предназначен для запитки домофона от
внешнего источника питания +12-14 В. При этом шнур питания ~100-240 В должен быть
отключен от сети, во избежание выхода из строя силовых цепей домофона;
** Вызывные панели, камеры, адаптеры питания и замки, изображенные на схемах, в
комплектацию домофона не входят.
Аудио
Земля
Данные
Видео
SL-07M (Дополнительный)
Панель 1
Панель 2
Камера 1
Камера 2
Вход
Выход
ПитаниеТВ-выход
4.3. Монтаж
1) Расположите кронштейн домофона в месте предполагаемого монтажа, на высоте 150-160 см от
пола.
2) Разметьте и просверлите 4 отверстия в стене.
3) Поместите в отверстия пластиковые дюбеля из комплекта поставки.
4) Зафиксируйте кронштейн домофона на стене с помощью саморезов.
5) Подключите коммуникационные провода на задней панели домофона и зафиксируйте его на
кронштейне.
SL-10N Cloud
43 44
Панель 1 Панель 2
Камера 1 Камера 2 Выход
Питание
Разъем RJ-45
Аудио
Земля
Данные
Видео
Аудио
Земля
Данные
Видео
Земля
+13,5 В
*
