DA

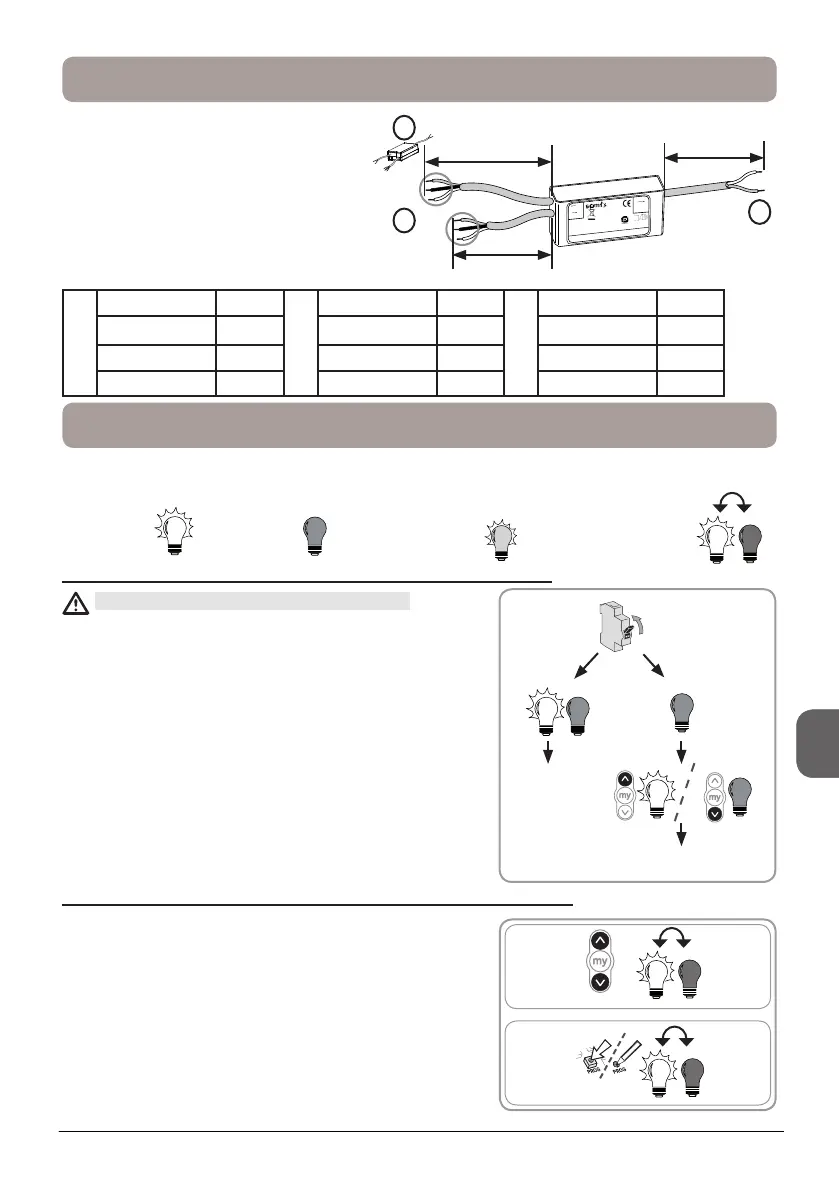

5. KABLER
- Sluk for strømforsyningen.
- Sæt Lighting receiver Variation io i
en stikkontakt, og følg nedenstående
kabelskema:
- Strøm = Strømforsyning (A)
- Strømforsyning = Strømadapterside (B)
- Strømforsyning = Styreadapterside (C )
6. IBRUGTAGNING
Der må kun bruges én modtager ad gangen.
Tænd for apparatet, og følg proceduren "a" eller "b"
afhængig af, hvordan lyset reagerer:
a) Lyset tænder og slukker derefter.
Der er ikke registreret noget io Somfy-styringspunkt.
Læs kapitlet "Registrering af det første lokale
io Somfy-styringspunkt".
b) Lyset tænder ikke
Tryk på op- eller ned-knappen. Hvis lyset tænder eller
slukker, er io Somfy-styringspunktet registreret.
Læs kapitlet "Brug".
6.2. Registrering af det første lokale io Somfy-styringspunkt
Denne vejledning beskriver ibrugtagning af et io Somfy-styringspunkt som f.eks. Situo io. Se den
tilhørende vejledning ved ibrugtagning af et andet io-styringspunkt.
1) Tryk samtidig på op- og ned-knapperne på det lokale
io Somfy-styringspunkt: Lyset tænder og slukker derefter.
2) Tryk kort på PROG-knappen på det lokale
io Somfy-styringspunkt: Lyset tænder og slukker igen for at
angive, at det lokale io Somfy-styringspunkt er registreret i
Lighting receiver Variation io.
6.1. Identikation af de indstillinger, der allerede er udført
ON
6.2.
7.
a b
Lyset er
tændt
Lyset er
slukket
Feedbackfunktion
A
Blå Nul
B
Blå Nul
C
Blå
Dim +
Brun Fase Brun Fase Brun
Dim -
Grøn/gul Jord Grøn/gul Jord Kablets længde 50 cm
Kablets længde 30 cm Kablets længde 50 cm
1
2
PROg
VARIATION io
Ref : 5107825 A
Made in Romania
Somfy 74300
–
France
LIGHTING RECEIVER
Dim + (Blue)
Dim – (Brown)
1 – 10 V
- 20T + 50
IP55
IN
230V ~ 50Hz
OUT
500W

50 cm
30 cm
230V ~
50Hz
50 cm
+
-
A
C
B
Lys i «my»
position
