© 2013 Somfy SAS. All rights reserved. 09/2013
SR

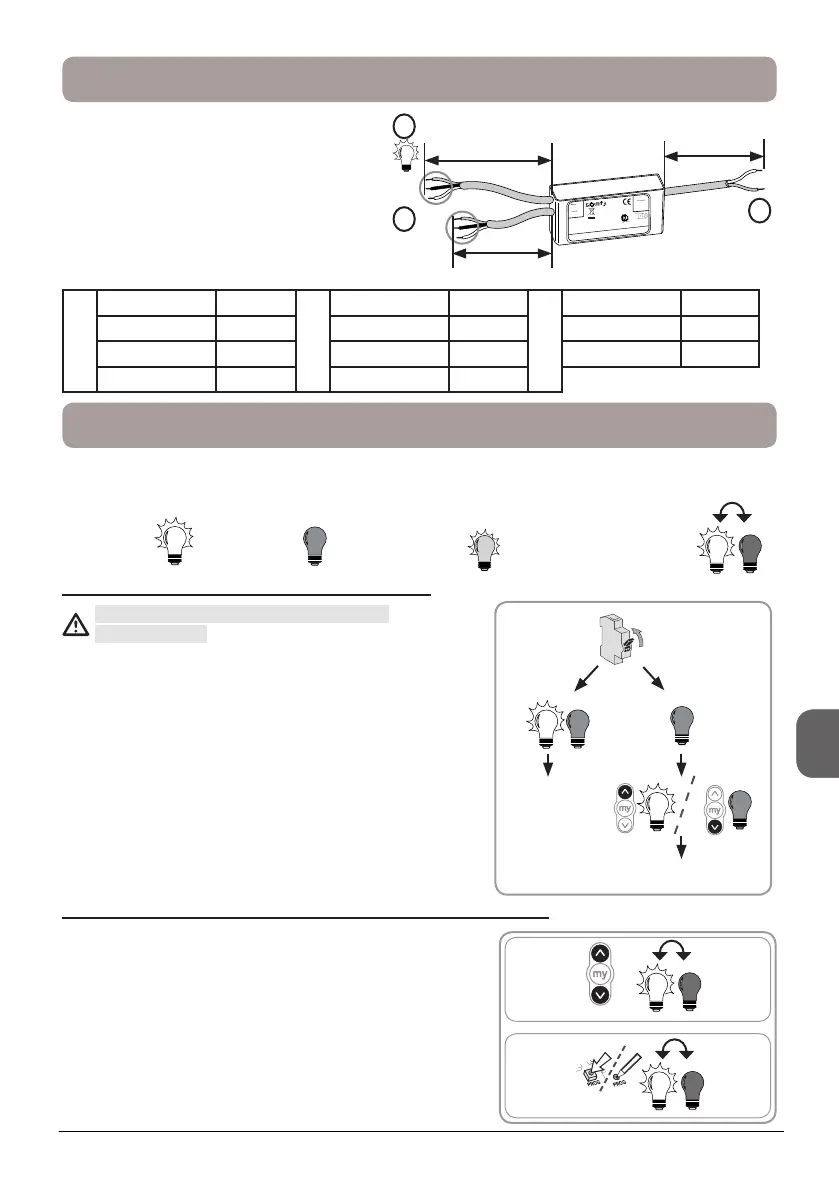

5. ELEKTRIČNO POVEZIVANJE
- Prekinite napajanje.
- Priključite Svetlosni prijemnik uklj/isklj. io na
napajanje prema šemi električnih vodova:
- Električna mreža = strana za napajanje (A)
- Napajanje = spuštena strana napajanja (B)
- Napajanje = spuštena strana upravljanja
(C)
A
Plavo
Nula
B
Plavo
Nula
C
Plavo
Dim +
Braon Faza
Braon
Faza Braon
Dim -
Zeleno/žuto
Uzemljenje
Zeleno/žuto
Uzemljenje Dužina kabla 50 cm
Dužina kabla
30 cm
Dužina kabla
50 cm
6. PODEŠAVANJE
Istovremeno je dozvoljeno napajati samo
jedan prijemnik.
Uključite napajanje i sledite proceduru "a" ili "b" u zavisnosti
od ponašanja svetla:
a) Svetlo se pali, a zatim gasi
Nije programirana nijedna Somfy io kontrolna tačka.
Idite na odeljak "Programiranje prve Somfy io lokalne
kontrolne tačke".
b) Svetlo se ne pali
Pritisnite dugme Gore ili Dole. Ako se svetlo upali ili ugasi,
to znači da je Somfy io kontrolna tačka programirana.
Idite na odeljak "Upotreba".
6.2. Programiranje prve Somfy io lokalne kontrolne tačke
U ovom uputstvu opisano je podešavanje samo pomoću Situo io tipa Somfy io lokalne kontrolne
tačke. Da biste izvršili podešavanje sa nekom drugom io kontrolnom tačkom, pogledajte
odgovarajuća uputstva.
1) Istovremeno pritisnite dugmad Gore i Dole na Somfy io
lokalnoj kontrolnoj tački: svetlo se pali, a zatim gasi.
2) Kratko pritisnite dugme PROG na Somfy io lokalnoj
kontrolnoj tački: svetlo se ponovo pali, a zatim gasi da
bi se pokazalo da je Somfy io lokalna kontrolna tačka
programirana u Svetlosnom prijemniku Variation io.
6.1. Identikacija već napravljenih postavki
UKLJ.
6.2.
7.
A B
Svetlo
upaljeno
Svetlo
ugašeno
Položaj svetla
"my"
Povratna
reakcija
1
2
PROg
VARIATION io
Ref : 5107825 A
Made in Romania
LIGHTING RECEIVER
Dim + (Blue)
Dim – (Brown)
1 – 10 V
- 20T + 50
IP55
IN
230V ~ 50Hz
OUT
500W
50 cm
30 cm
230V ~
50Hz
50 cm
+
-
A
C
B
