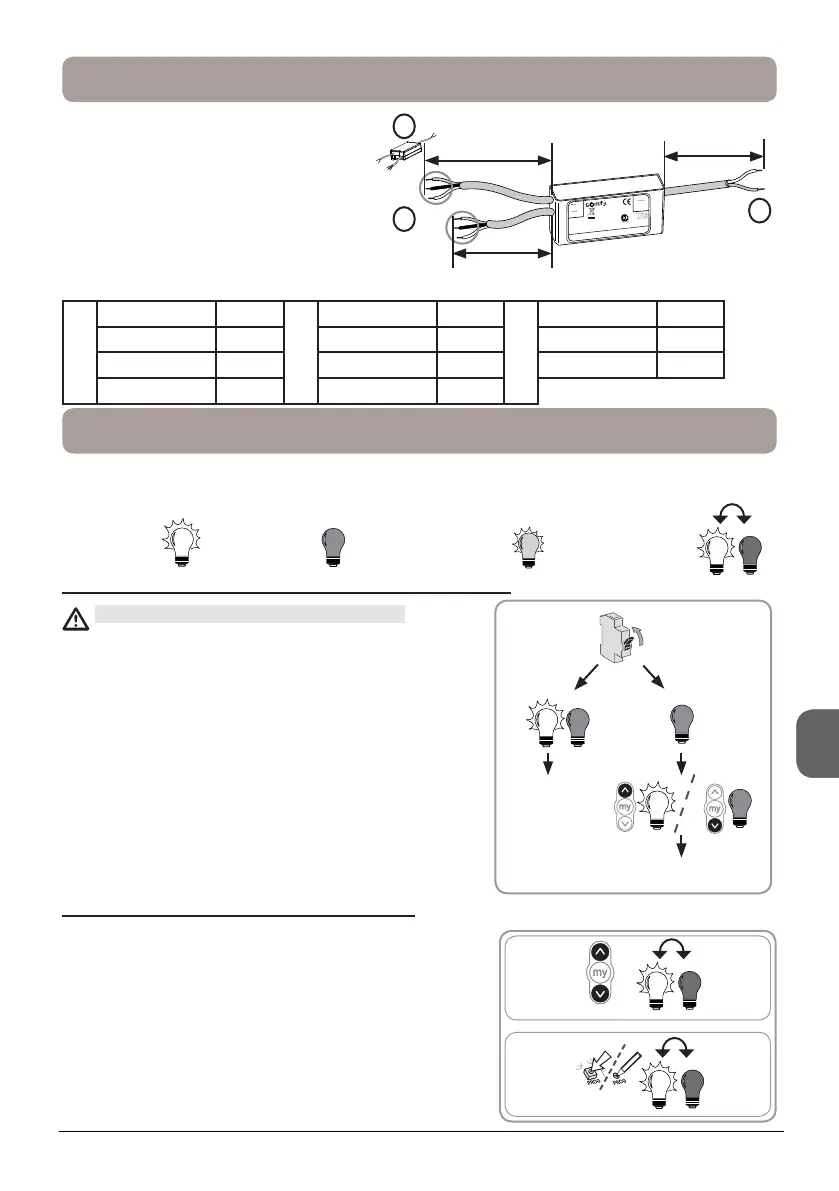

5. KÁBELEZÉS
- Szakítsa meg a tápfeszültséget.
- A kábelezési rajznak megfelelően csatla-
koztassa a Lighting receiver Variation io-t a
hálózatra:
- Hálózat = A tápfeszültség oldala (A)
- Tápellátás = A tápellátás
feszültségcsökkentő oldala (B)
- Tápellátás = A vezérlő
feszültségcsökkentő oldala (C)
A
Kék Nulla
B
Kék Nulla
C
Kék Dim +
Barna Fázis Barna Fázis Barna Dim -
Zöld/sárga Föld Zöld/sárga Föld Kábel hossza 50 cm
Kábel hossza 30 cm Kábel hossza 50 cm
6. ÜZEMBE HELYEZÉS
Egyszerre egy vevő kaphat tápfeszültséget.
Helyezze feszültség alá, és a világítás viselkedésétől
függően végezze el az „a” vagy a „b” eljárást:
a) A világítás bekapcsol, majd kialszik.
Egyetlen Somfy io távirányító sincs mentve. Lépjen tovább
„Az első Somfy io távirányító mentése” című fejezetre.
b) A világítás nem kapcsol be.
Nyomja meg a Fel vagy a Le gombot. Ha a világítás
bekapcsol vagy kialszik, akkor a Somfy io távirányító
mentése megtörtént.
Lépjen tovább a „Használat” című fejezetre.
6.2. Az első Somfy io távirányító mentése
Jelen kézikönyv csak a Situo io típusú, helyi távirányítóval mutatja be az üzembe helyezést. Amennyiben
bármilyen másik io távirányítóval kívánja üzembe helyezni, lapozza fel a vonatkozó kézikönyvet.
1) Nyomja meg egyszerre Somfy io távirányító Fel / Le
gombját: a világítás bekapcsol, majd kialszik.
2) Nyomja meg röviden a Somfy io távirányító PROG
gombját: a világítás ismét bekapcsol, majd kialszik, hogy
jelezze: a helyi Somfy io távirányító mentése a Lighting
receiver Variation io-ban megtörtént.
6.1. A beállítás már elvégzett lépéseinek azonosítása
ON (BE)
6.2.
7.
a b
Világítás
bekapcsolva
Világítás
lekapcsolva
Visszajelzés
1
2
PROg
VARIATION io
Ref : 5107825 A
Made in Romania
Somfy 74300
–
France
LIGHTING RECEIVER
Dim + (Blue)
Dim – (Brown)
1 – 10 V
- 20T + 50
IP55
IN
230V ~ 50Hz
OUT
500W

50 cm
30 cm
230V ~
50Hz
50 cm
+
-
A
C
B
Világítás pozí-
ció «my»
