PL

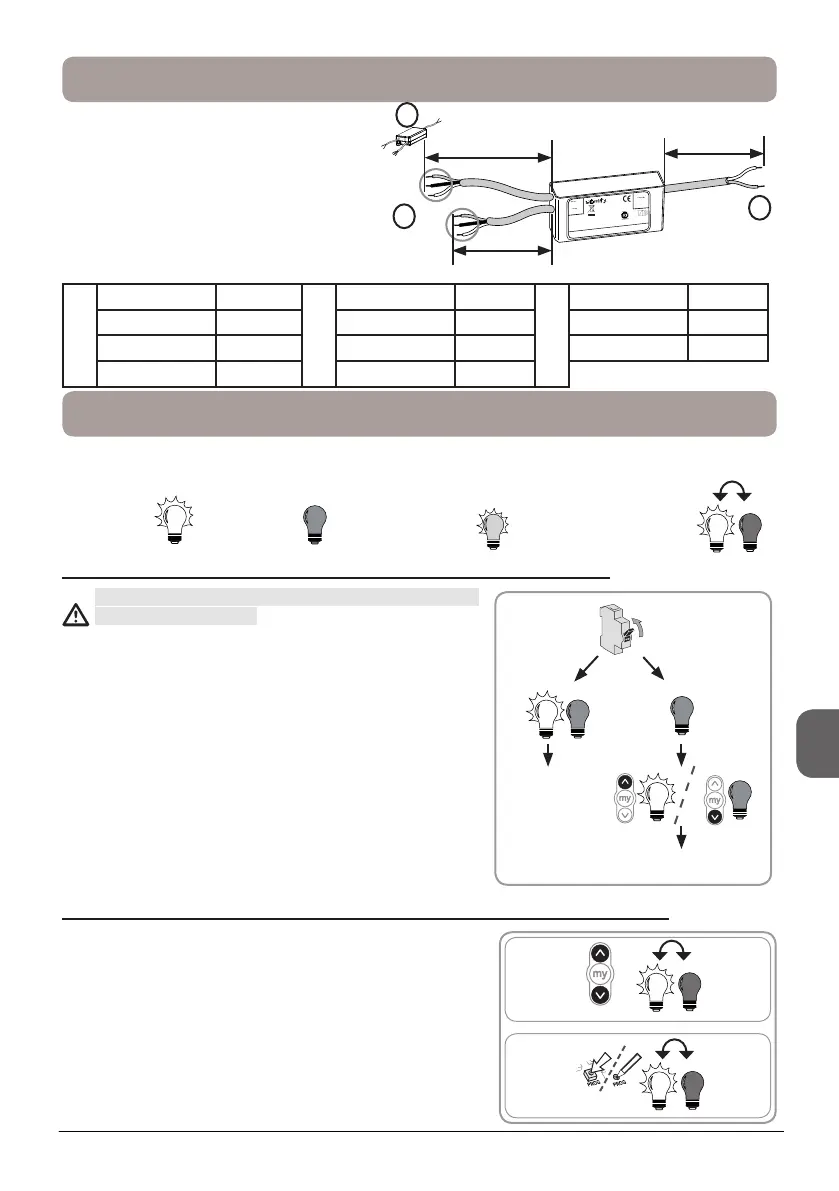

5. OKABLOWANIE
- Wyłączyć zasilanie sieciowe.
- Podłączyć odbiornik Lighting Receiver
Variation io do sieci zasilającej zgodnie ze
schematem okablowania:
- sieć zasilająca = strona zasilania (A)
- zasilanie = strona stopniowego obniżania
napięcia zasilania (B)
- zasilanie = strona stopniowego obniżania
napięcia sterowania (C)
A
Niebieski Zero
B
Niebieski Zero
Niebieski Dim +
Brązowy Faza Brązowy Faza Brązowy Dim -
Zielono-żółty Uziemienie Zielono-żółty Uziemienie Długość przewodu 50 cm
Długość przewodu 30 cm Długość przewodu 50 cm
6.
W fazie uruchamiania wolno podłączyć zasilanie tylko
do jednego odbiornika.
Włączyć zasilanie i postępować zgodnie z procedurą „a” lub
„b” w zależności od reakcji oświetlenia:
Żaden punkt sterowania Somfy io nie jest zaprogramowany.
Proszę przejść do rozdziału „Programowanie pierwszego
lokalnego punktu sterowania Somfy io”.
Proszę nacisnąć przycisk Góra lub Dół. Jeżeli oświetlenie
włącza się lub wyłącza, punkt sterowania Somfy io jest
zaprogramowany.
Proszę przejść do rozdziału „Obsługa”.
Ta instrukcja opisuje uruchamianie przy wykorzystaniu tylko lokalnego punktu sterowania Somfy io
typu Situo io. W celu uruchomienia z innego punktu sterowania io (innego nadajnika/pilota) należy
zapoznać się z odpowiednią instrukcją.
1) Nacisnąć równocześnie przyciski Góra/Dół lokalnego
punktu sterowania Somfy io: oświetlenie włącza się, a
następnie wyłącza.
2) Nacisnąć krótko przycisk PROG lokalnego punktu
sterowania Somfy io: oświetlenie włącza się, a następnie
ponownie wyłącza, w celu wskazania, że lokalny punktu
sterowania Somfy io jest zaprogramowany w odbiorniku
Lighting receiver Variation io.
ON
6.2.
A B
1
2
PROg
VARIATION io
Ref : 5107825 A
Made in Romania
LIGHTING RECEIVER
Dim + (Blue)
Dim – (Brown)
1 – 10 V
- 20T + 50
IP55
IN
230V ~ 50Hz
OUT
500W
50 cm
30 cm
230V ~
50Hz
50 cm
+
-
A
B
