SOMFY RS485 Setting Tool - Описание И Установка Элемента Питания

RU
RS485 SETTING TOOL
115Copyright
©
2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.1. ОПИСАНИЕ И УСТАНОВКА ЭЛЕМЕНТА ПИТАНИЯ
2.1.1. Описание
1
2
3
4
5
BACK
OPEN
STOP
CLOSE
OK
LIGHT

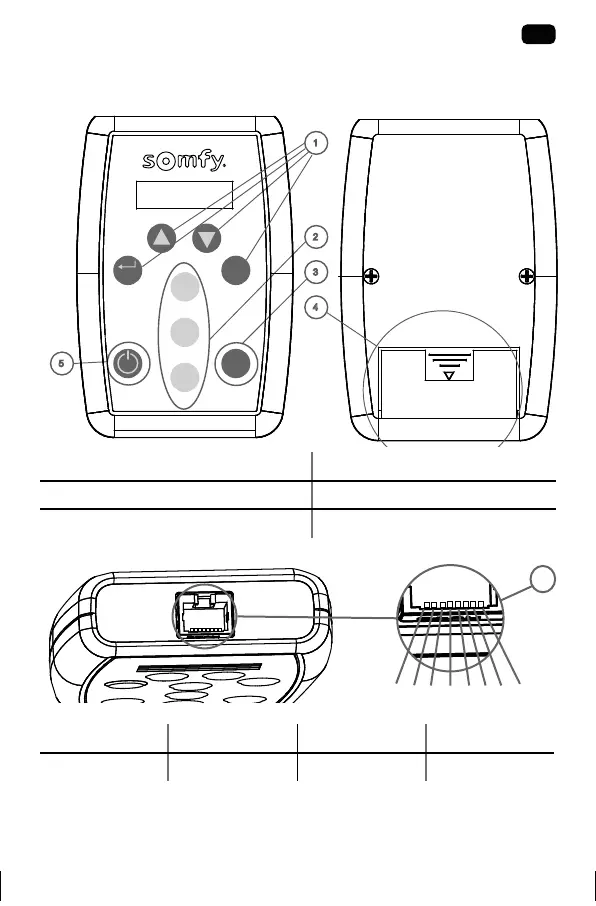

1: Клавиши навигации 4: Отсек для элементов питания
2: Клавиши управления 5: On/O (Вкл/Выкл)
3: Клавиша подсветки 6: Разъем RJ45
a b c d e f g h
6
a: Заземление b: Заземление c: Не используется d : Не используется
e: Не используется f: Не используется g: RS485 - h: RS485 +
