2.1. DESCRIÇÃO E INSTALAÇÃO DAS PILHAS
2.1.1. Descrição
1
2
3
4
5
BACK
OPEN
STOP
CLOSE
OK
LIGHT

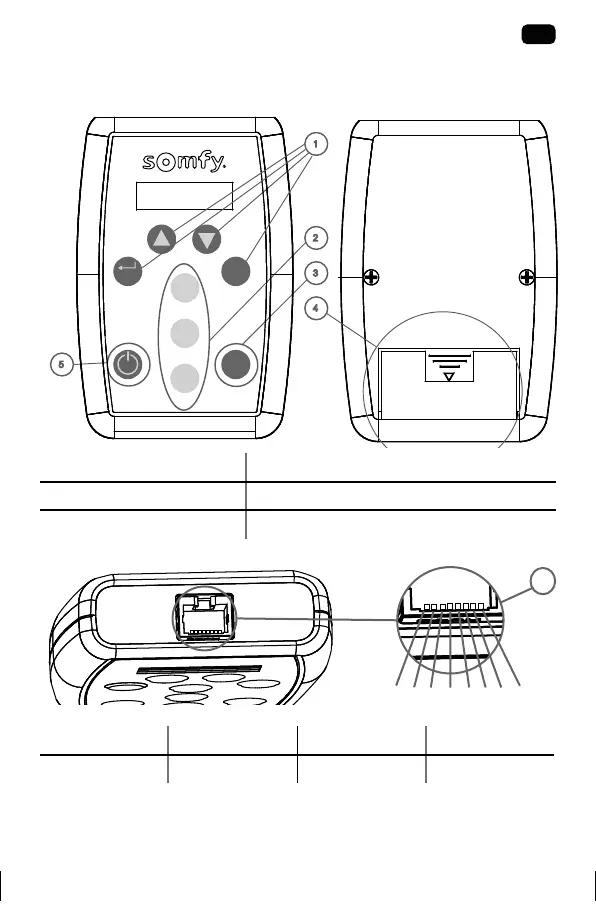

1: Botões de navegação 4: Compartimento das pilhas
2: Botões de comando 5: Lig./Desl.
3: Botão de retro-iluminação 6: Tomada RJ45
a b c d e f g h
6
a: Terra b: Terra c: Não utilizado d: Não utilizado
e: Não utilizado f: Não utilizado g: RS485 - h: RS485 +
