DE
RS485 SETTING TOOL
45Copyright
©
2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.

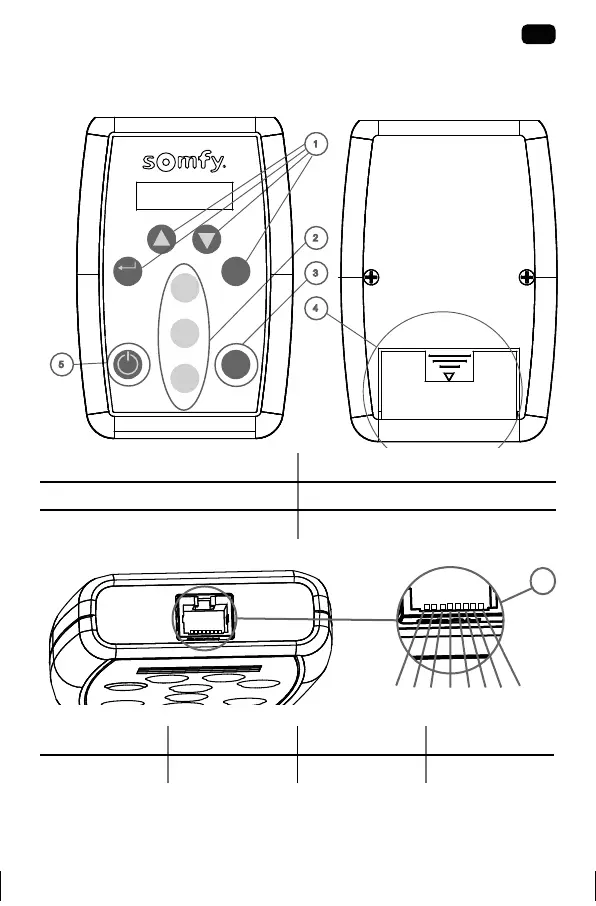

2.1. BESCHREIBUNG & EINBAU DER BATTERIE
2.1.1. Beschreibung
1
2
3
4
5
BACK
OPEN
STOP
CLOSE
OK
LIGHT
1: Navigationstasten 4: Batteriefach
2: Bedientasten 5: EIN/AUS
3: Taste für die Displaybeleuchtung 6 RJ45-Buchse
a b c d e f g h
6
a: Erde b: Erde c: Nicht verwendet d: Nicht verwendet
e: Nicht verwendet f: Nicht verwendet g: RS485 - h: RS485 +
