2.2. KAAPELOINTI
Varotoimi
• Metallisen rakenteen kautta kulkevat kaapelit on suojattava ja
eristettävä joko putkella tai kotelolla.
• Kiinnitä kaapelit niin, että ne eivät ole kosketuksissa liikkuviin
osiin.

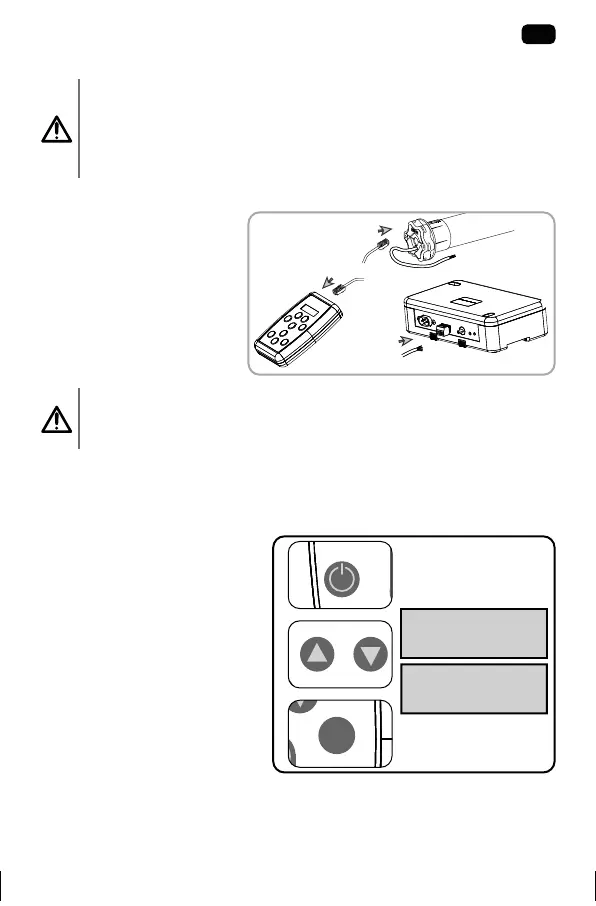

RS485 SETTING TOOL -säätimen liittäminen RS485-tuotteeseen.
Varotoimi
RS485 SETTING TOOL -säätimen ja RS485-tuotteen välinen
kaapeli ei saa olla yli 10 m pitkä.
2.3. KÄYTTÖÖNOTTO
2.3.1. Kytke RS485 SETTING TOOL -säädin päälle
! Kohdista säädin ainoastaan
asetuspisteisiin (tämä ei ole
verkkotyökalu).
1) Paina on/o-painiketta
kytkeäksesi RS485 SETTING
TOOL -säätimen päälle.
2) Valitse "Somfy RS485 node
discovery" -toiminto tai
"setting tool parameters"
-toiminto painamalla ylös-
ja alaspainikkeita.
! Liiku valikossa "Ylös", "Alas",
"Takaisin" ja "Ok" -painikkeilla.
OK
SOMFY RS485
NODE DISCOVERY
SETTING TOOL
PARAMETERS
