2.2. CABLAGGIO

Precauzione

• I cavi che passano attraverso una parete metallica devono

essere protetti ed isolati tramite un manicotto o una guaina.

• Fissare i cavi per evitare che entrino in contatto con parti in

movimento.

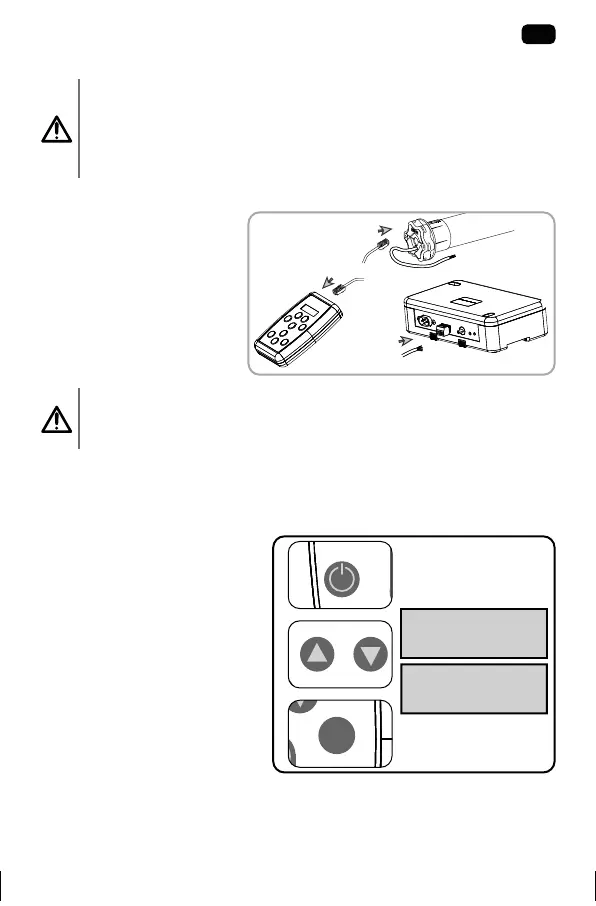

Collegare il RS485 Setting tool al prodotto RS485.

Precauzione

Tra il RS485 Setting tool e il prodotto RS485, la lunghezza del cavo

non deve superare 10 m.

2.3. MESSA IN SERVIZIO

2.3.1. Accendere il RS485 Setting tool

! Solo regolazioni point-to-point

(non si tratta di uno strumento

di rete).

1) Premere il pulsante on/

o per accendere il RS485

Setting tool.

2) Scegliere la funzione «Somfy

RS485 node discovery»

oppure la funzione «setting

tool parameters» premendo

i pulsanti Salita e Discesa.

! Usare i pulsanti "Salita",

"Discesa", "Indietro" e "Ok" per

navigare nel menù.

SOMFY RS485

NODE DISCOVERY

SETTING TOOL

PARAMETERS
