RS485 SETTING TOOL
55Copyright
©
2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.1. DESCRIZIONE E INSTALLAZIONE BATTERIA

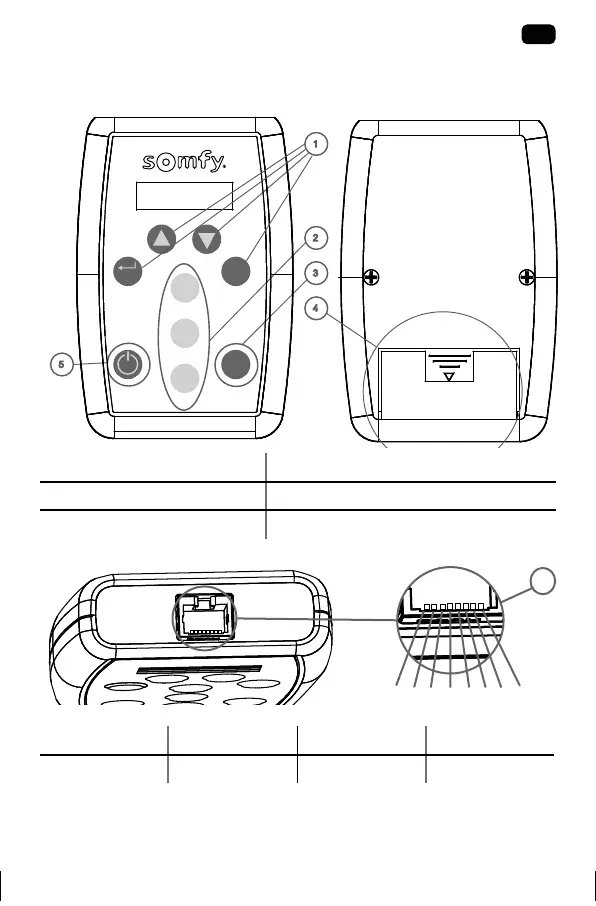

2.1.1. Denominazione
1
2
3
4
5
BACK
OPEN
STOP
CLOSE
OK
LIGHT
1: Pulsanti di navigazione 4: Vano batteria
2: Pulsanti di comando 5: ON/OFF
3: Pulsante di retroilluminazione 6: Presa RJ45
a b c d e f g h
6
a: Terra b: Terra c: Non utilizzato d: Non utilizzato
e: Non utilizzato f: Non utilizzato g: RS485 - h: RS485 +
