2.2. VERKABELUNG
Vorsicht
• Alle Kabel, die durch ein Metallgehäuse geführt werden, müssen
mit einer Hülse oder Ummantelung geschützt und isoliert
werden.
• Befestigen Sie die Kabel so, dass sie nicht in Kontakt zu
beweglichen Teilen geraten können.

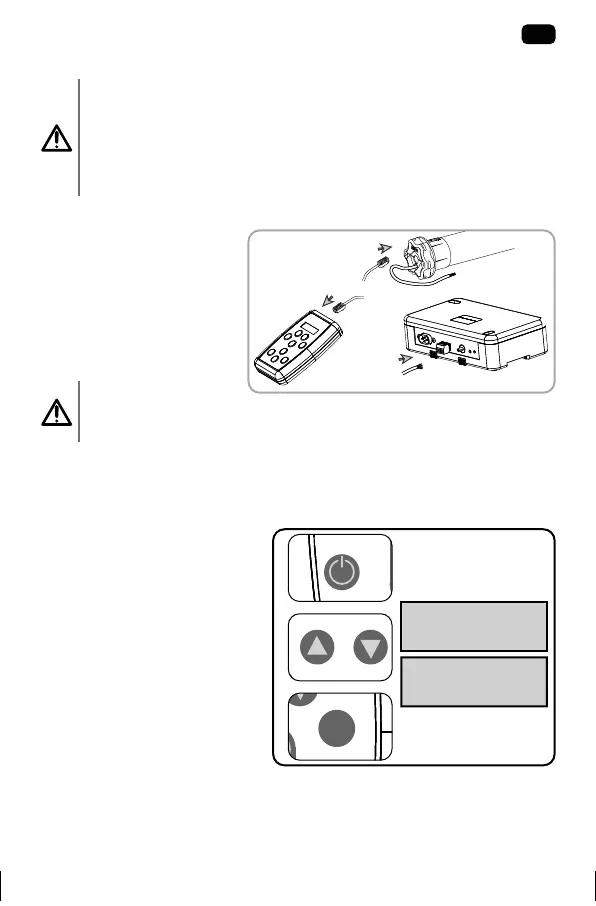

Schließen Sie das RS485 SETTING TOOL an das RS485-Produkt an.
Vorsicht
Das Anschlusskabel zwischen RS485 SETTING TOOL und
RS485-Produkt sollte nicht länger als 10 m sein.
2.3. INBETRIEBNAHME
2.3.1. Einschalten des RS485 SETTING TOOL
! Nur Point-to-point-
Einstellungen (dies ist kein
Netzwerk-Werkzeug).
1) Drücken Sie die Ein-/
Aus-Taste, um das
RS485 SETTING TOOL
einzuschalten.
2) Wählen Sie die Funktion
„Somfy RS485 Node
Discovery“ oder die Funktion
„Setting Tool Parameters“,
indem Sie die Auf- und Ab-
Tasten drücken.
! Verwenden Sie die Tasten „Auf“,
„Ab“ und „OK“, um im Menü zu navigieren.
OK
SOMFY RS485 NODE
DISCOVERY
SETTING TOOL
PARAMETERS
