2.2. CABLAGEM
Precaução
• Os cabos que atravessam uma parede metálica devem ser
protegidos e isolados por uma manga ou um forro.
• Fixar os cabos para evitar qualquer contacto com peças móveis.

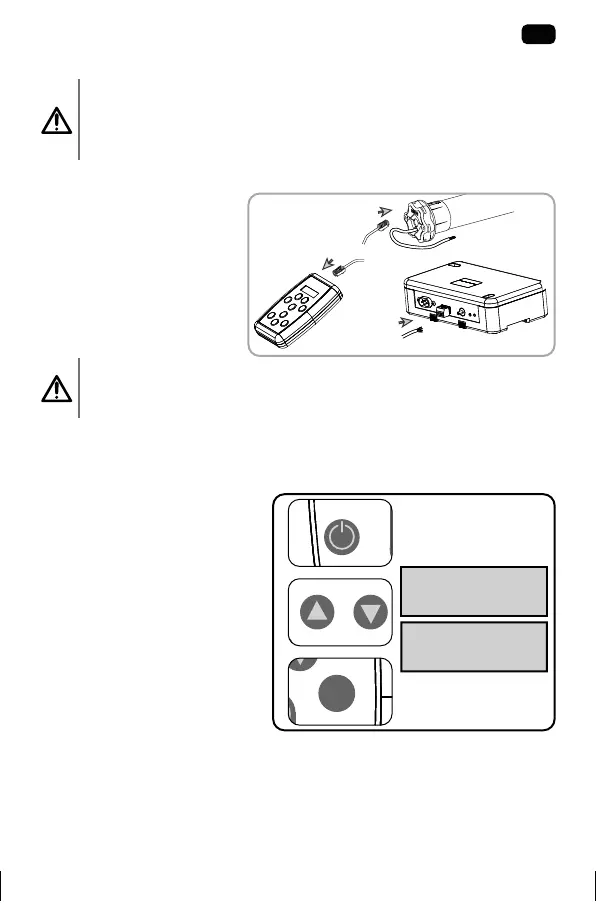

Ligue o RS485 SETTING TOOL ao produto RS485.
Precaução
O comprimento do cabo, entre o RS485 SETTING TOOL e o
produto RS485, não deverá exceder os 10 m.
2.3. COLOCAÇÃO EM SERVIÇO
2.3.1. Ligue o RS485 SETTING TOOL
! Afinações ponto a ponto apenas
(não se trata de um comando
ligado em rede).
1) Prima o botão lig./desl.
para ligar o RS485 SETTING
TOOL.
2) Seleccione a função «Somfy
RS485 node discovery»
(descoberta de nós Somfy
RS485) ou a função
«setting tool parameters»
(parâmetros do comando
de afinação), premindo os
botões para cima e para
baixo.
! Utilize os botões «Up» (para cima), «Down» (para baixo), «Back» (para trás) e
«Ok» para navegar no menu.
OK
SOMFY RS485
NODE DISCOVERY
SETTING TOOL
PARAMETERS
