SV
RS485 SETTING TOOL
85Copyright
©
2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.

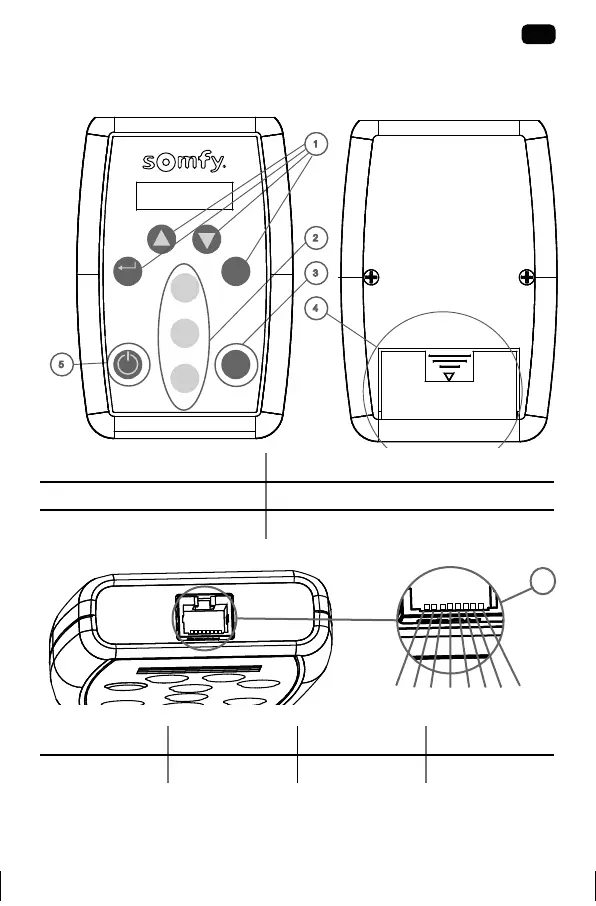

2.1. BESKRIVNING OCH BATTERIINSTALLATION
2.1.1. Beskrivning
1
2
3
4
5
BACK
OPEN
STOP
CLOSE
OK
LIGHT
1: Navigeringsknappar 4: Batteriplats
2: Manöverknappar 5: På/av
3: Knapp för bakgrundsbelysning 6: RJ45-kontakt
a b c d e f g h
6
a: Jord b: Jord c: Används ej d: Används ej
e: Används ej f: Används ej g: RS485 - h: RS485 +
