SOMFY White LED Receiver io - Üzembe Helyezés

White LED Receiver io
HU
99
Copyright
©
2018 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
1) Kapcsolja le a hálózati tápellátást.

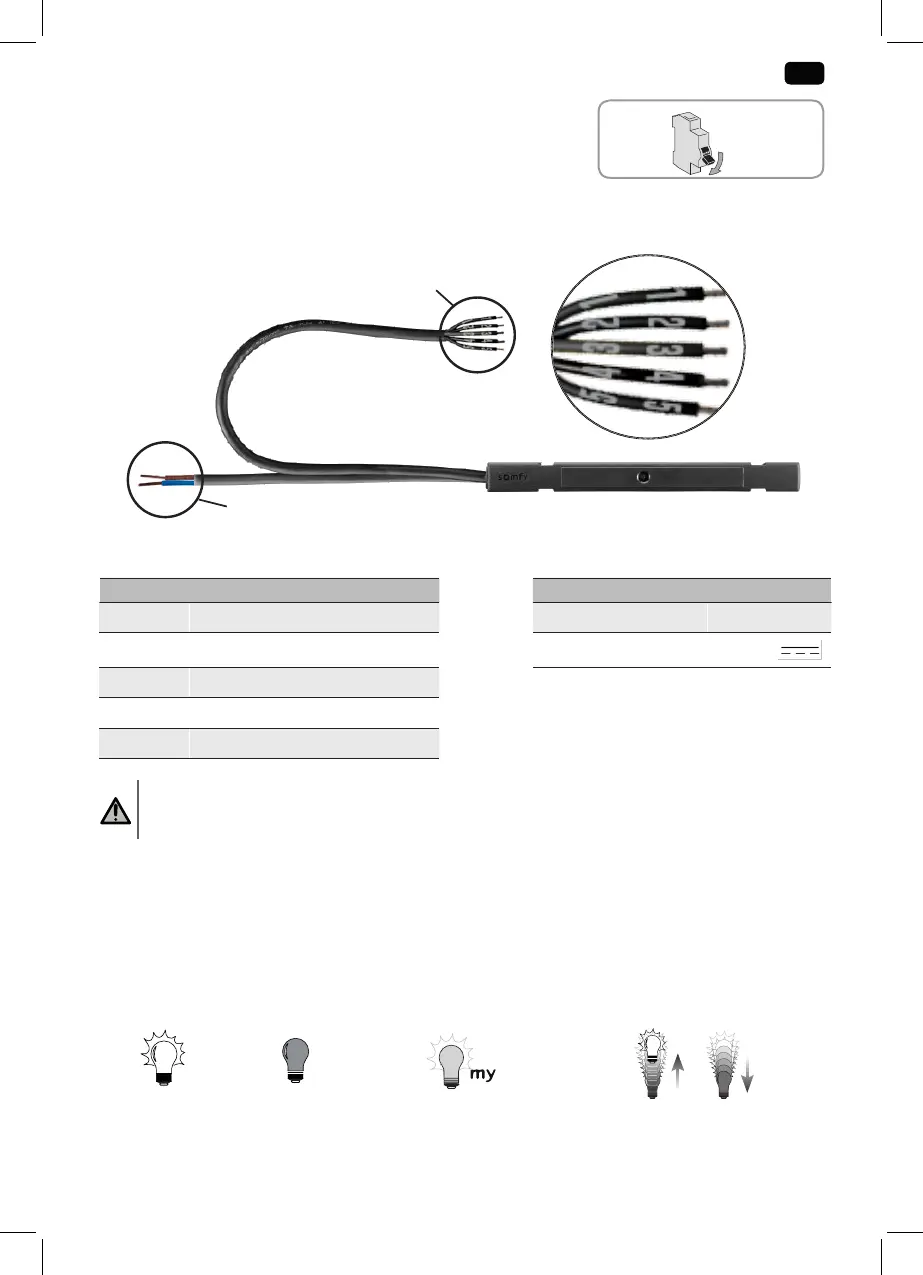

2) Csatlakoztassa a WhiteLEDReceiverio berendezést egy vagy több fehér LED lámpához (A) és a
tápegységhez (B), betartva a polaritást, az alábbi táblázatnak és ábrának megfelelően.
A B
.  . LED  K  V
.  . LED  B 
+/ V
.  . LED 
.  . LED 
.  V+
Figyelmeztetés
Ha 4-nél kevesebb LED lámpa van csatlakoztatva, szigetelje a WhiteLEDReceiverio
berendezés nem csatlakoztatott vezetékeit egyedi védelem alkalmazásával.
3) Rögzítse a WhiteLEDReceiverio berendezést (például kábelbilinccsel).
4) Csatlakoztassa a 12 V-os vagy 24V-os tápegységet a hálózati tápláláshoz.
2.2. ÜZEMBE HELYEZÉS
Ez az útmutató kizárólag az 1W io vezérlőegységgel történő üzembe helyezésre vonatkozik.
A más típusú io vezérlőegységgel történő üzembe helyezéssel kapcsolatban lásd a vonatkozó
útmutatót.
Bekapcsolt LED Kikapcsolt LED LED „my” helyzete A  
OFF
B
Ø ≥ 1mm
2
A
