White LED Receiver io
TR
83
Copyright
©
2018 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
1) Şebeke beslemesini kesiniz.

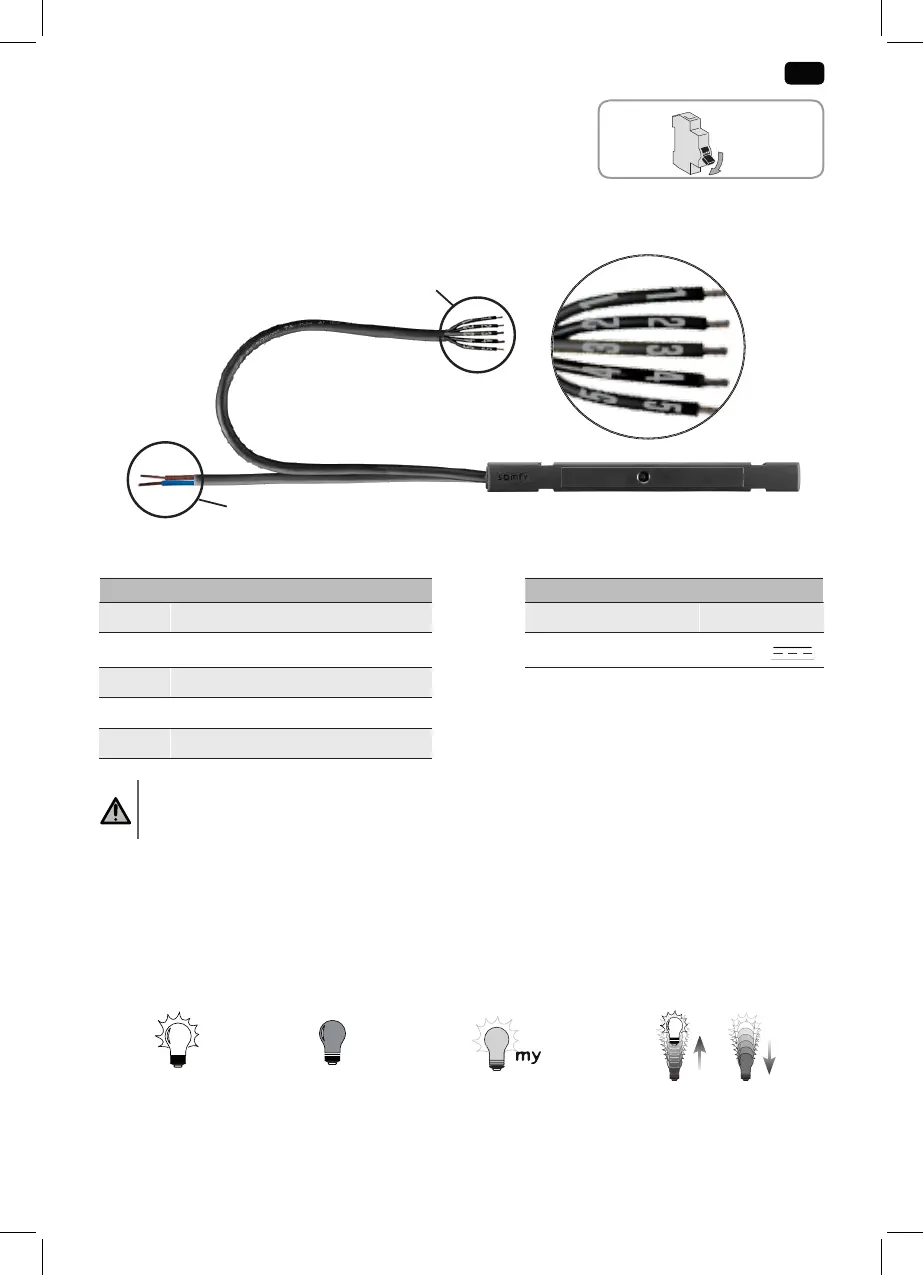

2) WhiteLEDReceiverio alıcı, bir veya birkaç beyaz LED ışığı (ışıkları) (A) ile besleme kutusu (B)
arasındaki uç bağlantılarının aşağıdaki tabloya ve şemaya göre yapılması gerekir.
A B
Kablo 1 LED ışık n°1 Mavi kablo 0V
Kablo 2 LED ışık n°2 Kahverengi kablo
+12/24V
Kablo 3 LED ışık n°3
Kablo 4 LED ışık n°4
Kablo 5 V+
Uyarı
4'ten daha az LED ışığın bağlanıyor olması halinde, WhiteLEDReceiverio alıcıya bağlanmamış
olan uçların birbirlerinden ayrı olarak izole edilmeleri şarttır.
3) WhiteLEDReceiverio alıcıyı yerine sabitleyiniz (örneğin kelepçeler kullanarak).
4) 12V veya 24V besleme kutusunu şebeke elektriğine bağlayınız.
2.2. DEVREYE ALMA
Bu kılavuzda, yalnızca 1W io kumanda noktası aracılığıyla devreye alma işlemi açıklanmaktadır.
Diğer tüm io kumanda noktası aracılığıyla devreye alma işlemleri için, ilgili kılavuza bakınız.
LED yanıyor LED sönük LED, “my” konumda
yanıyor
Işık şiddetinin
değiştirilmesi
OFF
B
Ø ≥ 1mm
2
A
