SOMFY White LED Receiver io - In Bedrijf Stellen

White LED Receiver io
NL
11
Copyright
©
2018 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.

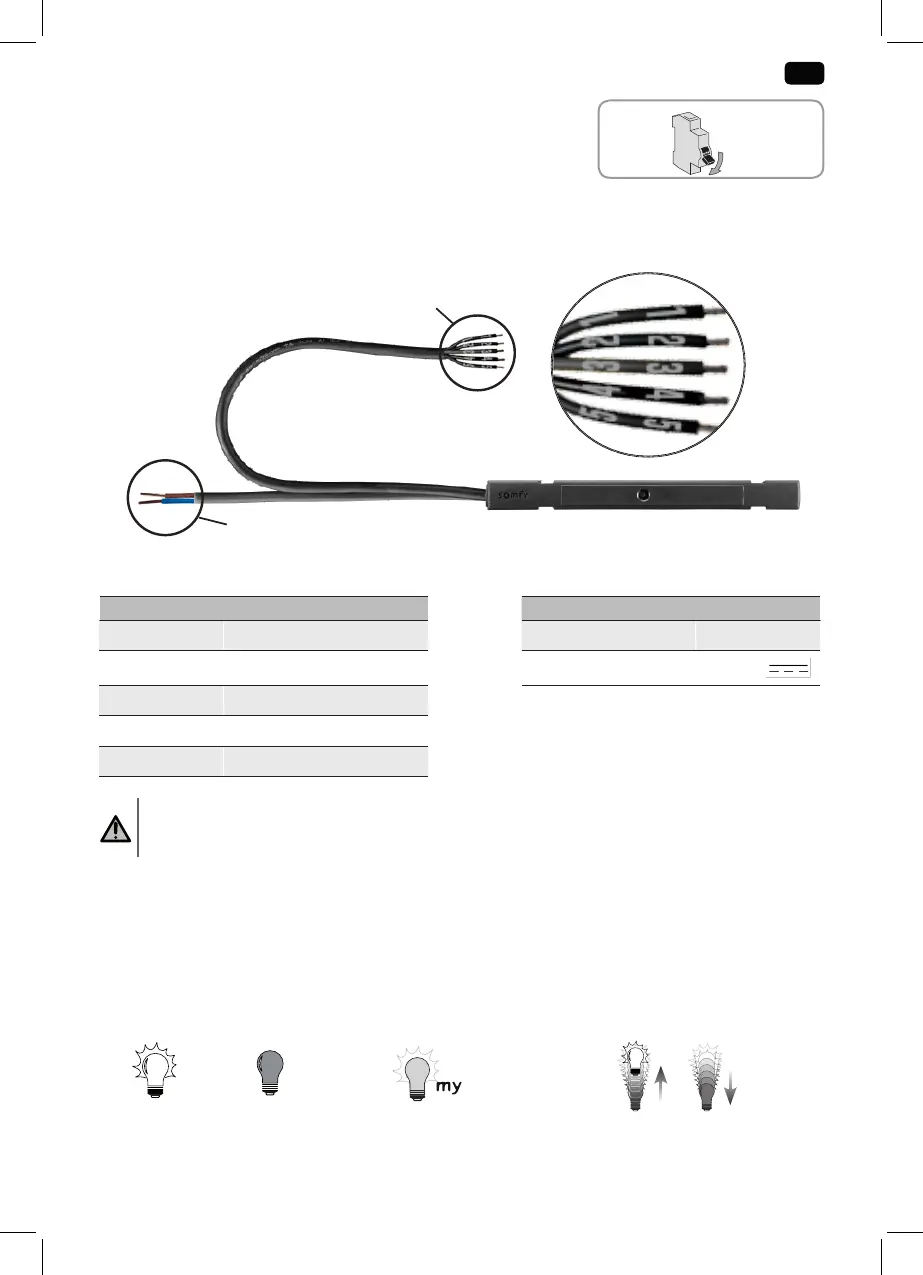

1) Schakel de netvoeding uit.
2) Sluit de WhiteLEDReceiverio aan op een of meerdere witte LED-verlichtingen (A) en op de
voedingskast (B) aan en in acht nemend van de polariteit, volgens de onderstaande tabel en
afbeelding.
A B
D  LED- .  B   V
D  LED- .  B 
+/V
D  LED- . 
D  LED- . 
D  V+
Waarschuwing
Als er minder dan 4 LED-verlichtingen zijn aangesloten moeten de niet-aangesloten draden
van de WhiteLEDReceiverio worden geïsoleerd met een individuele bescherming.
3) Maak de WhiteLEDReceiverio vast (bijvoorbeeld met klembanden).
4) De 12V of 24V voedingskast aansluiten op de netspanning.
2.2. IN BEDRIJF STELLEN
Deze handleiding beschrij alleen de inbedrijfstelling met behulp van een 1W io-bedieningspunt.
Raadpleeg voor het installeren met behulp van ieder ander io-bedieningspunt de bijbehorende
handleiding.
LED aan LED uit LED-stand "my" V   
OFF
B
Ø ≥ 1mm
2
A
