1) Wyłączyć zasilanie sieciowe.

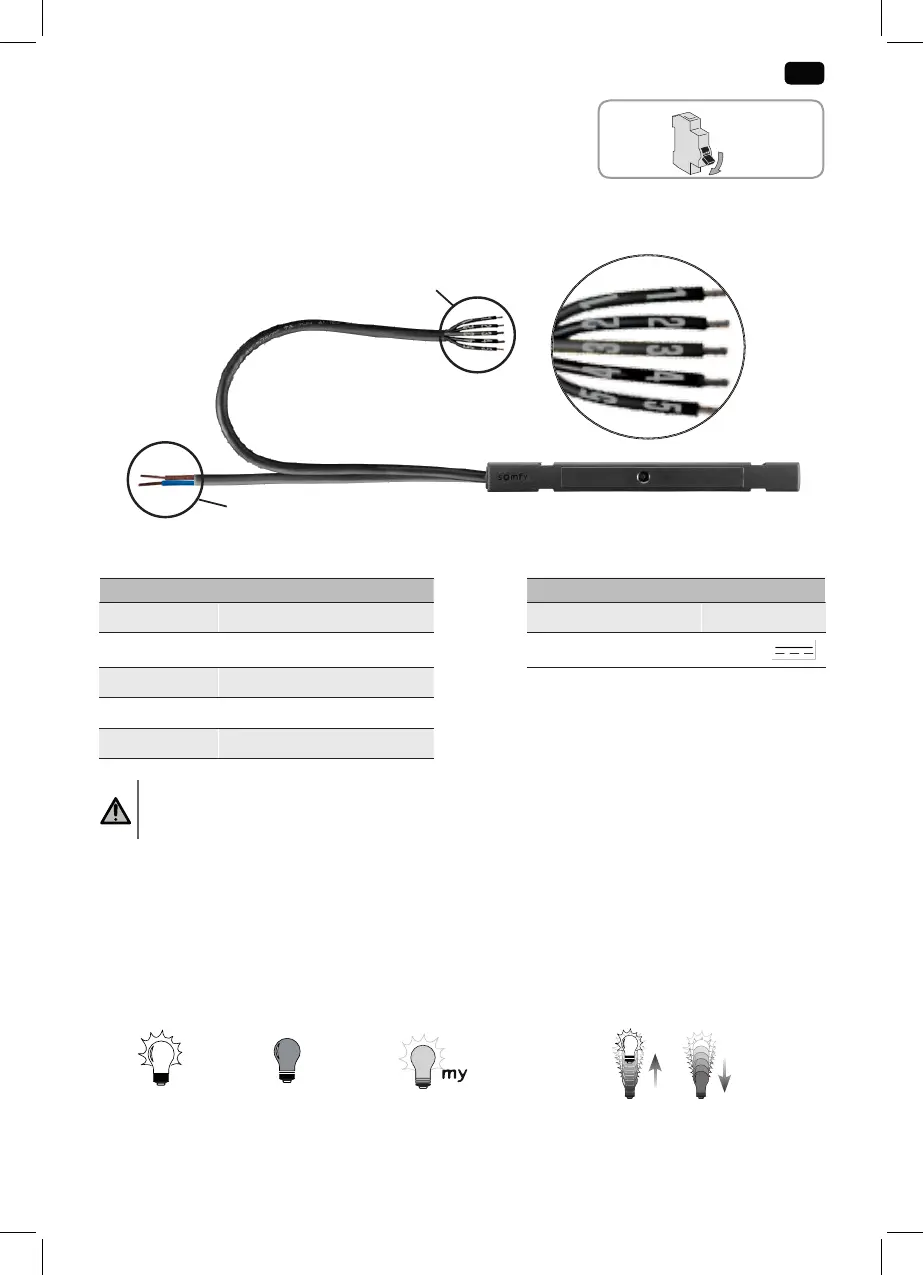

2) Podłączyć odbiornik WhiteLEDReceiverio do jednej z kilku białych lamp LED (A) i do modułu
zasilania (B), przestrzegając biegunowości, zgodnie z tabelą i poniższą ilustracją.
A B
P  L LED   P  V
P  L LED   P 
+/ V
P  L LED  
P  L LED  
P  V+
Ostrzeżenie
Jeśli podłączono mniej niż 4 lampy LED, należy zaizolować przewody niepodłączone do odbior-
nika WhiteLEDReceiverio za pomocą indywidualnego zabezpieczenia.
3) Zamocować odbiornik WhiteLEDReceiverio (np. za pomocą opasek).
4) Podłączyć moduł zasilania 12 V lub 24V do sieci elektrycznej.
2.2. URUCHOMIENIE
W niniejszej instrukcji opisano jedynie sposób uruchomienia za pomocą punktu sterowania 1W io.
Informacje na temat uruchomienia urządzenia przy użyciu innych punktów sterowania io można
znaleźć w odnoszącej się do nich instrukcji.
LED zapalona LED zgaszona LED pozycja “my” R  
OFF
B
Ø ≥ 1mm
2
A
