SOMFY White LED Receiver io - Messa in Servizio

White LED Receiver io
IT
19
Copyright
©
2018 SOMFY ACTIVITES SA, Società per Azioni. All rights reserved.
1) Scollegare l'alimentazione.

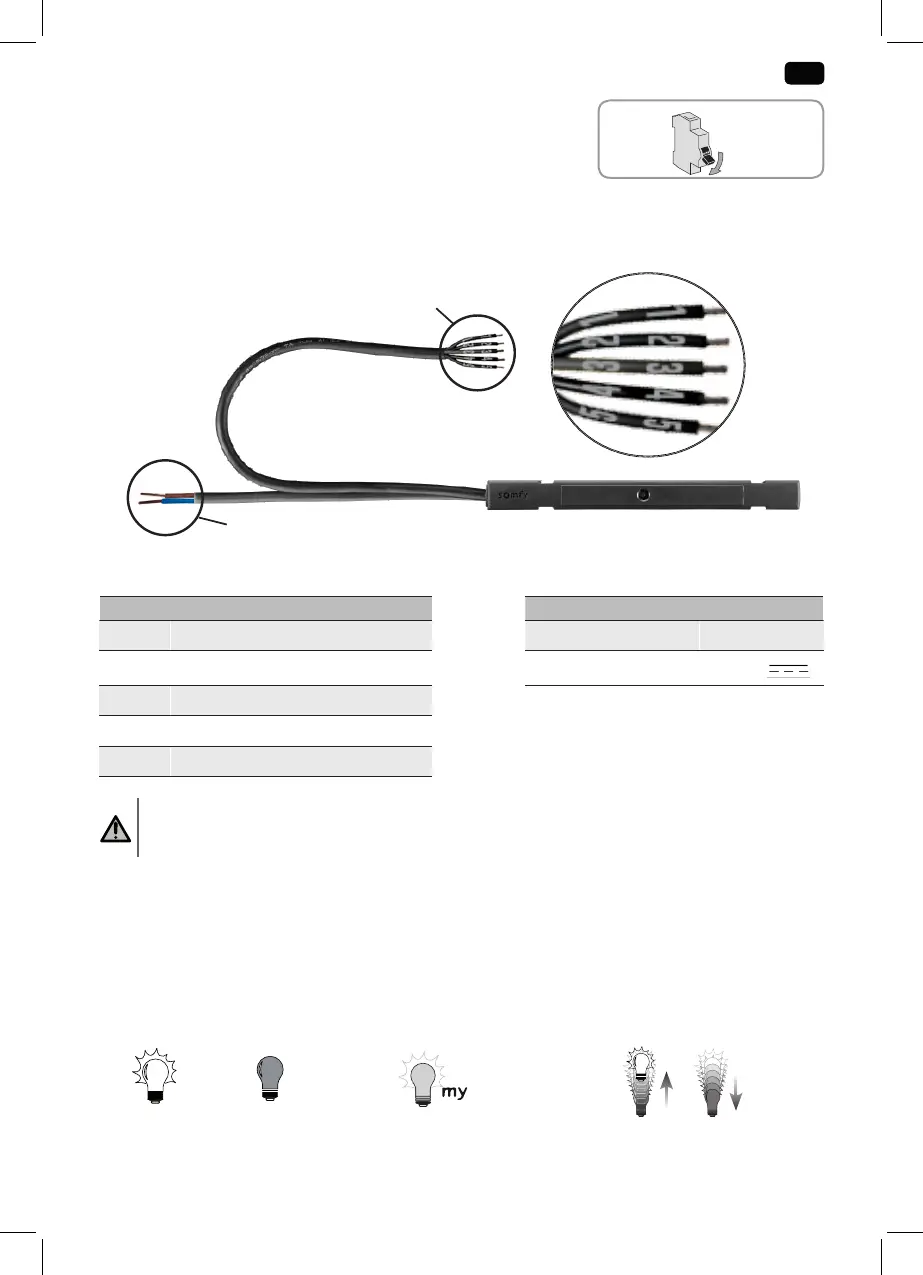

2) Collegare il ricevitore WhiteLEDReceiverio a una o più luci a LED bianche (A) e alla scatola di
alimentazione (B) rispettando la polarità, come indicato nella tabella e nell'immagine riportate
di seguito.
A B
C  L  LED °  C   V
C  L  LED °  C 
+/V
C  L  LED ° 
C  L  LED ° 
C  V+
Avvertenza
Nel caso in cui siano collegate meno di 4 luci a LED, isolare i cavi non collegati del White LED
Receiver io mediante un dispositivo di protezione individuale.
3) Fissare il White LED Receiver io (ad esempio mediante l'utilizzo di morsetti).
4) Collegare la scatola di alimentazione a 12 V o 24 V alla rete.
2.2. MESSA IN SERVIZIO
Il presente manuale descrive unicamente la messa in servizio tramite un punto di comando 1 W io.
Per una messa in servizio effettuata con altri tipi di punti di comando io, consultare il manuale
corrispondente.
LED acceso LED spento LED in posizione “my” V ' 
OFF
B
Ø ≥ 1mm
2
A
