Технический паспорт и руководство по эксплуатации GUARDv202301
Обратите особое внимание на правильное выравнивание устройства во время установки. В случае
положения, отличного от горизонтального или вертикального, возможно повреждение вентилятора и,
следовательно, выход из строя воздушной завесы
Минимальное расстояние между устройством и полом должно быть не менее 100 мм

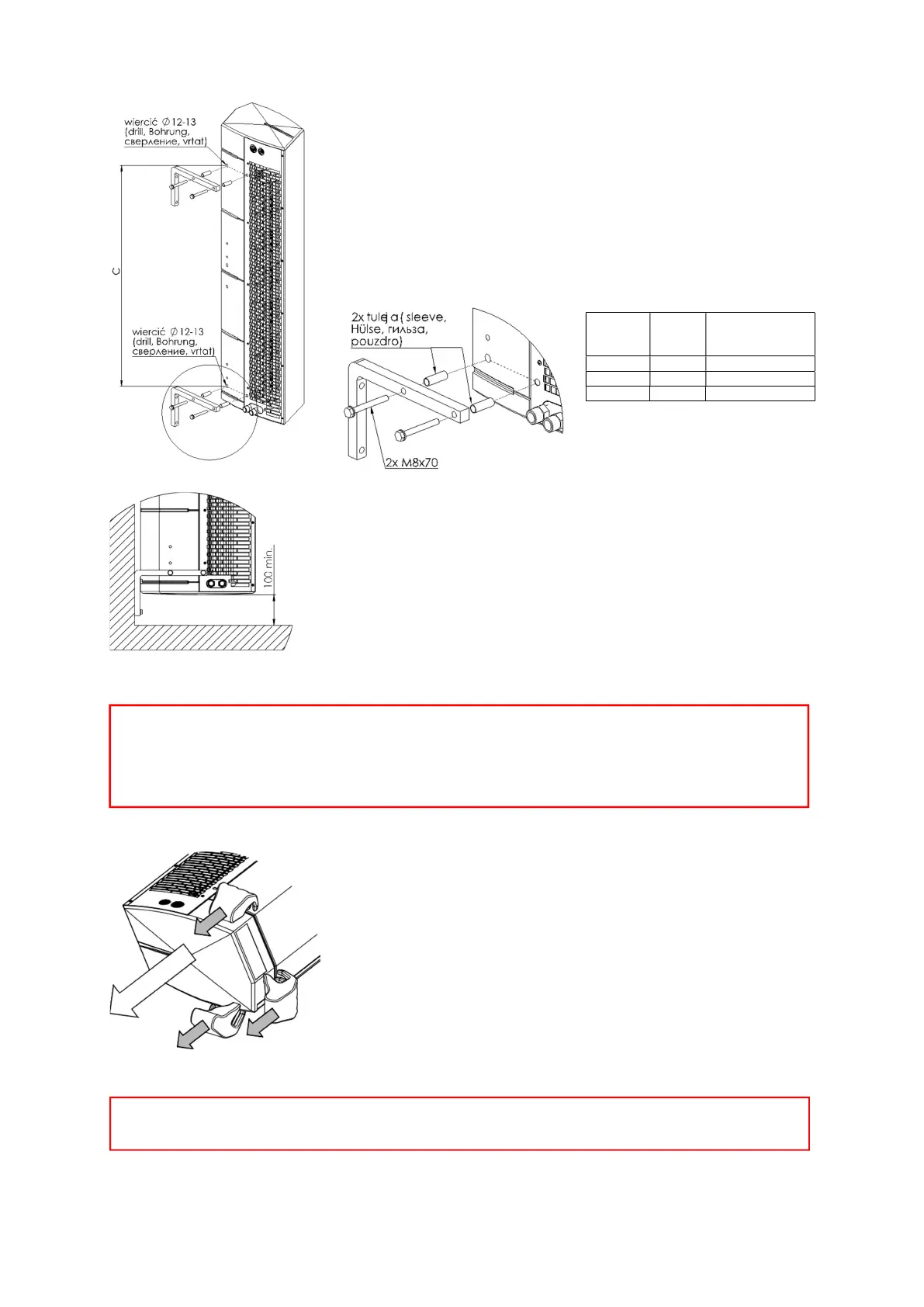

Монтаж с использованием вертикальных монтажных кронштейнов
Возможна также установка устройства в вертикальном положении с мотором внизу
и вверху. Для этого нужно использовать 2 кронштейна для вертикального монтажа
с отверстием Ø9 мм для винтов M8. В корпусе из вспененного полипропилена
необходимо просверлить отверстия Ø 12-13 мм напротив имеющимихся
отверстиями в стальной входной решетке. Точное расположение указано
специальными маркерами на корпусе и на рисунке ниже. Затем вставьте
распорные втулки в подготовленные отверстия и прикрутите ручки. Остальные
винты вверните в заклепочные гайки, расположенные под стальной входной
решеткой, таким образом, чтобы обе ручки находились в одной плоскости.
Контргайки под ручками используются для защиты винтов от выкручивания.
Подключение теплоносителя
Подключение теплоносителя к тепловой завесе с помощью резьбовых соединений
G 1/2” должно выполняться на основании проекта, выполненного уполномоченным
проектировщиком. Если завеса подключается к сети отопления без смесительного
узла, необходимо установить водяной фильтр.
В случае горизонтальной и вертикальной установки с патрубками вверху
теплообменник вентилируется через патрубки. Если устройство установлено
вертикально с разъемами внизу, для удаления воздуха из теплообменника
используйте воздухоотводчик, расположенный на коллекторе теплообменника со
стороны двигателя. Место подключения теплоносителя не влияет на работу
устройства.
Подключение электропитания и системы управления воздушными завесами
При подключении электропитания, или спуска воздуха из теплообменника,
удалить боковую панель, которая крепится к стальному корпусу завесы. Крышка
снимается в направлении стрелок, показанных на рисунке ниже. Крышка должна
быть захвачена в местах, указанных на рисунке, и постепенно вытаскивается из
замков. Клемная коробка для силовых и кабелей управления находится рядом с
двигателем завесы. Отверстия для кабля электропитания расположены на входной
решетке.
6.
ПАНЕЛЬ УПРАВЛЕНИЯ
К устройство может быть подключен комплект автоматики (питание 230 В), в состав которого входят:
ная
кронштейнов
При соединении боковой панели к завесе исключить попадание электрокабеля между панелью и корпусом
завесы
