Notice d’utilisation et de maintenance GUARD v202301
1. DESTINATION DE L’APPAREIL
Le rideau d’air est destiné à être utilisé dans des régions au climat modéré et froid, dans les espaces où la température varie
entre -10 et +40°C, dans des conditions exemptes de facteurs externes tels que les pollens, l'hydrométéore (précipitation
horizontale).
En hiver, les rideaux d’air protègent contre la perte de chaleur en dirigeant flux d’air à travers l'entrée et en empêchant l'air
froid de pénétrer dans l'espace chauffé. En été, les rideaux peuvent être utilisés comme dispositifs de refroidissement
empêchant l'entrée d'air chaud et de polluants provenant de l'extérieur.
Les rideaux d’air GUARD sont conçus pour protéger contre les déperditions thermiques dans des bâtiments de moyenne et avec
une hauteur de montage requise de 4 m, tels que:
les supermarchés, grands espaces de vente au détail,
les salles d'exposition et stations-service automobiles,
les salles de sport et hall d'exposition,
les surfaces d'exposition
2. PARAMÈTRES TECHNIQUES
PARAMÈTRES TECHNIQUES
Rideau d’air à eau chaude Rideau d’air électrique Rideau d’air ambient
GUARD 100W
GUARD 150W
GUARD 200W
GUARD 100E
GUARD 150E
GUARD 200E
GUARD 100C
GUARD 150C
GUARD 200C
Longueur de l’appareil m 1 1.5 2 1 1.5 2 1 1.5 2
Hauteur d’installation max m 4 4 4
Débit d’air max m³/h
1200/1550/2000
2200/3000/3600
2900/4000/4800
1200/1550/2000
2200/3000/3600
2900/4000/4800
1250/1600/2100
2250/3100/3700
3000/4200/5000
Puissance thermique * kW 10-16 20-29 25-40 4 - 7 6,5 - 11 8,5 - 14 - - -
Augmentation de la T° de
l’air **
ΔT - - - 12 13 14 - - -
Pression de travail max MPa 1,6 - - - - - -
Diamètre raccordement eau
˝ 1/2' - - - - - -
Alimentation électrique
moteur, consommation
V/Hz A
230/50 1,4A 230/50 1,8A 230/50 2,4A 230/50 1,4A 230/50 1,8A 230/50 2,4A 230/50 1,4A 230/50 1,8A 230/50 2,4A
Alimentation électrique
moteur consommation ***
V/Hz A
220/60 1,8A 220/60 2,2A 220/60 2,9A 220/60 1,8A 220/60 2,2A 220/60 2,9A 220/60 1,8A 220/60 2,2A 220/60 2,9A
Puissance moteur kW 0,16 0,18 0,24 0,16 0,18 0,24 0,16 0,18 0,24
Alimentation électrique
chauffage, consommation
****
V/Hz A
- - - 400/50 12,6A 400/50 19,1A 400/50 25,1A - - -
Poids avec eau / sans eau kg 18,0 / 16,5 22,6 / 20,5 31,0 / 28,0 17 21,5 29 15 18,5 25
Niveau sonore I / II / III dB (A) 44 / 49 / 59 45 / 49 / 61 46 / 49 / 61 44 / 49 / 59 45 / 49 / 61 46 / 49 / 61 45 / 50 / 60 46 / 50 / 61 47 / 50 /61
Indice de protection IP IP21 IP21 IP21
* puissance calorifique pour un régime d’eau 90/70 et température de l'air entrant de 0°C
** augmentation de la température pour 18℃ d'air ambient
*** version pour KSA et Egypte
**** consommation pour une température ambiante de 18°C et un câble de 10 m de long
La consommation d'énergie [A] augmente en fonction de la diminution de la température d'entrée d'air ou de l'extension de la
longueur des câbles d'alimentation.
Niveau sonore mesuré à une distance de 3 m dans un bâtiment à espace ouvert

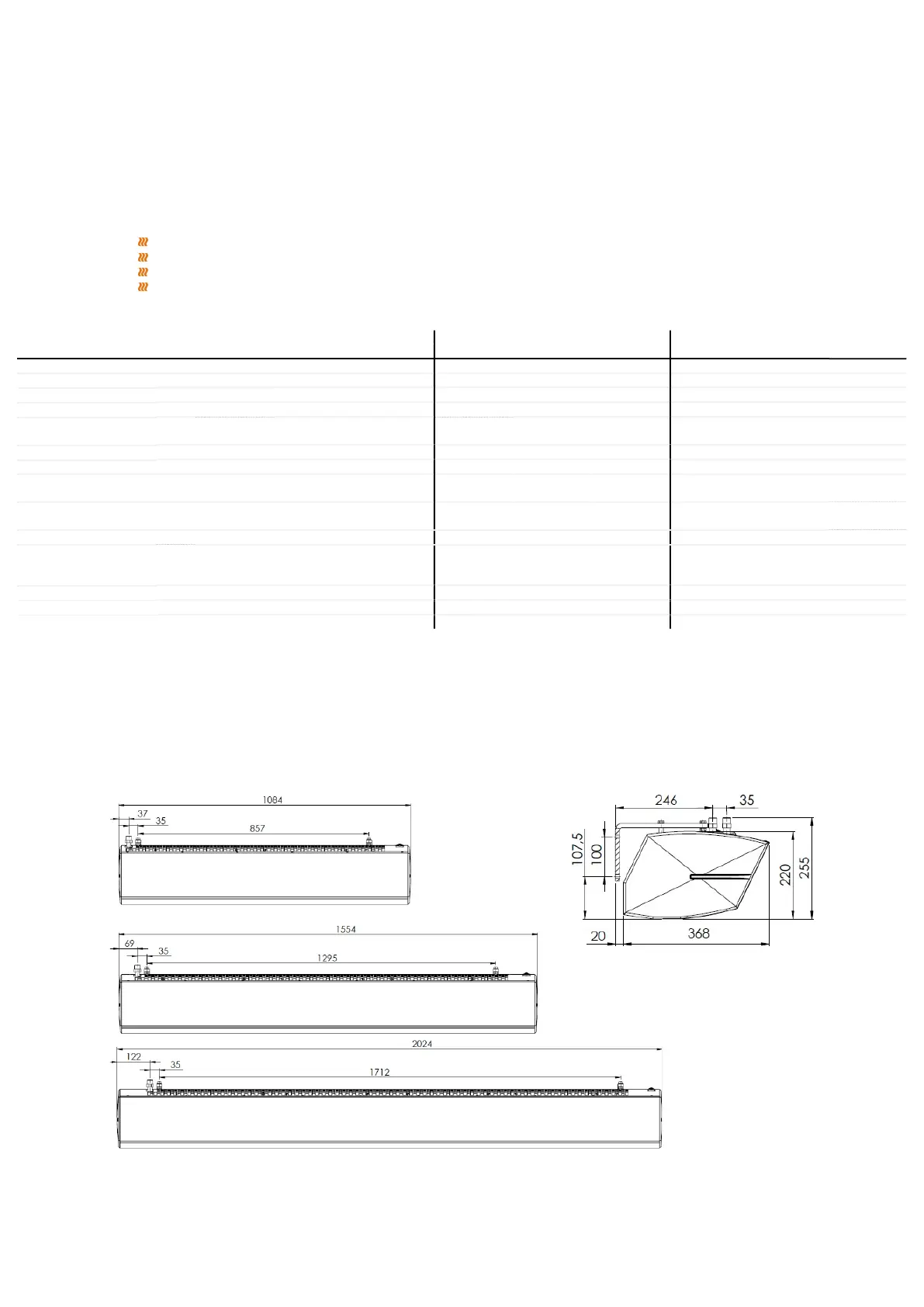

DIMENSIONS DES RIDEAUX D’AIR GUARD 100-150-200 W, E, C
