6. PANEL DE CONTROL
El dispositivo puede equiparse con una unidad de control automático (alimentación 230 V), que incluye:
Panel de control COMFORT NEW equipado con un termostato interno manual con un interruptor de 3 velocidades de
rotación. Un panel de control COMFORT NEW puede controlar hasta 2 dispositivos GUARD.
Válvula de agua de dos vías con actuador o válvula de tres vías.
Panel de control electrónico INTELLIGENT que permite el ajuste automático de la velocidad de rotación en función de
la temperatura ambiente y cuenta con un programador semanal. Es posible la comunicación con el sistema BMS. Un
panel de control electrónico INTELLIGENT puede controlar hasta 2 dispositivos GUARD 100/150/200.
Separador de señal MULTI 6 que permite controlar hasta 6 dispositivos GUARD.
Después de conectar el termostato y el actuador de la válvula, conectar la alimentación de 230 V al termostato y alimentar el
motor del ventilador a través del controlador de rotaciones, el sistema está listo para funcionar.

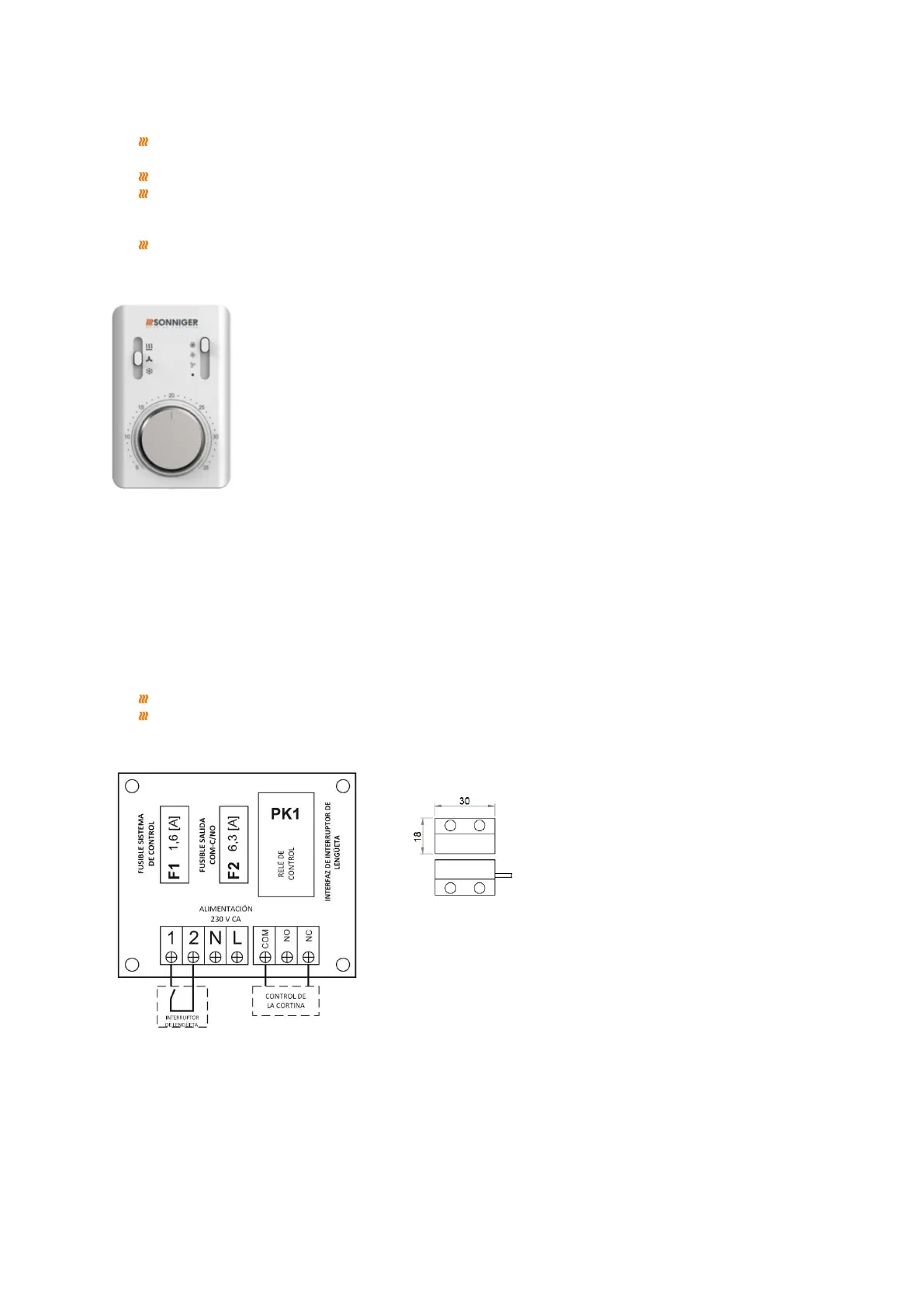

Descripción de los interruptores del panel de control COMFORT NEW
OFF-I-II-III: interruptores para encender/apagar el ventilador y cambiar velocidades.
HEAT: el termostato envía una señal al actuador y al ventilador; el ventilador se apaga cuando se
alcanza la temperatura establecida; la válvula detiene el flujo de agua.
FAN: el funcionamiento del ventilador depende del termostato; las válvulas no funcionan.
COOL: el termostato envía una señal al actuador y al ventilador; el dispositivo se apaga cuando se
alcanza una temperatura superior a la establecida.
Adicionalmente, es posible cambiar la armadura SR1 para SR1CONST para que el ventilador funcione independientemente del
termostato. En este caso el funcionamiento del termostato solo depende de las válvulas.
HEAT: el ventilador funciona independientemente del termostato; las válvulas funcionan hasta que se alcance la temperatura
establecida.
FAN: el ventilador funciona independientemente del termostato, las válvulas no funcionan.
COOL: el ventilador funciona independientemente del termostato, las válvulas funcionan cuando se alcance una temperatura
superior a la indicada
7. INTERRUPTOR DE PUERTA GUARD
El interruptor de puerta GUARD (CC) es un elemento adicional que sirve para encender/apagar la cortina, dependiendo de la
apertura de la puerta de entrada. Está diseñado para instalarse en interiores e incluye:
armario de relés – interfaz de interruptor de lengüeta
interruptor de lengüeta para instalar en el hueco de puerta – relé electrónico hermético, controlado por el campo
magnético; compuesto por un elemento móvil y un elemento fijo.
Esquema del armario de relés – interfaz de interruptor de lengüeta
Al instalar el interruptor de puerta GUARD, retire la armadura del fabricante.:
NC-1 para la cortina GUARD W (con calentador de agua) / GUARD C (sin calentador).
NC-COM para la cortina GUARD E (con calentador eléctrico).
8. DIAGRAMA DE CONEXIONES ELÉCTRICAS
La red eléctrica a la que se conectará la cortina debe proporcionar protección contra sobrecalentamiento y cortocircuito. Es
necesario proteger la cortina de aire mediante puesta a tierra. La instalación eléctrica y la conexión a la fuente de alimentación
de la cortina de aire deben realizarse de acuerdo con los reglamentos y normas de construcción aplicables. La conexión
eléctrica debe ser realizada por una persona calificada y familiarizada con el presente manual de instrucciones. El motor del
ventilador cuenta con la protección térmica interna estándar contra el sobrecalentamiento.
El conjunto no incluye cable de alimentación ni interruptor principal.
