Sonniger GUARD - Схемы Электрических Соединений

Технический паспорт и руководство по эксплуатации GUARDv202301
Панель управления COMFORT - ручной комнатный термостат с 3-ступенчатым переключателем скорости
воздушной завесы.
Одна панель управления COMFORT может обслуживать до 2 устройств GUARD
Двухходовой моторизованный водяной клапан или трехходовой клапан
Электронная панель управления INTELLIGENT – термостат, переключение скоростей, недельный
программатор, возможность связи с системой BMS. Может поддерживать до 2 устройств GUARD 100, 150 и 200.
Разделитель сигнала MULTI 6 - управление до 6 устройств GUARD
После выполнения соединений между термостатом и приводом клапана, подачи напряжения 230 В на термостат и
подачи питания на двигатель воздушной завесы через регулятор скорости система готова к работе

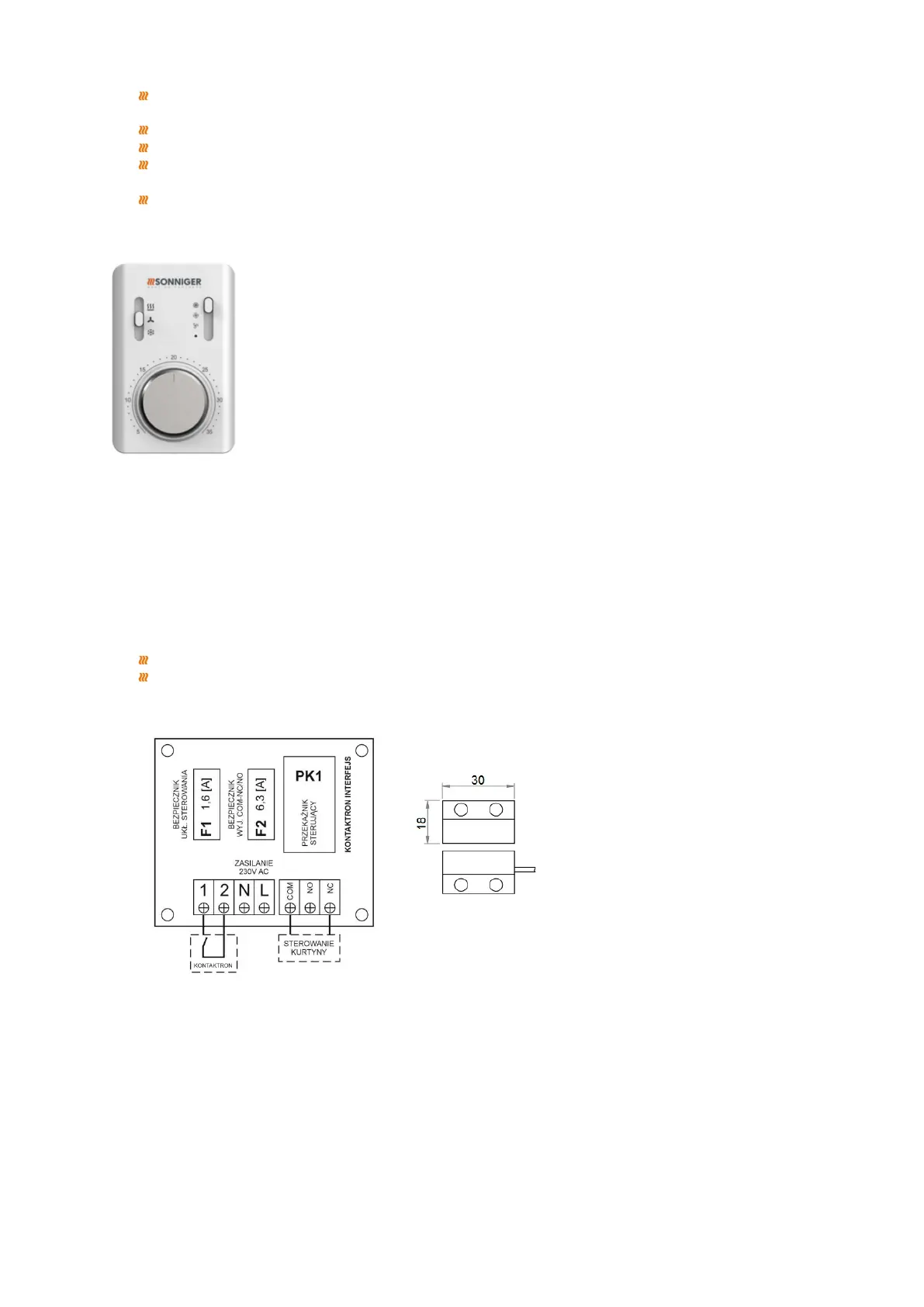

Описание переключателей панели управления COMFORT
OFF-I-II-III - выключатель и переключатель скорости вентилятора воздушной завесы
HEAT - термостат подает рабочий сигнал на сервопривод и вентилятор, вентилятор
выключается при достижении заданной температуры, клапан перекрывает поток воды
FAN - работа вентилятора устройства от термостата, клапаны не работают
COOL - термостат подает сигнал на привод и вентилятор, устройство запускается выше
установленной температуры
Можно использовать дополнительное изменение положения перемычки SR1 на SR1 CONST (внутри панели), в этом
случае можно управлять вентилятором независимо от термостата. Термостатический режим предназначен только для
клапанов. В этом случае:
HEAT - работа вентилятора не зависит от термостата, клапаны работают до заданной температуры
FAN - вентилятор устройства работает независимо от термостата, клапаны не работают
COOL - работа вентилятора не зависит от термостата, клапаны работают выше установленной температуры
7.
ДВЕРНОЙ ВЫКЛЮЧАТЕЛЬ GUARD
Дверной выключатель GUARD (DC) является дополнительным элементом, предназначенным для включения/выключения
воздушной завесы в зависимости от открытия входной двери. Он предназначен для установки внутри помещений.
Элемент включает:
релейный шкаф - интерфейс геркона
Геркон для установки в дверной проем - герметичный электронный переключатель, управляемый магнитным
полем, состоит из подвижного и неподвижного элемента
Схема релейного шкафа - интерфейс геркона
При установке дверного выключателя GUARD снимите заводскую перемычку:
NC-1 для воздушной завесы GUARD W (завеса с водонагревателем) / завесы GUARD C (завеса без обогревателя)
NC-COM для воздушной завесы GUARD E (завеса с электронагревателем)
8.
СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
Электрическая сеть, к которой будет подключаться завеса, должна защищать устройство от перегрева и короткого
замыкания. Воздушную завесу необходимо обеспечить заземлением. Электромонтаж и подключение электропитания к
воздушной завесе должны соответствовать действующим строительным нормам и стандартам. Двигатель вентилятора в
стандартной комплектации оснащен внутренней тепловой защитой, защищающей двигатель от перегрева.
В комплект не входят: кабель питания или главный выключатель
