Betriebstechnische Dokumentation Luftschleier GUARD v202301
1. BESTIMMUNGSGEMÄSSE VERWENDUNG
Der Luftschleier GUARD kann in Regionen mit mäßigem und kühlen Klima und in Räumen mit einer Lufttemperatur von -15°C
bis +40°C eingesetzt werden. Die Luftschleieranlage darf von keinen äußeren Faktoren wie Staub oder Niederschlag beeinflusst
werden. Der Luftschleier schützt in der Winterzeit gegen Wärmeverlust in den Räumen. Im Sommer können sie als Kühlschleier
ohne Heizung verwendet werden, sie schützen vor Eindringen von warmer Außenluft sowie Staub und Insekten.
Der Standardluftschleier GUARD wird zum Schutz gegen Wärmeverluste in Objekten mit mittlerem und großem Rauminhalt bis
zu einer Montagehöhe von 4 Metern eingesetzt.
Supermärkte, große Handelsflächen,
Autohäuser und Werkstätten,
Sport- und Schauhallen,
Schauräume

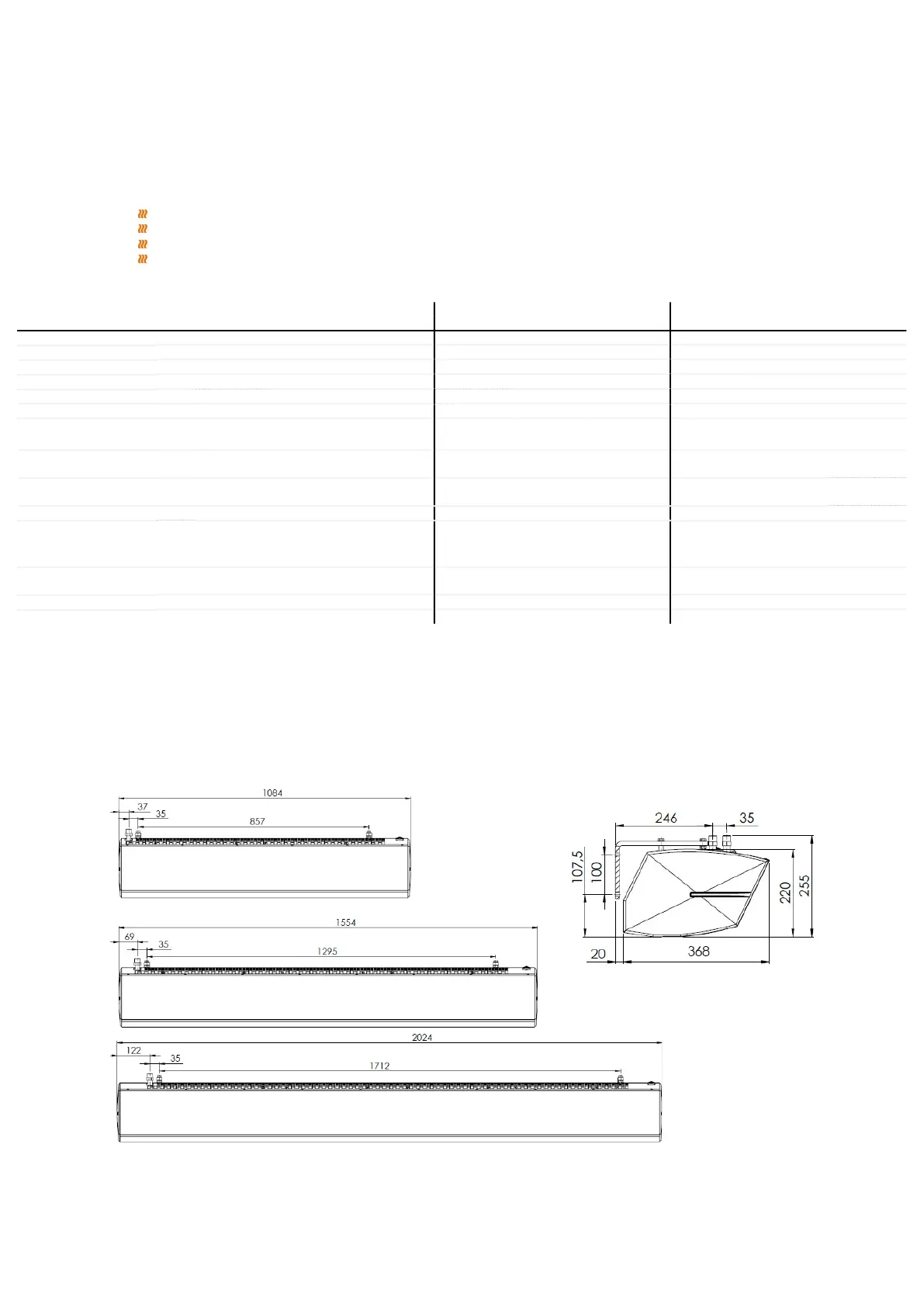

2. TECHNISCHE GRUNDPARAMETER
TECHNICAL PARAMETERS
Luftschleier mit Wassererhitzer Luftschleier mit Elektroerhitzer Luftschleier phne Heizung
GUARD 100W
GUARD 150W
GUARD 200W
GUARD 100E
GUARD 150E
GUARD 200E
GUARD 100C
GUARD 150C
GUARD 200C
Lange dez Luftschleier m 1 1.5 2 1 1.5 2 1 1.5 2
Maximale Turhohe m 4 4 4
Maximale Luftleistung m³/h
1200/1550/2000
2200/3000/3600
2900/4000/4800
1200/1550/2000
2200/3000/3600
2900/4000/4800
1250/1600/2100
2250/3100/3700
3000/4200/5000
Heizleistungsebereich kW 10-16 20-29 25-40 4 - 7 6,5 - 11 8,5 - 14 - - -
Temperaturanstieg ΔT ** ΔT - - - 12 13 14 - - -
Maximaler Arbeitsdruck MPa 1,6 - - - - - -
Anschlussstutzen
˝ 1/2' - - - - - -
Motor Betriebsspannung,
Stromverbrauch
V/Hz A
230/50 1,45A 230/50 1,45A 230/50 2,0A 230/50 1,45A 230/50 1,45A 230/50 2,0A 230/50 1,45A 230/50 1,45A 230/50 2,0A
Motor Betriebsspannung,
Stromverbrauch ***
V/Hz A
220/60 1,8A 220/60 1,7A 220/60 2,2A 220/60 1,8A 220/60 1,7A 220/60 2,2A 220/60 1,8A 220/60 1,7A 220/60 2,2A
Motorstärke kW 0,16 0,18 0,26 0,16 0,18 0,26 0,16 0,18 0,26
Betriebsspannung,
Stromverbrauch
V/Hz A
- - - 400/50 12,6A 400/50 19,1A 400/50 25,1A - - -
Gewicht wasserbefült /
unbefült
kg 18,0 / 16,5 22,6 / 20,5 31,0 / 28,0 17 21,5 29 15 18,5 25
Lärmpegel I / II / III dB (A) 44 / 49 / 59 45 / 49 / 61 46 / 49 / 61 44 / 49 / 59 45 / 49 / 61 46 / 49 / 61 45 / 50 / 60 46 / 50 / 61 47 / 50 /61
Motor IP IP21 IP21 IP21
* bei Wassertemperatur 90/70 und Lufteintrittstemperatur 0° C
** Temperaturanstieg bei 18° C Grad Umgebungsluft
*** Stromverbrauch für Umgebungslufttemperatur 18 ° C und Kabellänge 10 m
Bei Verwendung von längeren Anschlußleitungen wird er Energieverbrauch steigen.
Je niedriger die Zulufttemperatur, desto größer ist der Energieverbrauch..
Geräuschpegelmessung in einer Entfernung von 3 m, im halboffenen Gebäude Raum.
HEIZLEISTUNG
