Sonniger GUARD - Parametri Tecnici

Manuale d’uso e manutenzione GUARD v202301
1. DESTINAZIONE D’USO DEL DISPOSITIVO
La barriera d'aria GUARD è destinata ad essere utilizzata in regioni con clima moderato e freddo, in spazi con temperature
comprese tra -10 e + 40° C, in condizioni esenti da fattori esterni come pollini, idrometeore (precipitazioni orizzontali).
In inverno le barriere d'aria proteggono dalla dispersione di calore negli ambienti indirizzando un flusso di aria sull’entrata ed
evitando l’ingresso di aria fredda nel locale riscaldato. In estate, le barriere possono essere utilizzate come dispositivi di
raffrescamento per impedire l'ingresso di aria calda ed inquinanti dall'esterno.
Le barriere d’aria GUARD sono progettate per evitare la dispersione di calore in edifici di medie e grandi dimensioni dove
l’altezza di montaggio è fino a 4 m, quali ad esempio:
Supermercati, grandi centri commerciali,
showroom di autosaloni e stazioni di servizio,
centri sportivi,
superfici espositive.
2. PARAMETRI TECNICI
PARAMETRI TECNICI
BARRIERE
CON SCAMBIATORE IDRAULICO
BARRIERE
CON RESISTENZA ELETTRICA
BARRIERE
DI SOLA VENTILAZIONE
GUARD 100W GUARD 150W GUARD 200W GUARD 100E GUARD 150E GUARD 200E GUARD 100C GUARD 150C GUARD 200C
LarghezzaLama d’aria m 1 1.5 2 1 1.5 2 1 1.5 2
Massima altezza di
installazione
m 4 4 4
Portata Aria Massima m³/h
1200/1550/2000 2200/3000/3600 2900/4000/4800 1200/1550/2000 2200/3000/3600 2900/4000/4800 1250/1600/2100 2250/3100/3700 3000/4200/5000
Potenza Termica * kW 10-16 20-29 25-40 4 - 7 6,5 - 11 8,5 - 14 - - -
Aumento
Temperatura ΔT **
ΔT - - - 12 13 14 - - -
Pressione operativa
Massima
MPa 1,6 - - - - - -
Diametro Ugelli di
collegamento
˝ 1/2' - - - - - -
Alimentazione
Motore, assorbimento
V/Hz A 230/50 1,4A 230/50 1,8A 230/50 2,4A 230/50 1,4A 230/50 1,8A 230/50 2,4A 230/50 1,4A 230/50 1,8A 230/50 2,4A
Alimentazione
Motore, assorbimento
***
V/Hz A 220/60 1,8A 220/60 2,2A 220/60 2,9A 220/60 1,8A 220/60 2,2A 220/60 2,9A 220/60 1,8A 220/60 2,2A 220/60 2,9A
Potenza Motore kW 0,16 0,18 0,26 0,16 0,18 0,26 0,16 0,18 0,26
Alimentazione
Resistenza,
assorbimento ****
V/Hz A - - - 400/50 12,6A 400/50 19,1A 400/50 25,1A - - -
Peso con/senza
acqua
kg 18,0 / 16,5 22,6 / 20,5 31,0 / 28,0 17 21,5 29 15 18,5 25
Rumorosità livello I /
II / III *****
dB (A) 44/49/59 45/49/61 46/49/61 44/49/59 45/49/61 46/49/61 45/50/60 46/50/61 47/50/61
Grado Protezione IP IP21 IP21 IP21
* potenza termica per agente acqua 90/70 e temperatura aria in ingresso 0°C
** Aumento della temperatura per aria ambiente 18°C
*** versioni per KSA, Egypt
**** assorbimento con temperatura aria ambiente 18°C e lunghezza cavo di 10m; L’assorbimento [A] aumenta in relazione alla
diminuzione della temperatura dell’aria in ingresso o l’estensione della lunghezza dei cavi di alimentazione
***** Livello di rumorosità misurato ad una distanza di 3 m nello spazio aperto di un edificio.

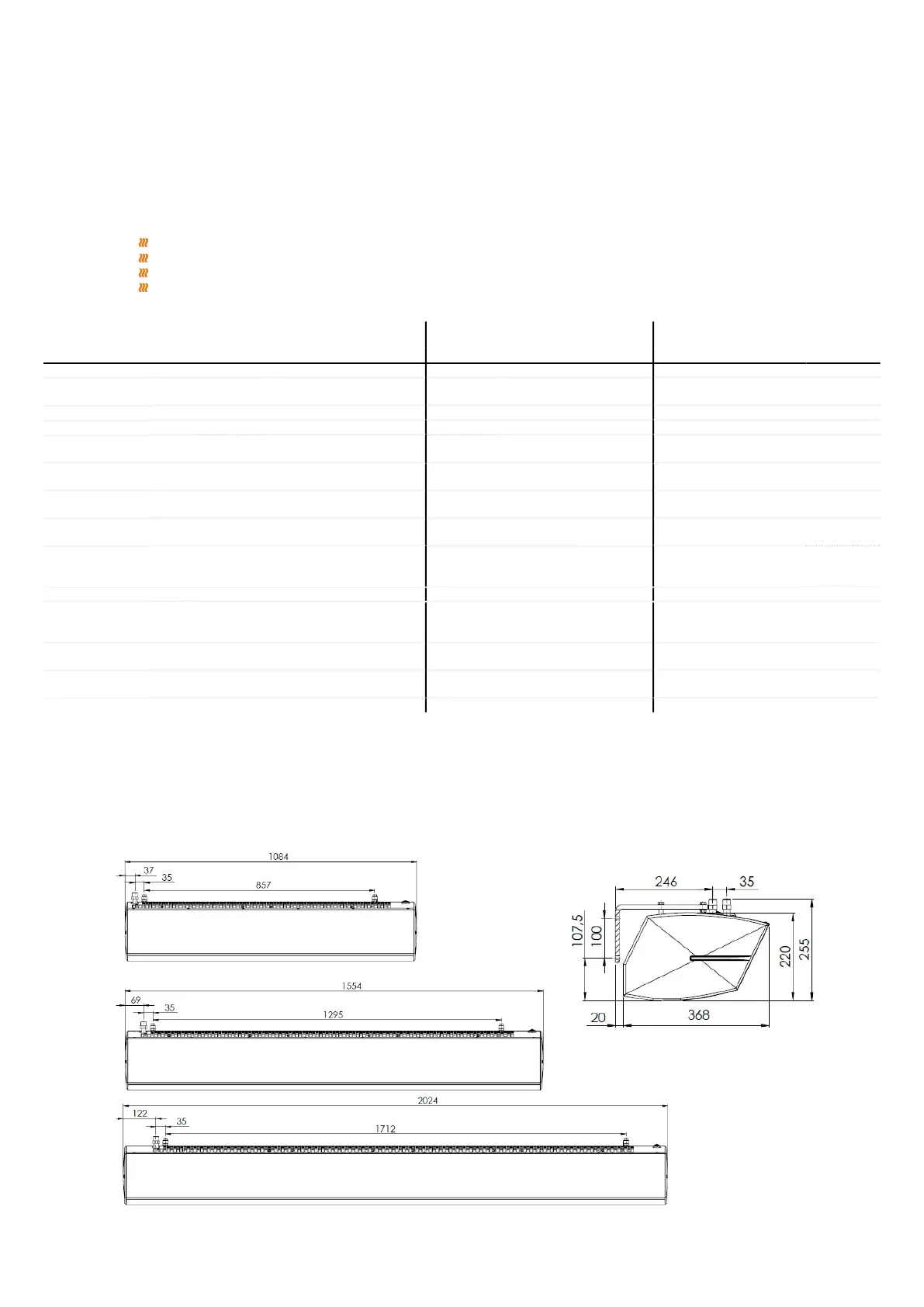

DIMENSIONI DEI MODELLI GUARD 100-150-200 W, E, C
