Sonniger GUARD - Panel Sterowania

Dokumentacja techniczno-ruchowa kurtyna standardowa GUARD v202301
6.
PANEL STEROWANIA
Do aparatu może być zastosowany komplet automatyki (zasilanie napięciem 230 V), w skład którego wchodzą:
Panel sterujący COMFORT NEW - zawierający manualny termostat pomieszczeniowy wraz z 3- stopniowym
przełącznikiem prędkości obrotowej.
Jeden panel sterujący COMFORT NEW może obsługiwać do 2 urządzeń GUARD
Dwudrogowy zawór wodny z siłownikiem lub zawór trójdrogowy
Elektroniczny panel sterujący INTELLIGENT - automatyczna zmiana prędkości obrotowej w zależności od temperatury
w pomieszczeniu, programator tygodniowy, możliwość komunikacji z systemem BMS. Jeden panel sterujący może
obsługiwać do 2 urządzeń GUARD 100, 150 i 200
Rozdzielacz sygnału MULTI 6 - sterowanie do 6 szt. urządzeń GUARD
Po wykonaniu połączeń pomiędzy termostatem i siłownikiem zaworu, podłączeniu napięcia 230V na termostat oraz zasileniu
silnika wentylatora poprzez regulator obrotów układ jest gotowy do pracy.

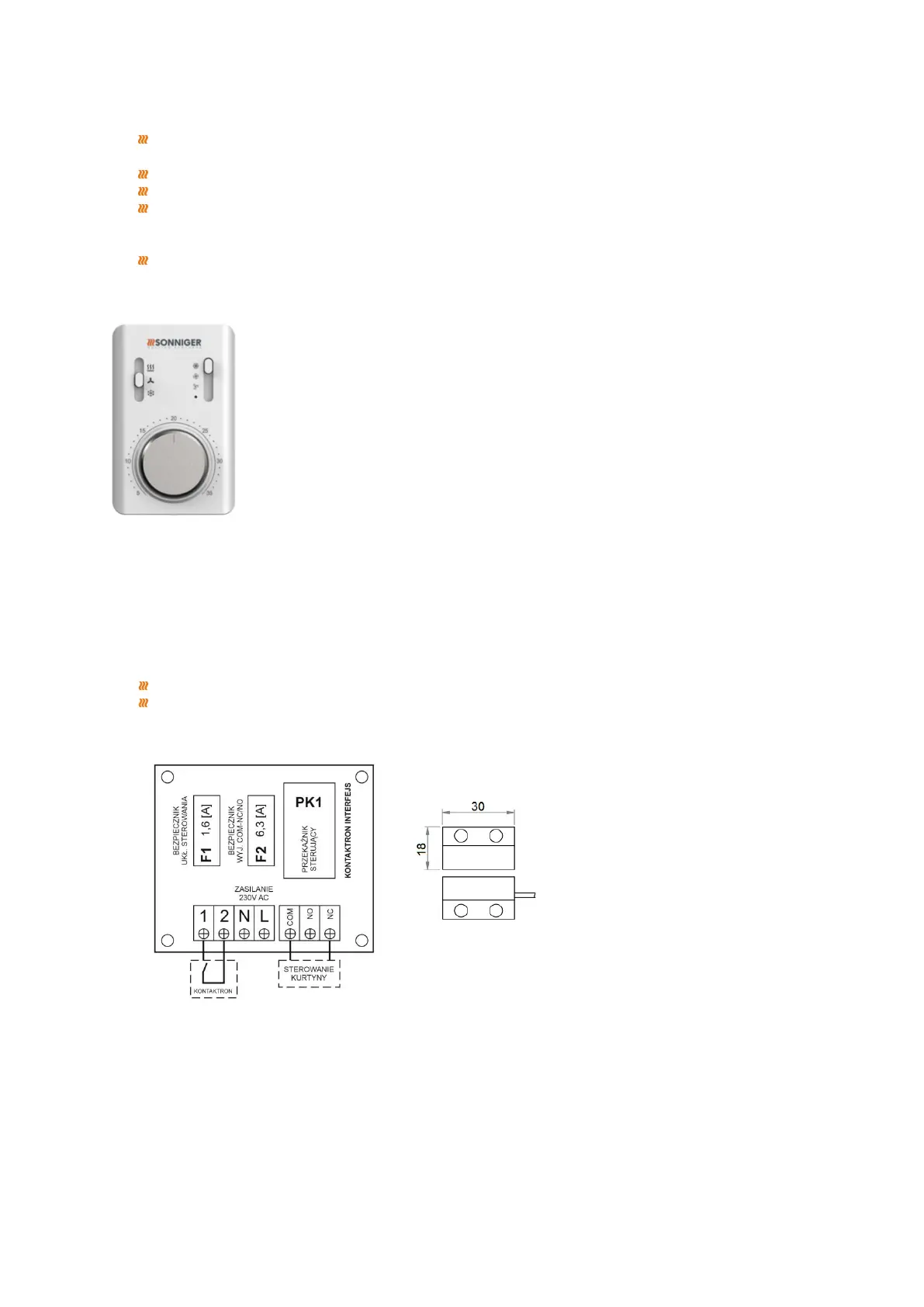

Opis przełączników panelu sterującego COMFORT NEW
OFF-I-II-III – włącznik oraz przełączniki biegów pracy wentylatora
HEAT ‒ termostat podaje sygnał pracy dla siłownika i wentylatora, wentylator wyłącza się w
momencie uzyskania zadanej temperatury, zawór zamyka przepływ wody
FAN – praca wentylatora urządzenia od termostatu, zawory nie pracują
COOL – termostat podaje sygnał dla siłownika i wentylatora, urządzenie uruchamia się powyżej
zadanej temperatury
Istnieje możliwość zastosowania dodatkowej zmiany położenia zwory SR1 na SR1 CONST, w tym przypadku możliwa jest praca
wentylatora niezależnie od termostatu. Praca termostatyczna jest tylko dla zaworów. W takim przypadku:
HEAT – praca wentylatora niezależnie od termostatu, zawory pracują do zadanej temperatury
FAN – praca wentylatora urządzenia niezależnie od termostatu, zawory nie pracują
COOL – praca wentylatora niezależnie od termostatu, zawory pracują powyżej zadanej temperatury
7.
WŁĄCZNIK DRZWIOWY GUARD
Włącznik drzwiowy GUARD (DC) jest dodatkowym elementem służącym do włączania/wyłaczania pracy kurtyny w zależności
od otwarcia drzwi wejściowych. Przeznaczony jest do montażu wewnątrz pomieszczeń. W jego skład wchodzi:
szafka przekaźnikowa – kontaktron interfejs
kontaktron do montażu w otworze drzwiowym - łącznik elektroniczny hermetyczny sterowany polem
magnetycznym, składa się z elementu ruchomego i stałego
Schemat szafki przekaźnikowej – kontaktron interfejs
W przypadku montażu włącznika drzwiowego GUARD należy usunąć fabryczną zworę:
NC-1 dla kurtyny GUARD W (kurtyna z nagrzewnicą wodną) / GUARD C (kurtyna bez nagrzewnicy)
NC-COM dla kurtyny GUARD E (kurtyna z nagrzewnicą elektryczną)
8.
SCHEMATY
PODŁĄCZEŃ ELEKTRYCZNYCH
Sieć elektryczna, do której będzie podłączona kurtyna powinna zapewniać ochronę urządzenia przed przegrzaniem i zwarciem.
Konieczne jest zabezpieczenie kurtyny powietrznej poprzez uziemienie. Wykonanie instalacji elektrycznej i podłączenie zasilania
do kurtyny powietrznej musi być zgodne z obowiązującymi przepisami i normami budowlanymi, podłączenie instalacji
elektrycznej powinna wykonywać osoba o odpowiednich uprawnieniach, zaznajomiona z powyższą instrukcją. Silnik wentylatora
posiada standardowo wewnętrzne zabezpieczenia termiczne, ochraniające silnik przed przegrzaniem.
W skład zestawu nie wchodzi: kabel zasilający, ani wyłącznik główny
