Dokumentacja techniczno-ruchowa kurtyna standardowa GUARD v202301
8.1

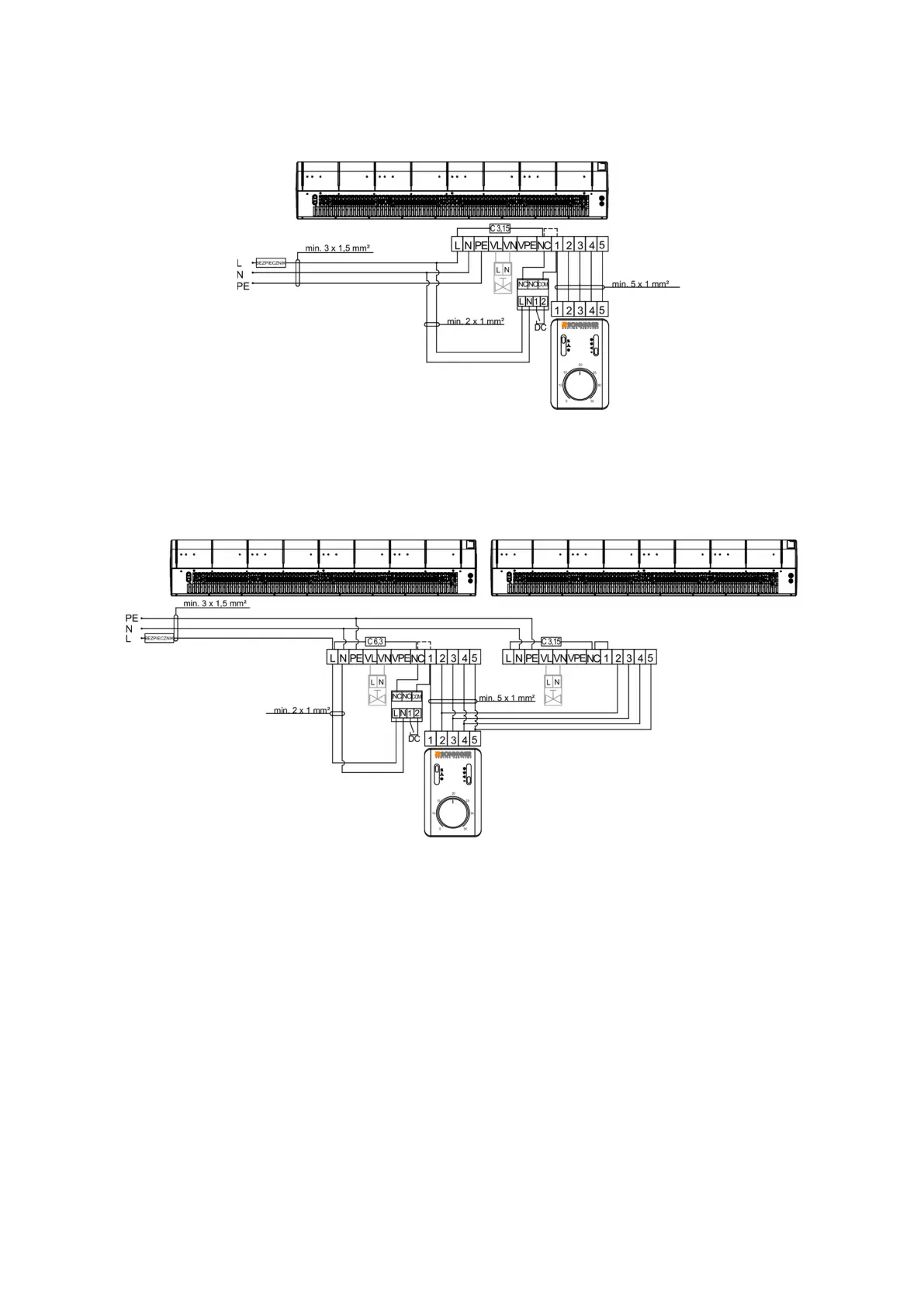

Schemat podłączenia jednej kurtyny GUARD 100-150-200 W (nagrzewnica wodną) i C (bez nagrzewnicy) do
panelu COMFORT NEW
*w skład zestawu nie wchodzą przewody elektryczne
W przypadku prac kurtyn bez wyłącznika drzwiowego zworę NC-1 należy zostawić w listwie.
8.2
Schemat podłączenia dwóch kurtyn GUARD 100-150-200 W (nagrzewnica wodną) i C (bez nagrzewnicy) do
jednego panelu COMFORT
*w skład zestawu nie wchodzą przewody elektryczne
W przypadku prac kurtyn bez wyłącznika drzwiowego zworę NC-1 należy zostawić w listwie.
W przypadku podpięcia dwóch kurtyn do jednego sterownika COMFORT NEW konieczna jest wymiana bezpiecznika w kurtynie 1
na C 6,3 oraz usunięcie zwory NC-1.
