6. COMFORT REGEL MODUL- Neu!
Für die Regelung der GUARD stehen mehrere Varianten zur Verfügung
COMFORT Regler – Raumthermostat mit 3 Stufen Schalter. Mit einem COMFORT Regler kann man 2 GUARD
2-wege Ventil mit Stellantrieb; das Ventil sollte im Rücklauf montiert werden
Regelmodul Intelligent mit Automatischer Geschwindigkeitsregelung, Wochenprogramm und BMS Kommunikation für
bis zu 2 GUARD
MULTI 6- Box - für GUARD
Das System ist startbereit, sobald die Verbindungen zwischen dem Thermostat und dem Ventilstellantrieb hergestellt sind, der
Thermostat mit 230 V versorgt wird und der Lüftermotor vom Drehzahlregler mit Strom versorgt wird.

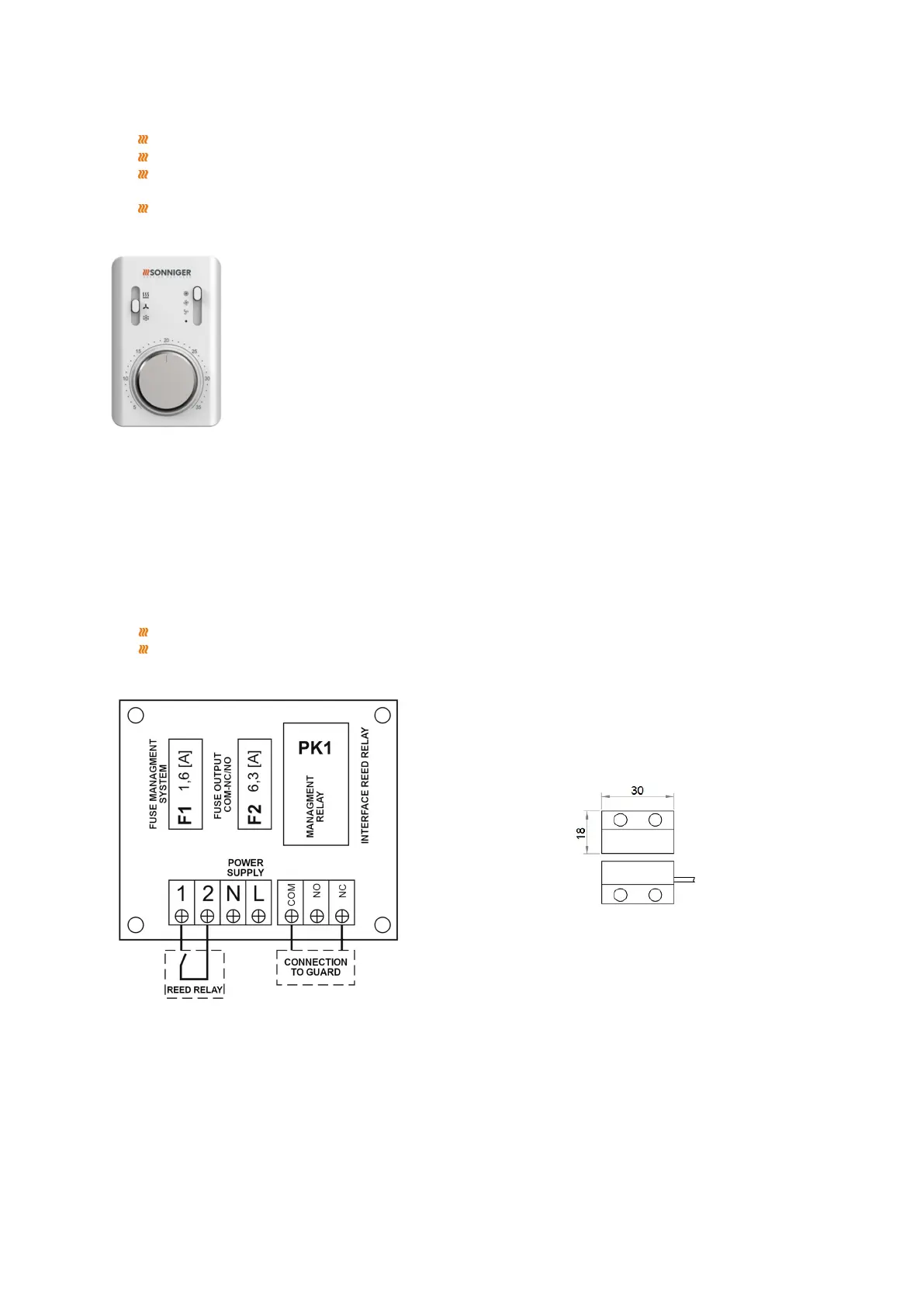

Beschreibung des COMFORT-Panels:
OFF-I-II-III - Schalter und Lüfterdrehzahlregelung
HEAT - das Thermostat gibt dem Stellantrieb und dem Lüfter ein Signal, der Lüfter schaltet sich aus,
wenn die eingestellte Temperatur erreicht ist, das Ventil schließt die Wasserversorgung
FAN -Lüftungsbetrieb
COOL - das Thermostat gibt dem Stellantrieb und dem Lüfter ein Betriebssignal, das Gerät beginnt zu
arbeiten, wenn die eingestellte Temperatur erreicht ist
Es ist möglich, eine zusätzliche Änderung der SR1 auf SR1 CONST Jumperposition zu verwenden, in diesem Fall kann der Lüfter
unabhängig vom Thermostat betrieben werden.
Der thermostatische Betrieb ist nur für Ventile. In diesem Fall:
HEAT - Lüfterbetrieb unabhängig vom Thermostat, Ventile arbeiten bis zur eingestellten Temperatur
Lüfter - Betrieb, unabhängig vom Thermostat, Ventile funktionieren nicht;
COOL - Lüfterbetrieb unabhängig vom Thermostat, Ventile arbeiten ab der eingestellten Temperatur
7. TÜRKONTAKTSCHALTER FÜR LUFTSCHLEIER GUARD
Der Türkontaktschalter GUARD (DC) Ist ein zusätzliches Element zum Ein- und Ausschalten des Luftschleiers je nach Öffnung
der Tür. Er ist für die Inneninstallation gedacht.
Zum Inhalt gehört:
Relaisschrank – Reedkontakt
Reedkontakt für Türöffnung - Elektrischer Schalter für den hermetischen Magnetfeldregler, bestehend aus einem
beweglichen und einem festen Element
Schaltplan für Relaisschrank – Reedkontakt
Beim Einbau des Türschalters GUARD soll der Jumper entfernt werden:
NC-1 für Luftschleier GUARD W (Luftschleier mit Wasserwärmetauscher) / GUARD C (Luftschleier ohne Wasserwärmetauscher)
NC-COM für Luftschleier GUARD E (Luftschleier mit Elektroheizung)
8. ELEKTRISCHER SCHALTPLAN
Bei der elektrischen Installation ist auf höchste Sicherheit zu achten. Es darf keine Überhitzung oder Kurzschluss am Luftschleier
entstehen. Es ist notwendig, den Luftschleier zu erden. Die elektrische Installation und Stromversorgung des Luftschleiers muss
den Bauvorschriften und Normen entsprechen. Der elektrische Anschluss darf nur von einer autorisierten Person durchgeführt
werden. Der Elektrofachmann sollte sich mit der Bedienungsanleitung vertraut machen. Der Lüftermotor verfügt über einen
internen Standardschutz bei Überhitzung des Motors. Netzkabel und NOT-AUS Schalter sind nicht im Lieferumfang
enthalten.
* Durchmesser und Länge des Kabels sollten den örtlichen Vorschriften entsprechen (einige Abweichungen sind zulässig).
