Betriebstechnische Dokumentation Luftschleier GUARD v202301

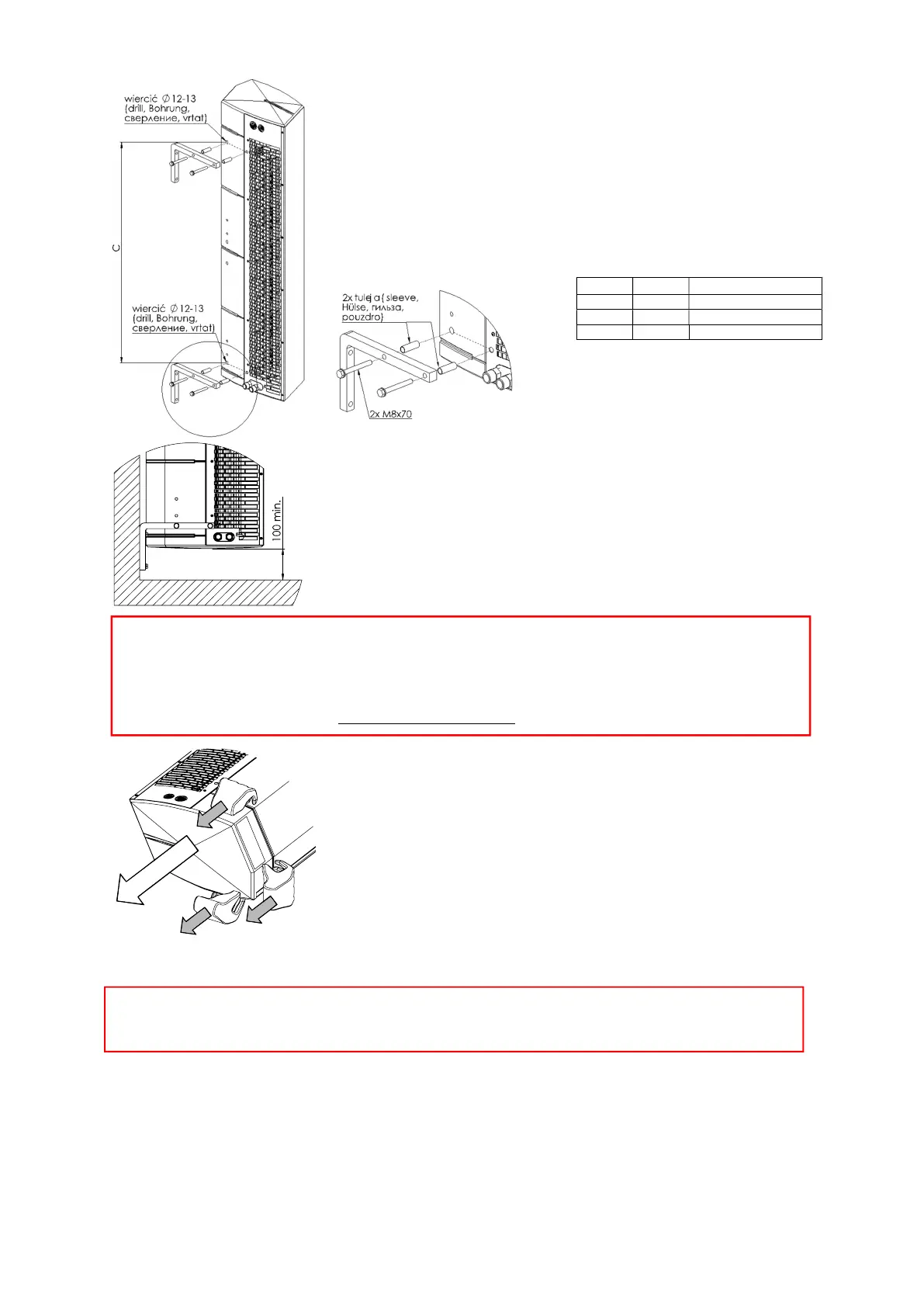

Vertikale Montage mit Winkelbügel
Bei der vertikalen Montage des GUARD Luftschleiers kann der Luftschleier mit dem Motor
nach oben oder unten montiert werden.
Hierfür werden zwei Montagewinkel (Bügel) verwendet. Die Montagewinkel (Bügel)
haben Bohrungen von Ø 9 mm für die Aufnahme von den Montageschrauben M8. In
dem EPP-Gehäuse muss man die vormarkierten Bohrungen aufbohren (Ø 12-13mm
siehe Abbildung unten). Dann werden die Distanzhülsen in den aufgebohrten Löchern
eingesetzt und mit der Halterung verschraubt. Schrauben Sie die restlichen Schrauben in
die Gewindehülsen unter dem Metall Auslassgitter, so dass beide Befestigungswinkel in
einer Ebene sind.
Anschluss von Heizmedium mit Schlauchtülle
Der Anschluss des Wärmetauschers (Luftschleier) G 1/2 "Gewindeanschluss muss durch
einen Fachinstallateur (Heizung/Klima) erfolgen. Wird der Luftschleier mit einem
Fernwärmenetz ohne Mischeinheit verbunden, dann ist ein Wasserfilter notwendig.
Bei waagerechter und senkrechter Montage mit Schlauchtülle an der Oberseite wird der
Wärmetauscher durch die Schlauchtülle entlüftet. Wenn das Gerät senkrecht mit
Schlauchtülle an der Unterseite montiert ist, ist die Entlüftung am Triebwerkssammler auf
der Motorseite vorzunehmen.
Stromanschluss und Luftschleier Steuerung
Bevor man den GUARD (Luftschleier) an die Stromversorgung anbindet und / oder den
Wärmetauscher entlüftet, muss man die rechte Abdeckung entfernen. Die Abdeckung
muss in Pfeilrichtung (siehe Bild) entfernt werden. Kabeleinführungen für Strom- und
Steuerleitungen befinden sich am Einlassgitter.
100 857 2
150 1295 2
200 1712 2
Achten Sie darauf, dass vor dem Zusammenbau des Deckels keine Drahtverbindung zwischen Deckel und
Gehäuse des Luftschleiers eingeklemmt sind.
Es ist darauf zu achten, dass das Gerät ordnungsgemäß positioniert ist. Hierfür benutzen Sie bitte eine
Wasserwaage sowohl für die horizontale als auch vertikale Positionierung. Bei nicht ordnungsgemäßer
Positionierung kann es zu Beschädigungen der Ventilatoren kommen und / oder eine Funktionsstörung des Gerätes
herbeiführen.
Der Abstand des Gerätes muss mindestens 100 mm vom Boden sein.
