Betriebstechnische Dokumentation Luftschleier GUARD v202301
Es ist darauf zu achten, dass bei der Montage des Luftschleiers ein Absperventil und ein Not-Aus Schalter montiert wird.
Beim Anschließen der Rohrleitung an den Wärmetauscher ist darauf zu achten, dass die Anschlussverschraubung beim Anziehen
gegen das Drehmoment geschützt wird. (Ansonsten kann dies zu Beschädigungen am Wärmetauscher und zu Leckagen
führen.)
Horizontale Montage unter der Decke mit Gewindebolzen
Die Montage unter der Decke erfolgt mit 4 Gewindebolzen M8. Um das Gerät an den Gewindebolzen aufzuhängen, bohren Sie
zuerst die vier vormarkierten Löcher Ø 8 - 9 mm im EPP-Gehäuse auf. Die Gewindebolzen werden dann in einer Tiefe von 9
mm in die Gewindehülse M8 eingeschraubt.

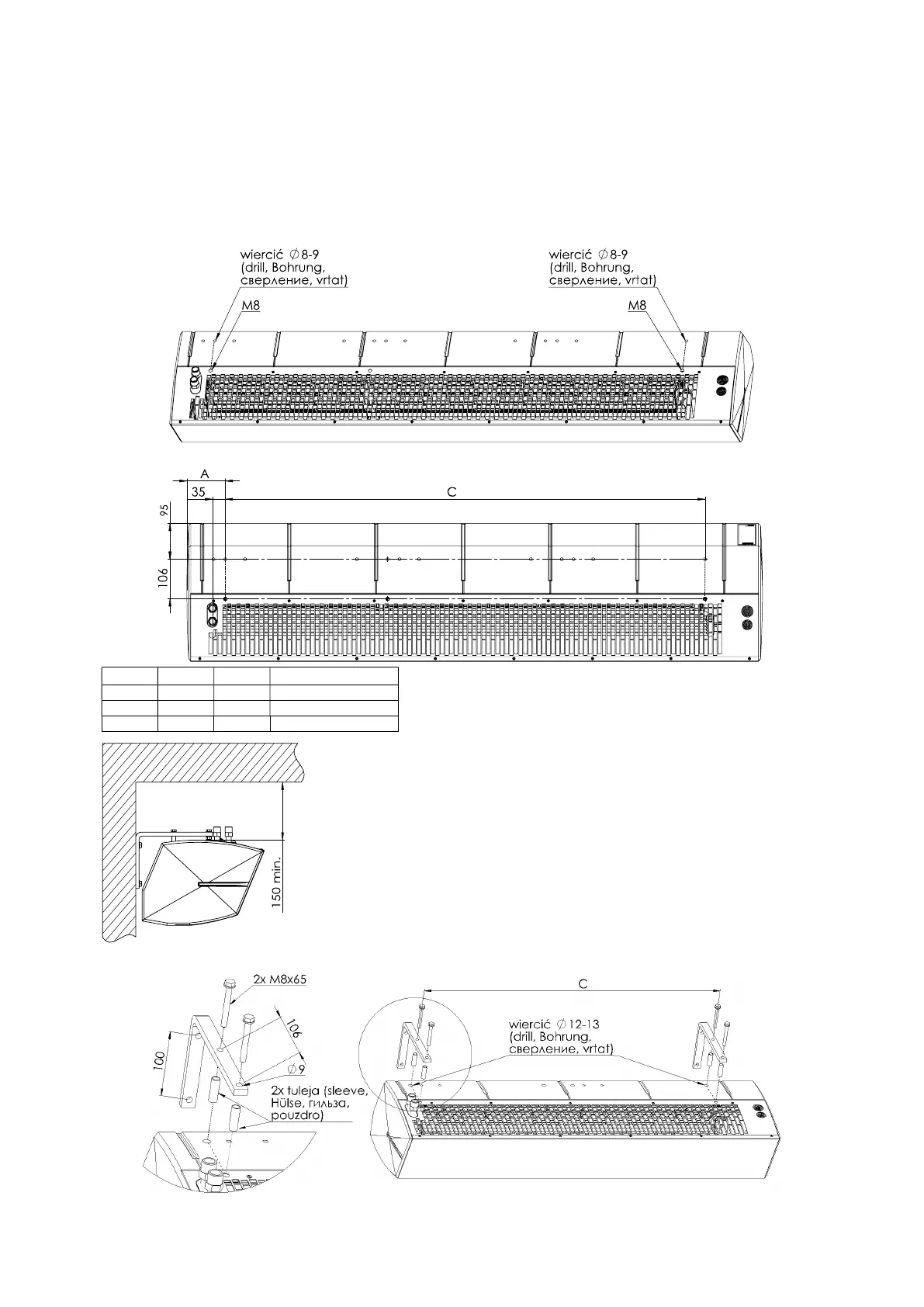

Die folgende Abbildung zeigt die Position der Befestigungslöcher für Gewindebolzen.
Horizontale Wandmontage mit Befestigungswinkeln
Der Luftschleier kann mit 2 Befestigungswinkeln horizontal an der Wand montiert
werden. Die Befestigungswinkel (Bügel) haben Bohrungen von Ø 9 mm für die Aufnahme
von den Montageschrauben M8. In dem EPP-Gehäuse muss man die vormarkierten
Bohrungen aufbohren (Ø 12-13mm siehe Abbildung unten). Dann werden die
Distanzhülsen in den aufgebohrten Löchern eingesetzt und mit der Halterung
verschraubt. Schrauben Sie die restlichen Schrauben in die Gewindehülsen unter dem
Metall - Auslassgitter, so dass beide Befestigungswinkel auf einer Ebene sind.
