Dokumentacja techniczno-ruchowa kurtyna standardowa GUARD v202301
Zasilanie grzałek PTC 3x400V/50Hz
min. 5 x 2,5 mm dla G100E; (B16)
min. 5 x 4 mm dla G150E; (B20)
min. 5 x 6 mm dla G200E; (B30)
8.3

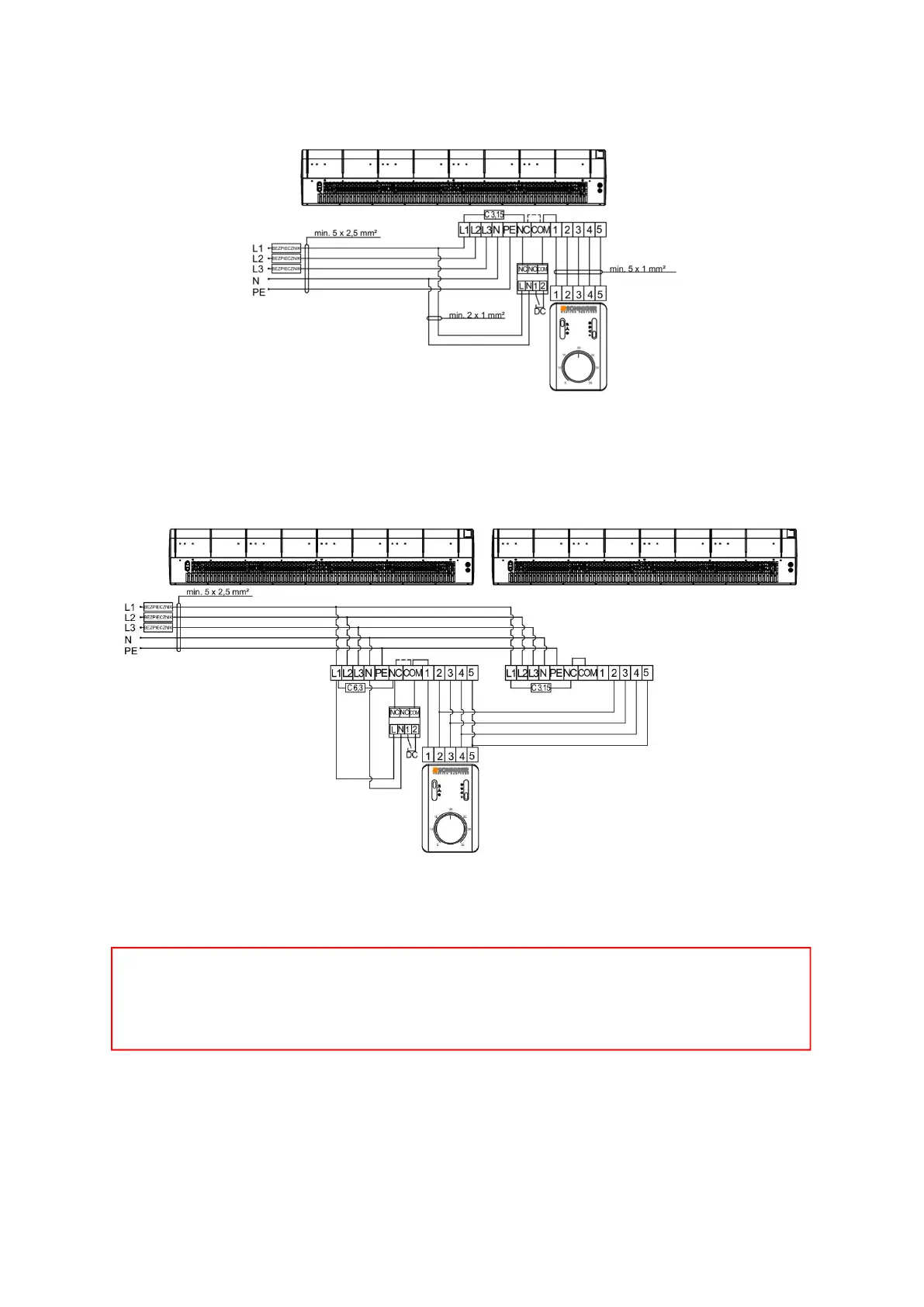

Schemat podłączenia jednej kurtyny GUARD 100-150-200 E (nagrzewnica elektryczna) do panelu COMFORT
NEW
*w skład zestawu nie wchodzą przewody elektryczne
W przypadku prac kurtyn bez wyłącznika drzwiowego zworę NC-COM należy zostawić w listwie.
8.4
Schemat podłączenia dwóch kurtyn GUARD 100-150-200 E (nagrzewnica elektryczna) do jednego panelu
COMFORT
*w skład zestawu nie wchodzą przewody elektryczne
W przypadku prac kurtyn bez wyłącznika drzwiowego zworę NC-COM należy zostawić w listwie.
W przypadku podpięcia dwóch kurtyn do jednego sterownika COMFORT NEW konieczna jest wymiana bezpiecznika w kurtynie 1
na C 6,3 (dla pracy z wyłącznikiem drzwiowym należy usunąć zworę NC-COM w kurtynie 1).
