Dokumentacja techniczno-ruchowa kurtyna standardowa GUARD v202301
WAŻNE!
Należy zwrócić szczególną uwagę, aby podczas montażu urządzenie zostało właściwie wypoziomowane. W
przypadku innej pozycji niż pozycja pozioma lub pionowa możliwe jest uszkodzenie wentylatora, a przez to
wadliwe działanie kurtyny
Minimalna odległość urządzenia od podłogi nie może być mniejsza niż 100 mm.

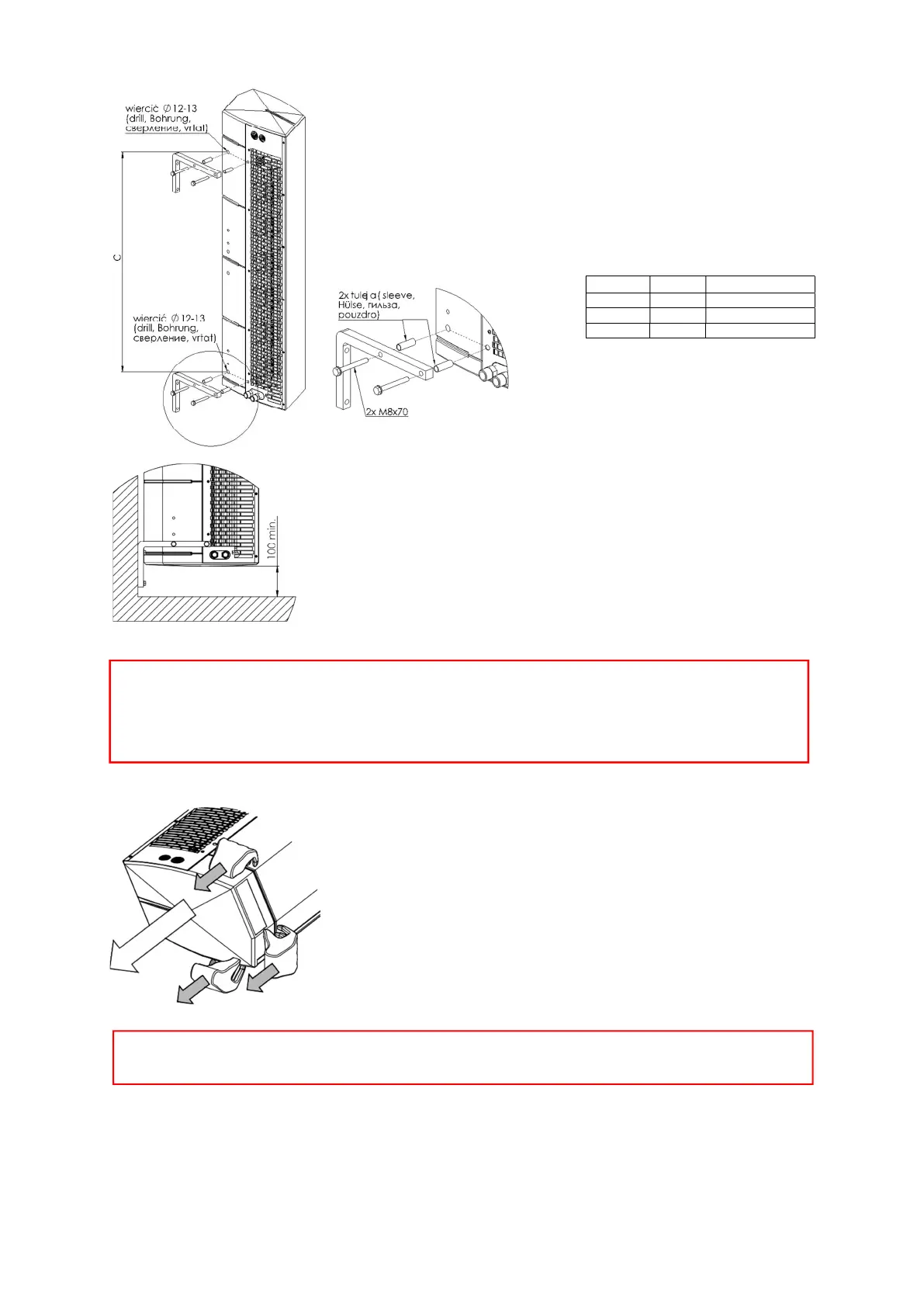

Montaż z wykorzystaniem uchwytów do montażu pionowego
Istnieje wnież możliwość zamontowana urządzenia w pozycji pionowej silnikiem do
dołu jak i do góry. Służą do tego 2 uchwyty do montażu pionowego. W uchwytach
otwory Ø9mm dla śrub M8. W obudowie EPP należy wywiercić otwory Ø 12-13mm na
wprost istniejących otworów w stalowej kratce wlotowej. Dokładną lokalizację wskazują
specjalne znaczniki na obudowie EPP i rysunek poniżej. Następnie w przygotowane
otwory należy włożyć tuleje dystansowe i przykręcić uchwyty. Pozostałe śruby wkręcić
w nitonakrętki umieszczone pod stalową kratką wlotową w taki sposób aby oba uchwyty
były w jednej płaszczyźnie. Przeciw nakrętki pod uchwytami służą do zabezpieczenia
śrub przed odkręcaniem.
Podłączenie króćców zasilania
Podłączenie zasilania czynnika grzewczego do kurtyny cieplnej za pomocą króćców z
gwintem G 1/2” powinno być wykonane na podstawie projektu, wykonanego przez
upoważnionego projektanta. W przypadku podłączenia kurtyny do sieci ciepłowniczej
bez zespołu mieszającego niezbędna jest instalacja filtra wodnego.
W przypadku montażu poziomego i pionowego z króćcami u góry wymiennik
odpowietrza się poprzez króćce. Jeżeli urządzenie jest zamontowane pionowo z
króćcami na dole do odpowietrzana wymiennika należy użyć odpowietrznika który
umieszczony jest na kolektorze wymiennika po stronie silnika. Miejsce podpięcia
zasilania i powrotu nie ma wpływu na pracę urządzenia.
Podłączenie zasilania oraz układu sterowania kurty
Aby podłączyć zasilanie, sterowanie i/lub odpowietrzyć wymiennik należy zdjąć prawy
dekiel, który jest zamocowany na zamek do dolnej obudowy stalowej i obudowy
głównej EPP. Dekiel demontuje się zgodnie z kierunkiem strzałek pokazanych na
poniższym rysunku. Dekiel należy uchwycić w kolejnych miejscach wskazanych na
rysunku i stopniowo po kilka milimetrów należy „wypinać” z zamków. Przepusty kablowe
do przewodów zasilających i sterowniczych umieszczone są na kratce wlotowej.
Kurtyna
C(mm)
Ilość uchwytów
100
857
2
150
1295
2
200
1712
2
WAŻNE!
Przed montażem dekla należy upewnić się, że żaden przewód nie zostanie zaciśnięty między deklem a
pozostałymi elementami kurtyny.
