Dokumentacja techniczno-ruchowa kurtyna standardowa GUARD v202301
Podłączenie kurtyny powinno być zrealizowane w sposób zapewniający możliwość obsługi serwisowej, na obu króćcach
urządzenia powinny zostać zamontowane ręczne zawory odcinające, umożliwiające odłączenie aparatu. W przypadku zaworu
elektromagnetycznego (opcja - automatyka) należy go podłączyć na wylocie wody z urządzenia, inaczej może on ulec
uszkodzeniu. Podczas przykręcania rurociągu do wymiennika należy przyłącze nagrzewnicy zabezpieczyć przed działaniem
momentu skręcającego (który może spowodować że powstaną nieszczelności w wymienniku).
Montaż poziomy pod sufitem za pomocą szpilek montażowych
Montaż pod sufitem odbywa się za pomocą 4 szpilek M8. W celu podwieszenia urządzenia na szpilkach należy uprzednio
wywiercić otwory Ø 8-9mm w obudowie EPP na wprost istniejących otworów w stalowej kratce wlotowej. Dokładną lokalizację
wskazują specjalne znaczniki na obudowie EPP. Szpilki należy wkręcić w nitonakrętki na głębokości 9 mm.

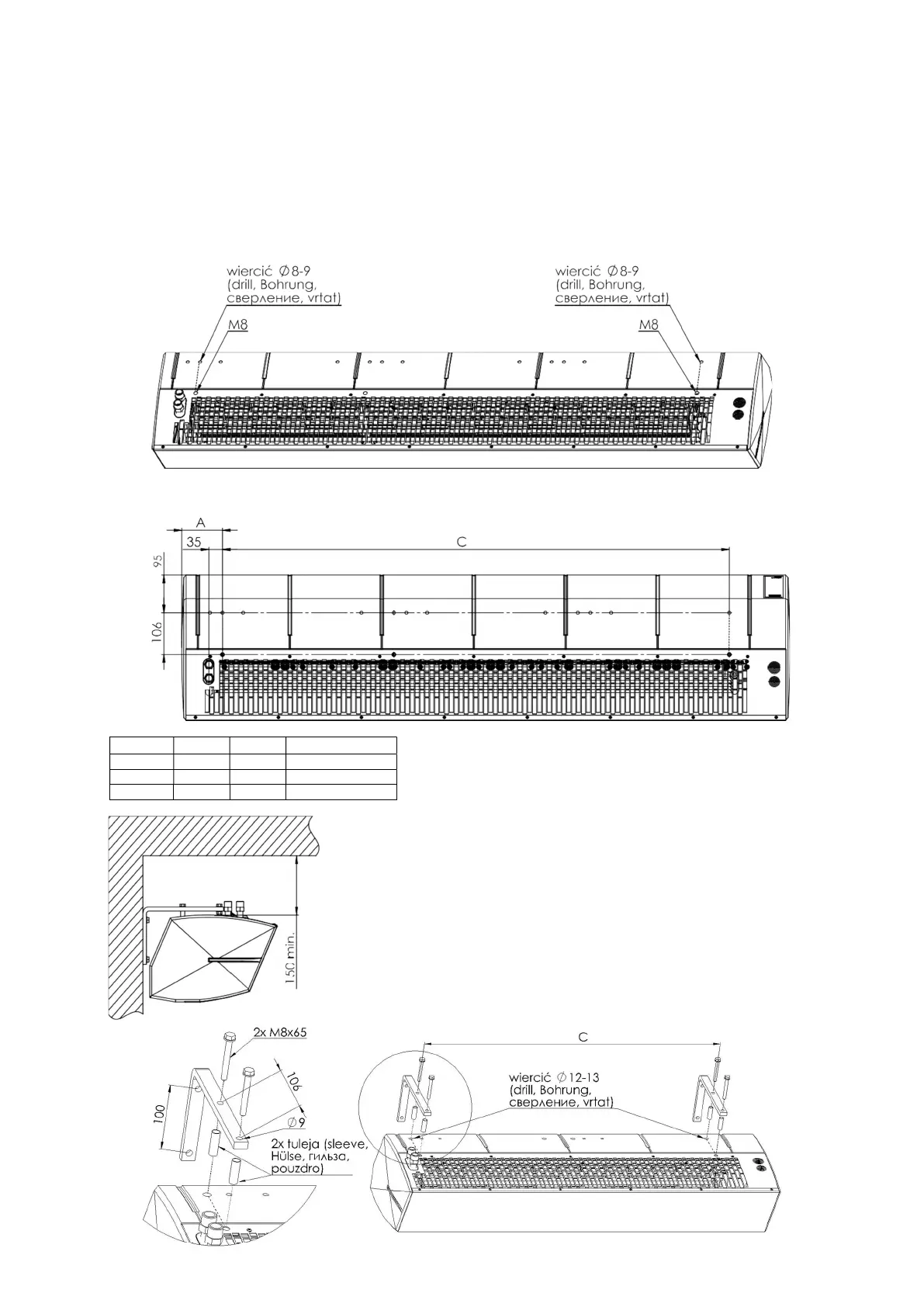

Poniższy rysunek przedstawia pozycję otworów montażowych pod szpilki
Montaż do ściany za pomocą uchwytu poziomego
Kurtyna może być zamontowana do ściany w pozycji poziomej z wykorzystaniem 2
uchwytów montażowych do układu poziomego. W uchwytach są otwory Ø9mm dla śrub
M8. W obudowie EPP należy wywiercić otwory Ø 12-13mm na wprost istniejących
otworów w stalowej kratce wlotowej. Dokładną lokalizację wskazują specjalne znaczniki
na obudowie EPP i rysunek poniżej. Następnie w przygotowane otwory należy włożyć
tuleje dystansowe i przykręcić uchwyty. Pozostałe śruby wkręcić w nitonakrętki
umieszczone pod stalową kratką wlotową w taki sposób aby oba uchwyty były w jednej
płaszczyźnie. Przeciw nakrętki pod uchwytami służą do zabezpieczenia śrub przed
odkręcaniem.
Kurtyna A (mm)
C (mm)
Ilość szpilek M8
