Documentación de Operación y Mantenimiento de la Cortina Estándar GUARD v202301

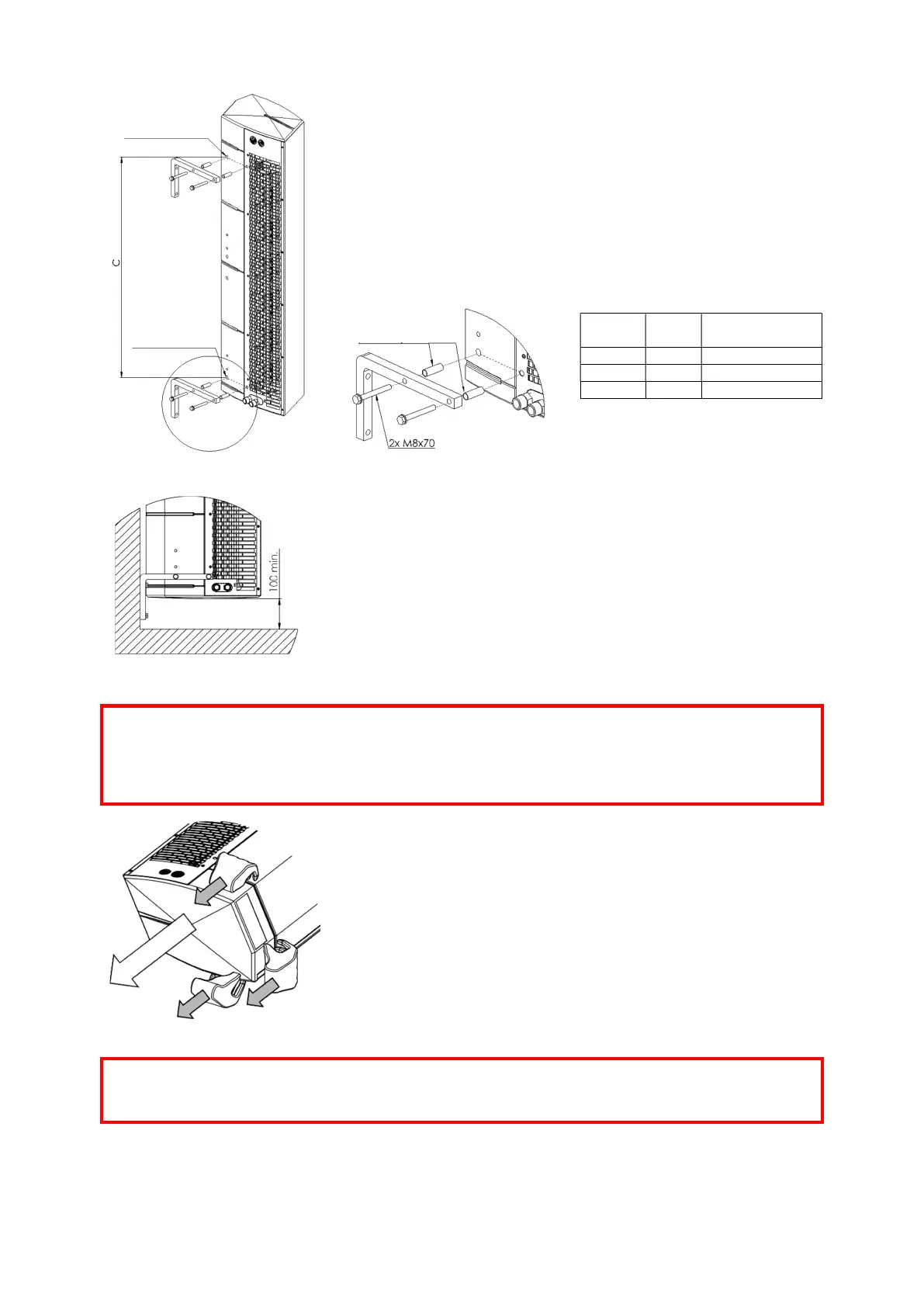

Instalación con soportes verticales
También es posible instalar el dispositivo verticalmente con el motor hacia abajo o
hacia arriba. Para este propósito, se utilizan 2 soportes de montaje verticales. En los
soportes hay orificios con un diámetro de 9 mm para tornillos M8. En la carcasa de
EPP deben perforarse orificios con un diámetro de 12-13 mm en frente de los orificios
existentes en la rejilla de entrada hecha de acero. La ubicación exacta se indica
mediante etiquetas especiales en la carcasa del EPP y en la figura a continuación.
Luego hay que insertar los manguitos espaciadores en los orificios y apretar los
soportes. Atornillar los tornillos restantes en las tuercas remachables debajo de la
rejilla de entrada hecha de acero para que ambos soportes estén en un mismo plano.
Las contratuercas debajo de los soportes se usan para asegurar que los tornillos no
se aflojen.
Conexión de boquillas para el medio calefactor
La conexión del medio calefactor a la cortina de calentamiento con el uso de boquillas
roscadas G 1/2” debe realizarse con base en un diseño preparado por un diseñador
autorizado. Si la cortina de aire está conectada a una red de calefacción sin una unidad
de mezcla, se requiere instalar un filtro de agua.
En caso de instalación horizontal o vertical con boquillas en la parte superior, el
intercambiador se purga a través de las boquillas. Si el dispositivo está instalado
verticalmente con boquillas en la parte inferior, para purgar el intercambiador, utilice un
purgador que se encuentra en el colector del intercambiador en el lado del motor. El
lugar de la conexión de las tuberías de suministro y retorno no afecta el funcionamiento
del dispositivo.
¡NOTA!
Es importante asegurarse de que el dispositivo esté correctamente nivelado. En caso de instalarlo en posición
diferente a la horizontal o vertical, se pueden producir daños en el ventilador y puede resultar en el
funcionamiento incorrecto del dispositivo.
La distancia mínima entre el dispositivo y el suelo no debe ser inferior a 100 mm.
Conexión de la fuente de alimentación y sistema de control de la cortina
Para conectar la fuente de alimentación o control y/o purgar el intercambiador, quita la
tapa derecha, fijada con cerraduras a la carcasa inferior de acero y a la carcasa
principal de EPP.
La tapa se desmonta en la dirección mostrada por las flechas en la figura al lado.
Agarre la tapa en los lugares indicados en la figura y "libérela" gradualmente de las
cerraduras, unos pocos milímetros a la vez. Las entradas para cables de alimentación y
control están ubicadas en la rejilla de entrada.
¡NOTA!
Antes de volver a montar la tapa, asegúrese de que no haya ningún cable entre la tapa y otros elementos de la
cortina.
Cortina
C (mm)
Número de
soportes
100 857 2
150 1295 2
200 1712 2
perforar
Ø
12
-
13
manguito
perforar
Ø
12
-
13
