Documentación de Operación y Mantenimiento de la Cortina Estándar GUARD v202301
Instalación horizontal bajo el techo con pasadores de montaje
La instalación bajo el techo se realiza con el uso de 4 pasadores M8. Para suspender el dispositivo en los pasadores, perfore
orificios con un diámetro de 8-9 mm en la carcasa de EPP directamente en frente de los orificios existentes en la rejilla de
entrada hecha de acero. La ubicación exacta se indica mediante etiquetas especiales en la carcasa de EPP. Los pasadores
deben atornillarse en las tuercas remachables a una profundidad de 10-14 mm.

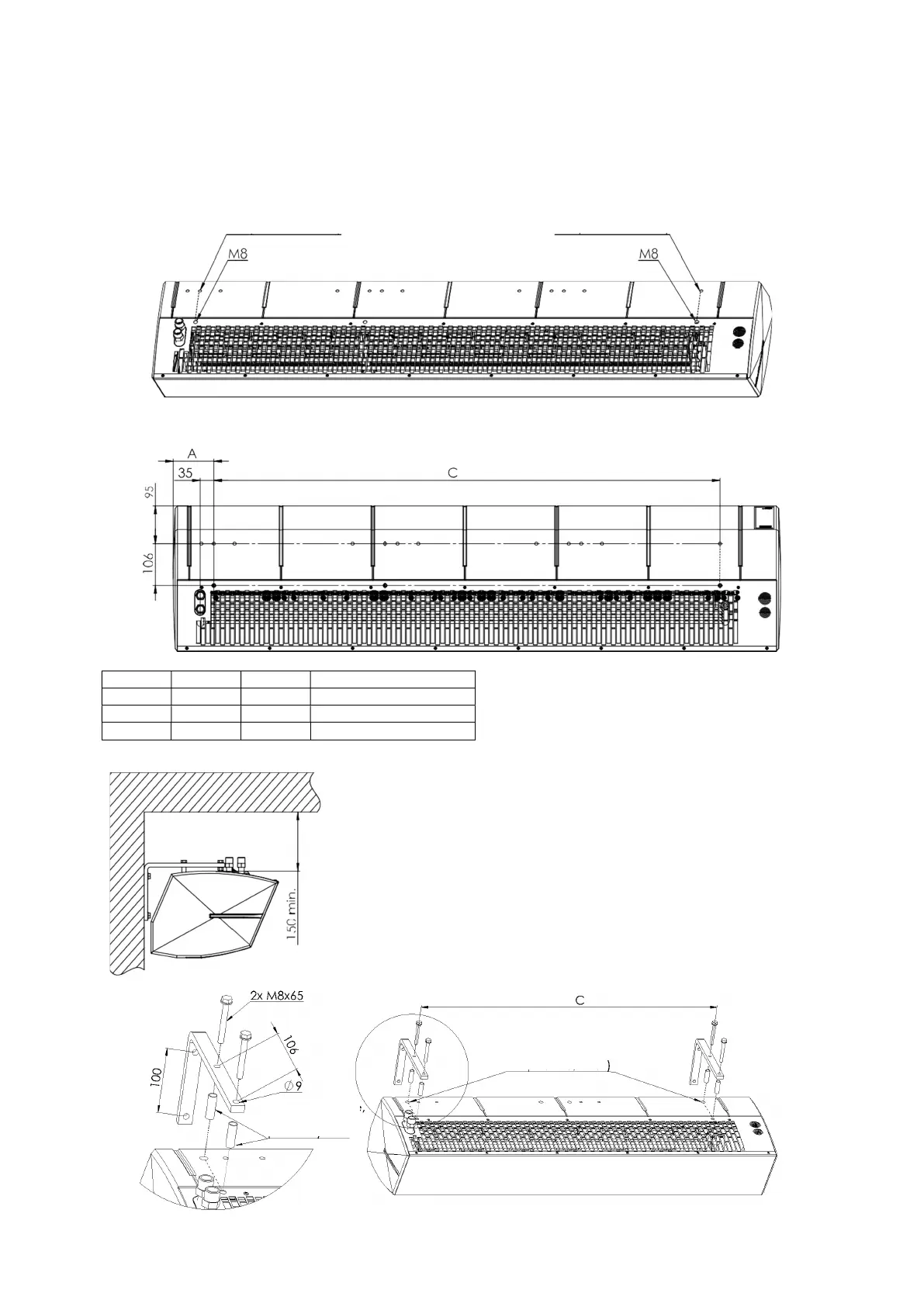

La siguiente figura muestra la posición de los orificios para los pasadores.
100 72 857 4
150 104 1295 4
200 157 1712 4
Instalación en una pared con el uso de soportes horizontales
La cortina puede instalarse en la pared en posición horizontal con el uso de 2 soportes
de montaje horizontales. En los soportes hay orificios con un diámetro de 9 mm para
tornillos M8. En la carcasa de EPP, deben perforarse orificios con un diámetro de 12-
13 mm en frente de los orificios existentes en la rejilla de entrada hecha de acero. La
ubicación exacta se indica mediante etiquetas especiales en la carcasa de EPP y en la
figura a continuación. Luego hay que insertar los manguitos espaciadores en los
orificios perforados y fijar los soportes. Apretar los tornillos restantes en las tuercas
remachables debajo de la rejilla de entrada hecha de acero para que ambos soportes
estén en un mismo plano. Las contratuercas debajo de los soportes se usan para
asegurar que los tornillos no se aflojen.
perforar Ø 8-9
perforar Ø 8-9
perforar
manguito
