Dokumentacja techniczno-ruchowa kurtyna standardowa GUARD v202301
1.
PRZEZNACZENIE
Kurtyna jest przeznaczona do użytku w regionach o umiarkowanym i chłodnym klimacie, w pomieszczeniach z temperaturą
powietrza od -10 do +40°C, w warunkach nie dopuszczających oddziaływanie na urządzenie czynników zewnętrznych takich jak
pyłki i osady atmosferyczne.
Kurtyny powietrzne w okresie zimowym chronią przed utratą ciepła w pomieszczeniach, poprzez odpowiednie ukierunkowanie
ciepłego strumienia powietrza, zapobiegając przenikanie do pomieszczenia chłodnego powietrza z zewnątrz. W okresie letnim
mogą być używane jako kurtyny chłodzące – bez podgrzewania, zapobiegając przedostawanie się do wnętrza pomieszczenia
nagrzanego powietrza z zewnątrz oraz zanieczyszczeń
Kurtyny powietrzne GUARD przeznaczone są do zabezpieczenia strat ciepła w obiektach o średniej i dużej kubaturze, przy
wymaganej wysokości montażu 4 m, w szczególności takich jak:
supermarkety, duże powierzchnie handlowe, salony i warsztaty samochodowe,
hale sportowe i widowiskowe,
powierzchnie wystawowe
2.
PODSTAWOWE PARAMETRY TECHNICZNE
PARAMETRY TECHNICZNE
Kurtyny wodne Kurtyny elektryczne Kurtyny zimne
GUARD 100W GUARD 150W GUARD 200W GUARD 100E GUARD 150E GUARD 200E GUARD 100C GUARD 150C GUARD 200C
długość kurtyny m 1 1.5 2 1 1.5 2 1 1.5 2
maksymalna wysokość drzwi
m 4 4 4
maksymalny wydatek
powietrza
m³/h 1200/1550/2000 2200/3000/3600 2900/4000/4800 1200/1550/2000 2200/3000/3600 2900/4000/4800 1250/1600/2100 2250/3100/3700 3000/4200/5000
zakres mocy grzewczej * kW 10-16 20-29 25-40 4 - 7 6,5 - 11 8,5 - 14 - - -
przyrost temperatury Δt ** Δt - - -
- - -
maksymalne ciśnienie
robocze
MPa 1,6 - - - - - -
średnica króćców
przyłączeniowych
˝ 1/2' - - - - - -
silnik napiecie zasilania,
pobór prądu
V/Hz A
230/50 1,45A 230/50 1,45A 230/50 2,0A 230/50 1,45A 230/50 1,45A 230/50 2,0A 230/50 1,45A 230/50 1,45A 230/50 2,0A
silnik napiecie zasilania,
pobór prądu***
V/Hz A
220/60 1,8A 220/60 1,7A 220/60 2,2A 220/60 1,8A 220/60 1,7A 220/60 2,2A 220/60 1,8A 220/60 1,7A 220/60 2,2A
moc silnika elektrycznego kW 0,16 0,18 0,26 0,16 0,18 0,26 0,16 0,18 0,26
nagrzewnica elektryczna
napiecie zasilania, pobór
prądu ****
V/Hz A
- - - 400/50 12,6A 400/50 19,1A 400/50 25,1A - - -
masa z wodą / bez wody Kg 18,0 / 16,5 22,6 / 20,5 31,0 / 28,0 17 21,5 29 15 18,5 25
poziom głośności bieg I/II/III dB (A)
44 / 49 / 59 45 / 49 / 61 46 / 49 / 61 44 / 49 / 59 45 / 49 / 61 46 / 49 / 61 45 / 50 / 60 46 / 50 / 61 47 / 50 /61
klasa ochrony IP
IP21 IP21 IP21
* zakres max moc grzewcza jest podawana dla temperatury czynnika 90/70 i temperatury powietrza wlotowego 0°C
** przyrost temperatury przewidziany dla 18℃ otoczenia
***wersja urządzenia dla Arabi Saudyjskiej, Egipt
**** pobór prądu dla temp. 18 °C i długość przewodu 10mb wraz ze spadkiem temperatury otoczenia i/lub zwiększeniem
długości przewodu następuje przyrost wartości pobór prądu
Poziom głośności zmierzony w odległości 3 m w obiekcie półotwartym
Badania wykonano zgodnie z normami ISO 27327-1 oraz ISO 27327-2
Zasięg kurtyny może być mniejszy przy podciśnieniu występującym na obiekcie

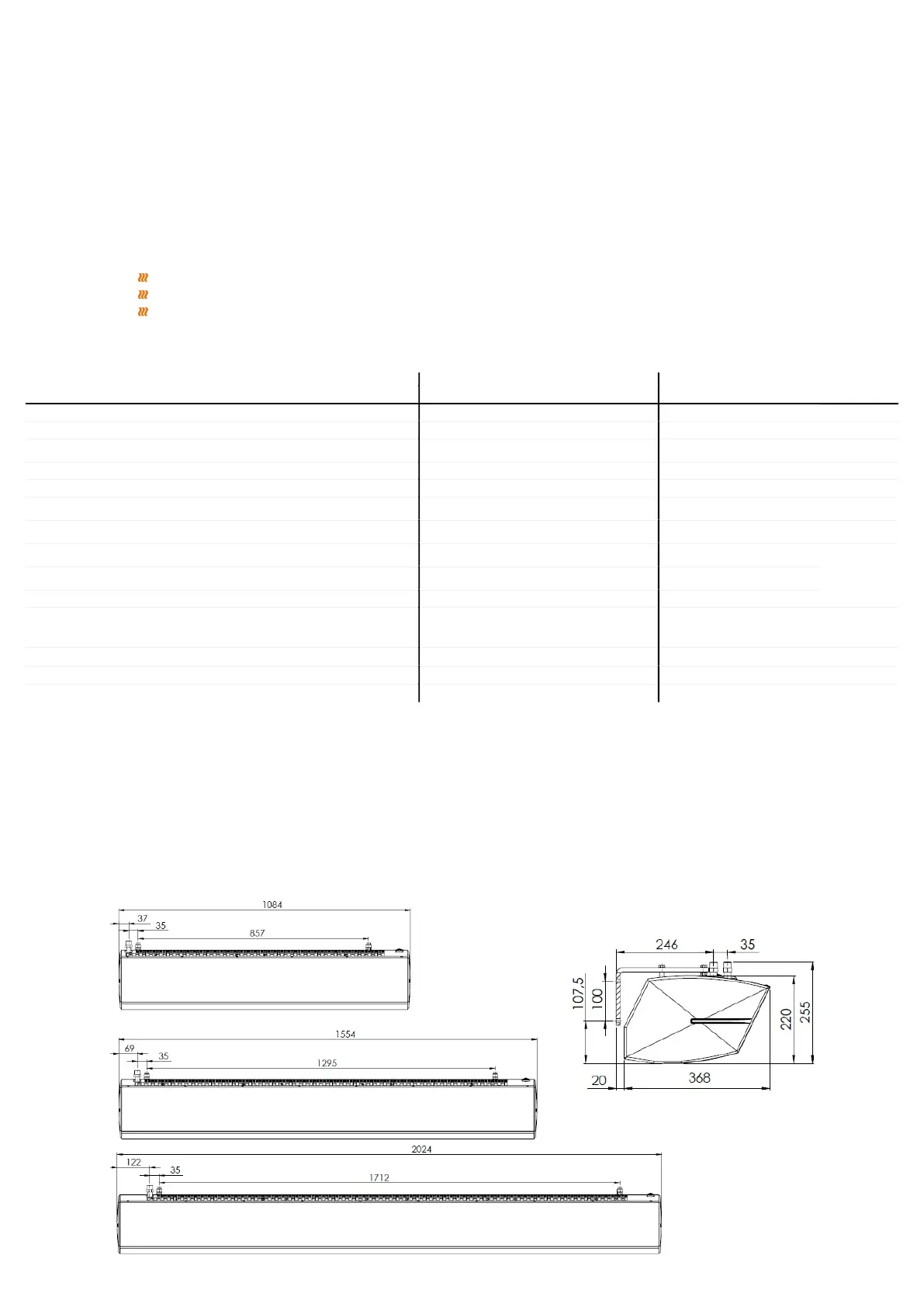

BUDOWA I WYMIARY KURTYN STANDARDOWYCH GUARD 100, 150, 200
