Betriebstechnische Dokumentation Luftschleier GUARD v202301
ACHTUNG!
PTC heaters power supply 3x400V/50Hz oder 3x400V/60Hz
min. 5 x 2,5 mm for G100E; (B16)
min. 5 x 4 mm for G150E; (B20)
min. 5 x 6 mm for G200E; (B25)

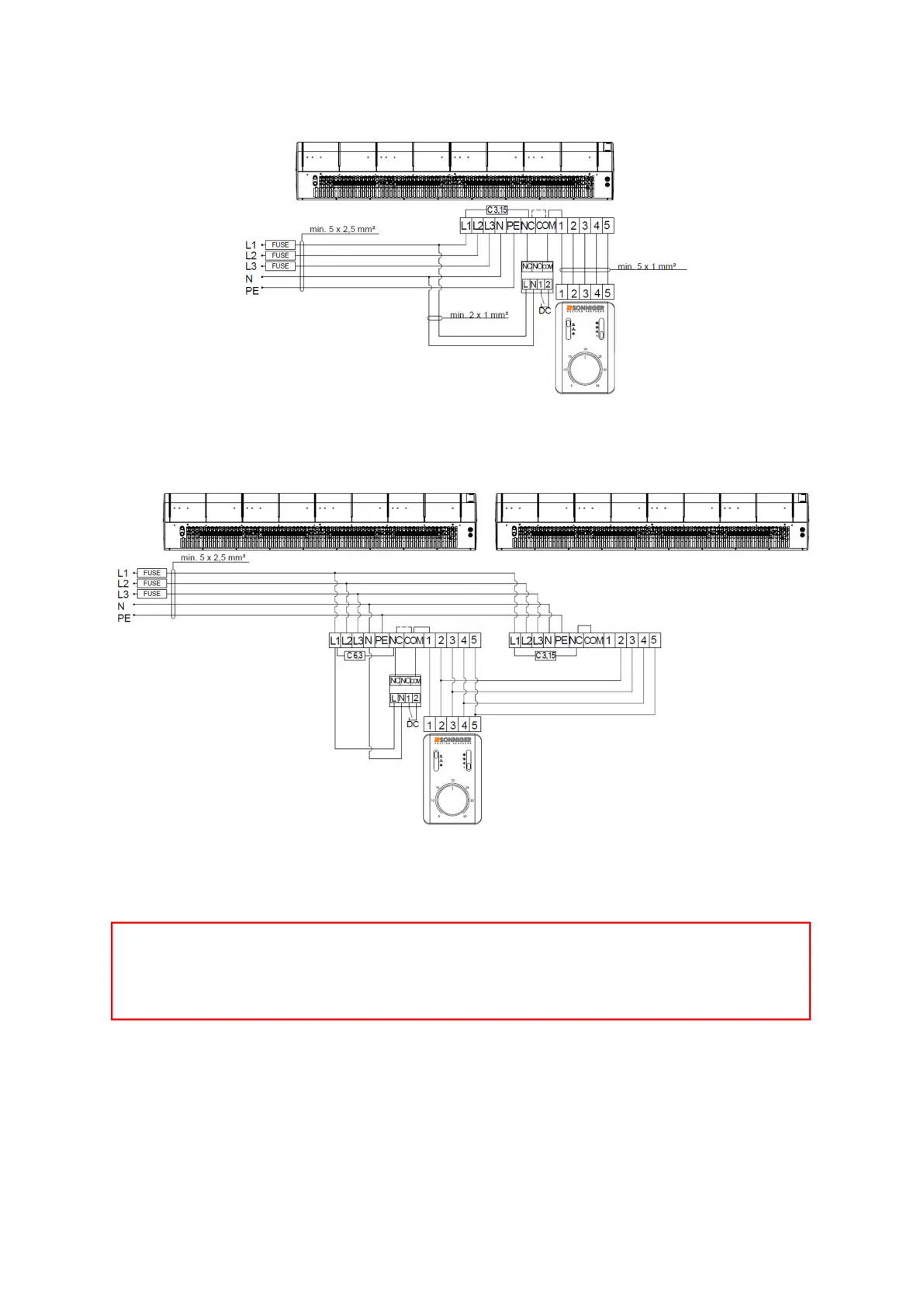

8.3. Schaltplan für Verbindung Luftschleier GUARD 100-150-200 E (Elektrische Luftschleier) mit COMFORT-Panel
Beim Arbeiten ohne DOOR SWITCH muss die Brücke zwischen den Klemmen NC-COM bestehen bleiben
8.4. Schaltplan für Verbindung von zwei Luftschleiern GUARD 100-150-200 E (Elektrische Luftschleier) mit einem
COMFORT-Panel
Beim Arbeiten ohne DOOR SWITCH muss die Brücke zwischen den Klemmen NC-COM bestehen bleiben . Im MASTER
Luftschleier zwischen der Klemme L1-NC ersetzen Sie bitte die originalen Sicherungen (C 3,15) auf C 6,3
