Notice d’utilisation et de maintenance GUARD v202301
Installation horizontale sous plafond à l'aide des broches de montage
L'installation sous plafond se fait à l'aide de 4 broches M8. Pour accrocher l'appareil sur les broches, percez des trous Ø 8-9mm
dans la structure en PP-E en face des trous existants dans la grille d'entrée en acier. L'emplacement exact est indiqué par des
étiquettes spéciales sur la structure en PP-E. Les broches doivent être vissées dans les pinces à une profondeur de 9 mm.

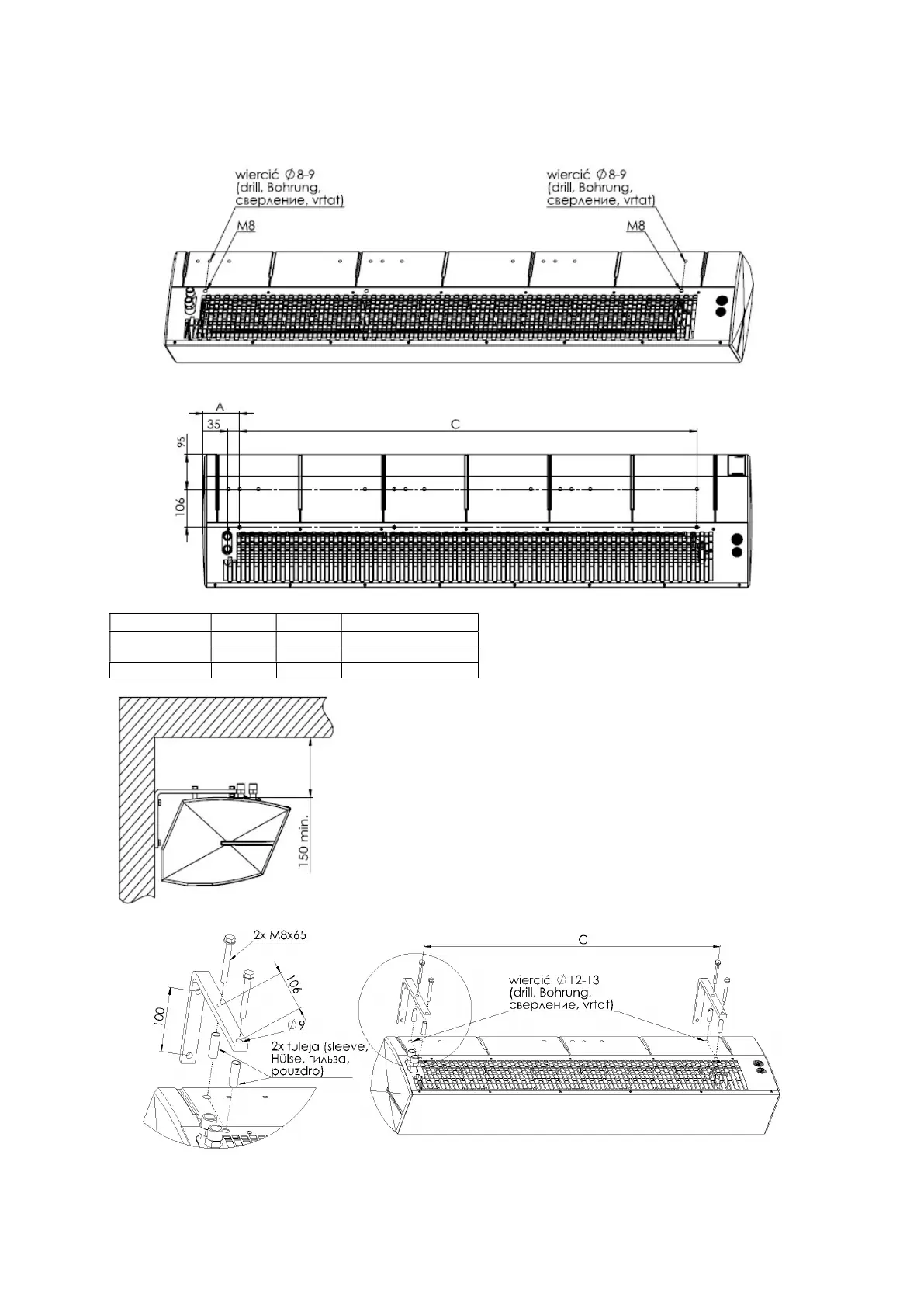

Le dessin ci-dessous montre la position des trous de montage pour les broches
Installation murale au moyen de supports horizontaux
Le rideau peut être fixé au mur en position horizontale à l'aide de 2 supports de
montage sur le système horizontal. Dans les supports, vous trouverez des trous de
Ø9 mm pour les vis M8. Dans la structure PP-E, percez des trous Ø 12-13 mm en
face des trous existants dans la grille d'entrée en acier. L'emplacement exact est
indiqué par les étiquettes spéciales sur la structure en PP-E et sur le schéma ci-
dessous. Insérez ensuite les manchons d'espacement dans les trous et fixez les
supports. Vissez les vis restantes dans les écrous sous la grille d'admission en
acier de sorte que les deux poignées soient sur le même plan. Des contre-écrous
sous les poignées sont utilisés pour empêcher les vis de se dévisser.
