Notice d’utilisation et de maintenance GUARD v202301
Alimentation des batteries CTP 3x400V/50Hz ou 3x400V/60Hz
min. 5 x 2,5 mm pour G100E; (B16)
min. 5 x 4 mm pour G150E; (B20)
min. 5 x 6 mm pour G200E; (B25)

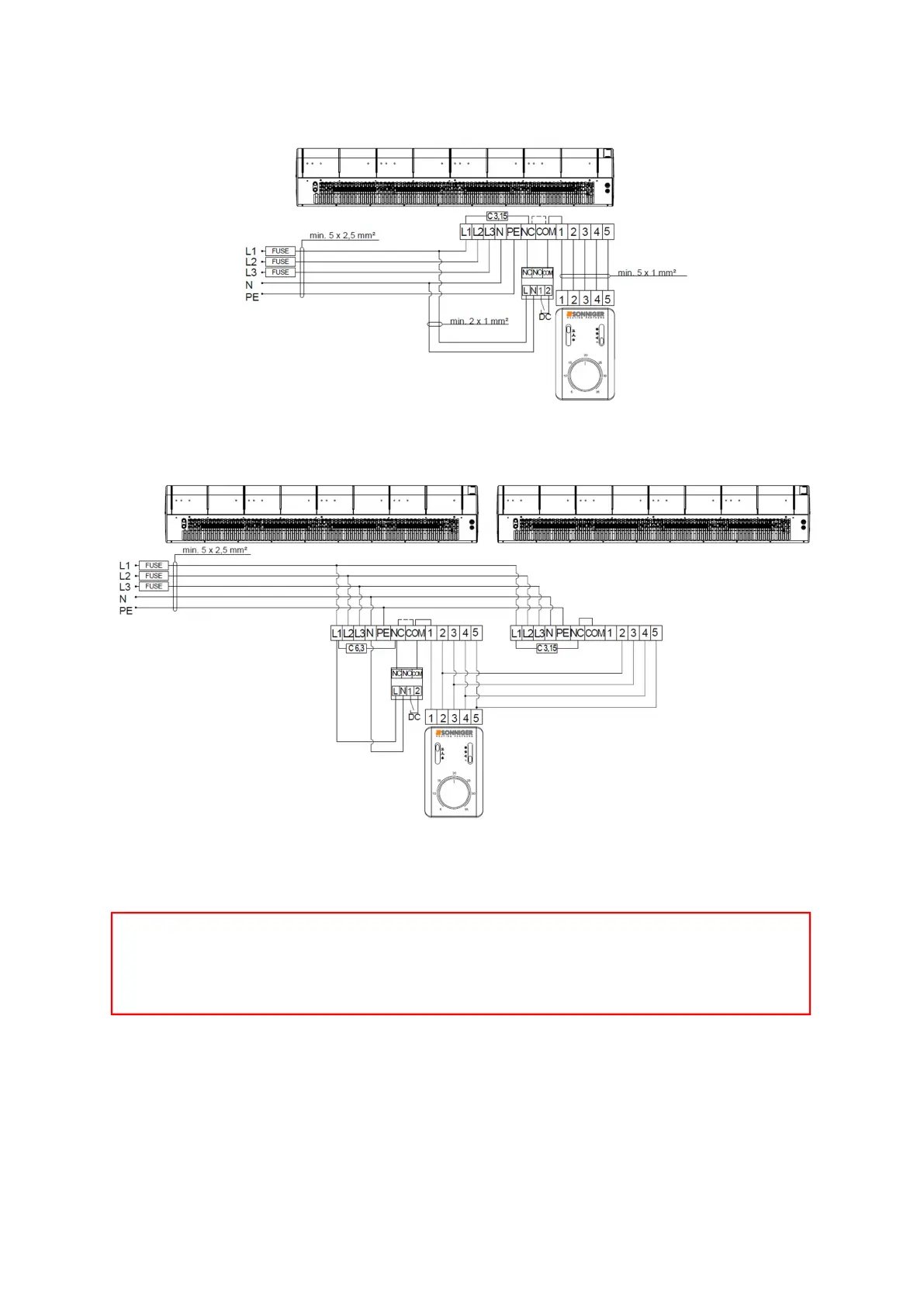

8.3. Schéma de câblage d'un rideau GUARD 100-150-200 E (électrique) au panneau CONFORT
*L'ensemble ne comprend pas d’interrupteur principal, de fusible, de câble d'alimentation
8.4. Schéma de câblage de 2 rideaux GUARD 100-150-200 E (électrique) à un panneau CONFORT
*L'ensemble ne comprend pas d’interrupteur principal, de fusible, de câble d'alimentation
Dans le rideau MASTER entre les bornes L-NC, remplacez le fusible fabriqué en usine (C 3.15) par C 6.3. En cas de travail sans
INTERRUPTEUR DE PORTE, le pont entre le terminal NC-COM doit être conservé.
