Raccordements
Raccordement de votre ordinateur à la platine MD

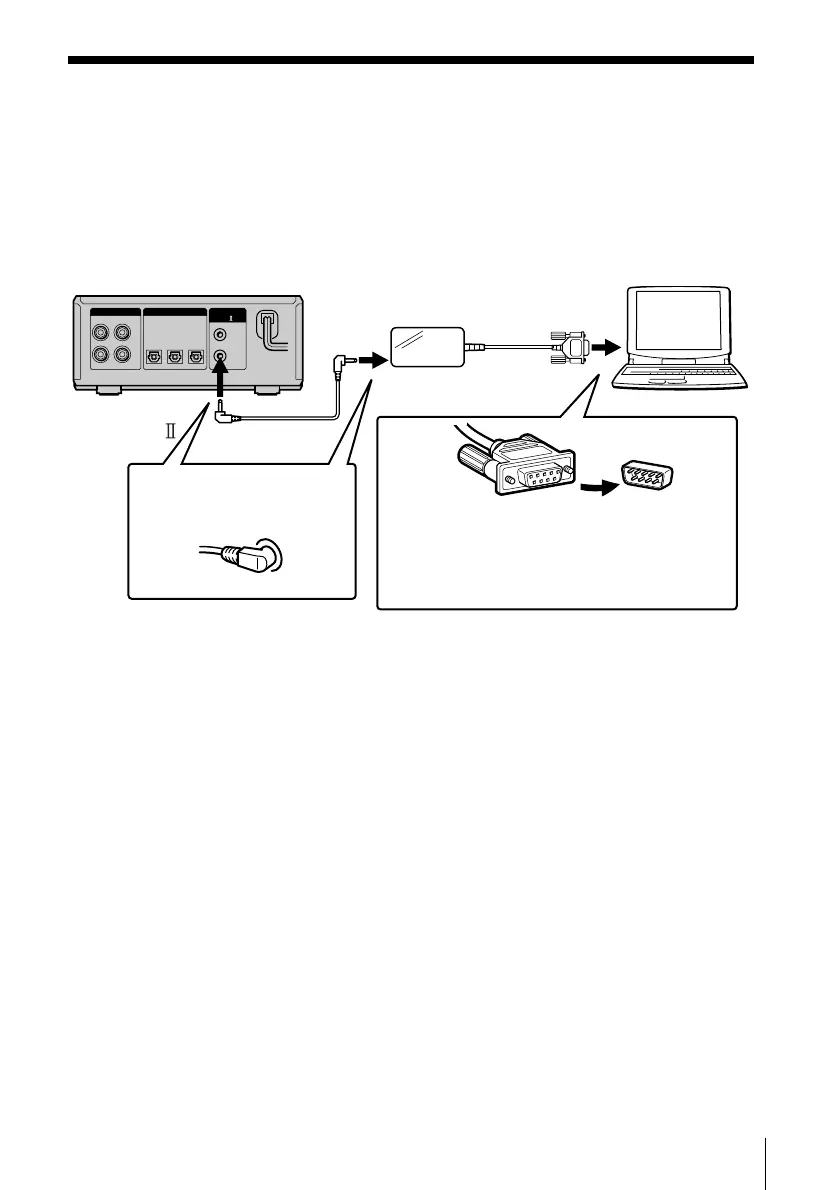

• Raccordement pour contrôler la platine MD à partir de votre ordinateur
Utilisez le connecteur et le cordon à mini-fiche mono (2P) fournis pour raccorder
votre ordinateur personnel à la platine MD.
DIGITAL CONTROL
A1
(VARIABLE)
IN1 OUTIN2
LINE (ANALOG)
OUT (OPTICAL)
L
R
IN
Remarques
• Les bornes série RS-232C des ordinateurs personnels de marques différentes
portent des dénominations diverses. Pour de plus amples informations,
consultez le mode d’emploi de votre ordinateur.
• Alignez correctement le connecteur sur le connecteur série de votre ordinateur
pour le raccordement du câble. L’orientation du connecteur série varie d’un
ordinateur à l’autre.
• Branchez le cordon tout droit lors du raccordement. Le branchement incliné
peut causer des dommages.
• N’insérez aucun objet métallique dans les prises de raccordement. Le court-
circuit résultant pourrait provoquer des dommages.
Platine MD
Ordinateur
Connecteur
A la prise
CONTROL A1
Ordinateur
Insérez la fiche à fond dans
la prise correspondante.
Alignez correctement les connecteurs et
insérez la fiche à fond dans le
connecteur correspondant, puis fixez la
fiche avec les vis de retenue sur ses deux
côtés.
Au connecteur
série RS-232C de
votre ordinateur
