2323
CDP-CE245/CE345

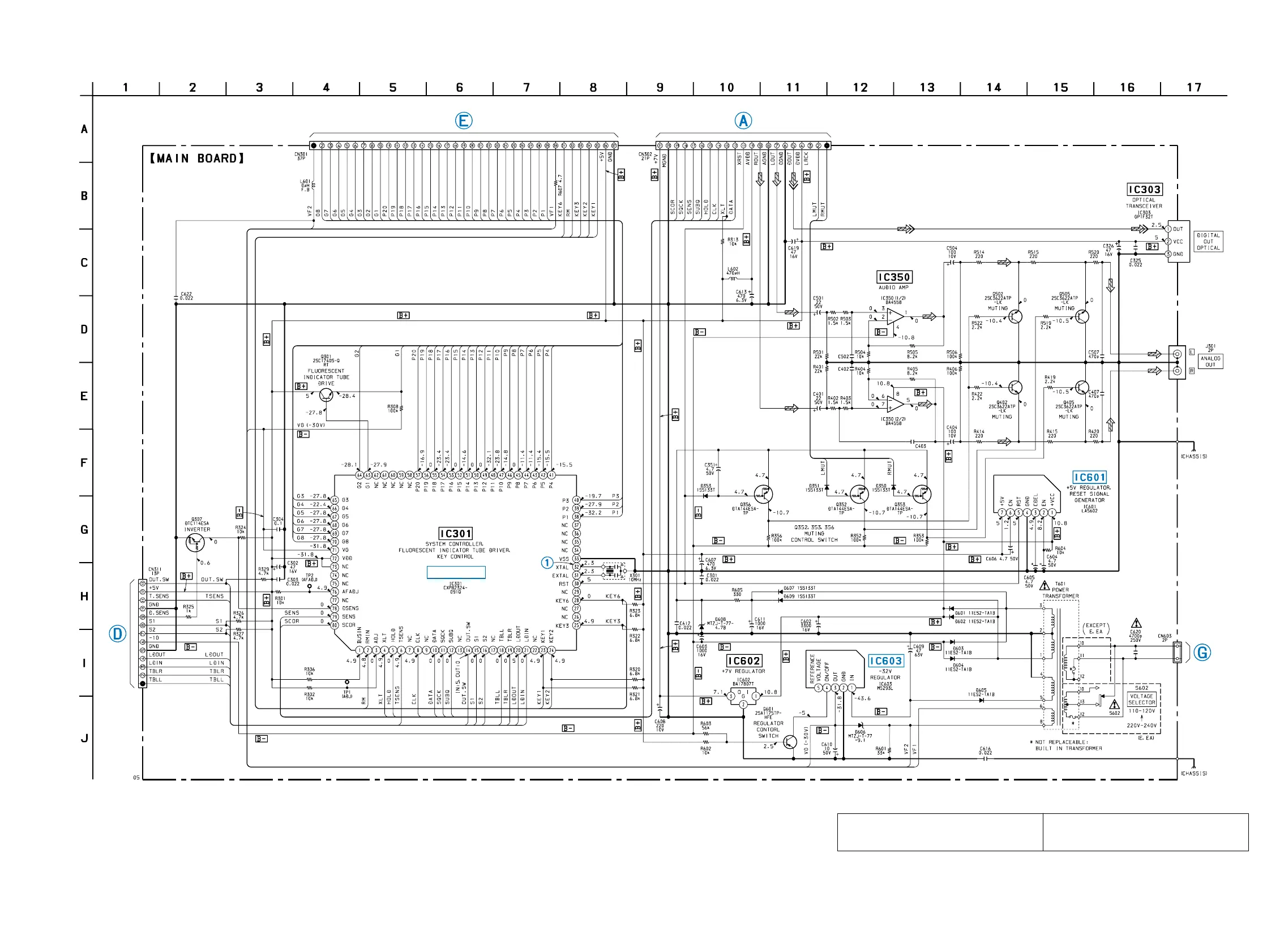

6-7. SCHEMATIC DIAGRAM – MAIN Board – • See page 26 for Waveform. • See page 26 for IC Block Diagrams.
PIN FUNCTION
(Page 25)
(Page 19)
(Page 25)
(Page 21)
The components identified by mark 0 or dotted
line with mark 0 are critical for safety.
Replace only with part number specified.
Les composants identifiés par une marque 0 sont
critiques pour la sécurité. Ne les remplacer que
par une pièce portant le numéro spécifié.
To Next Page
