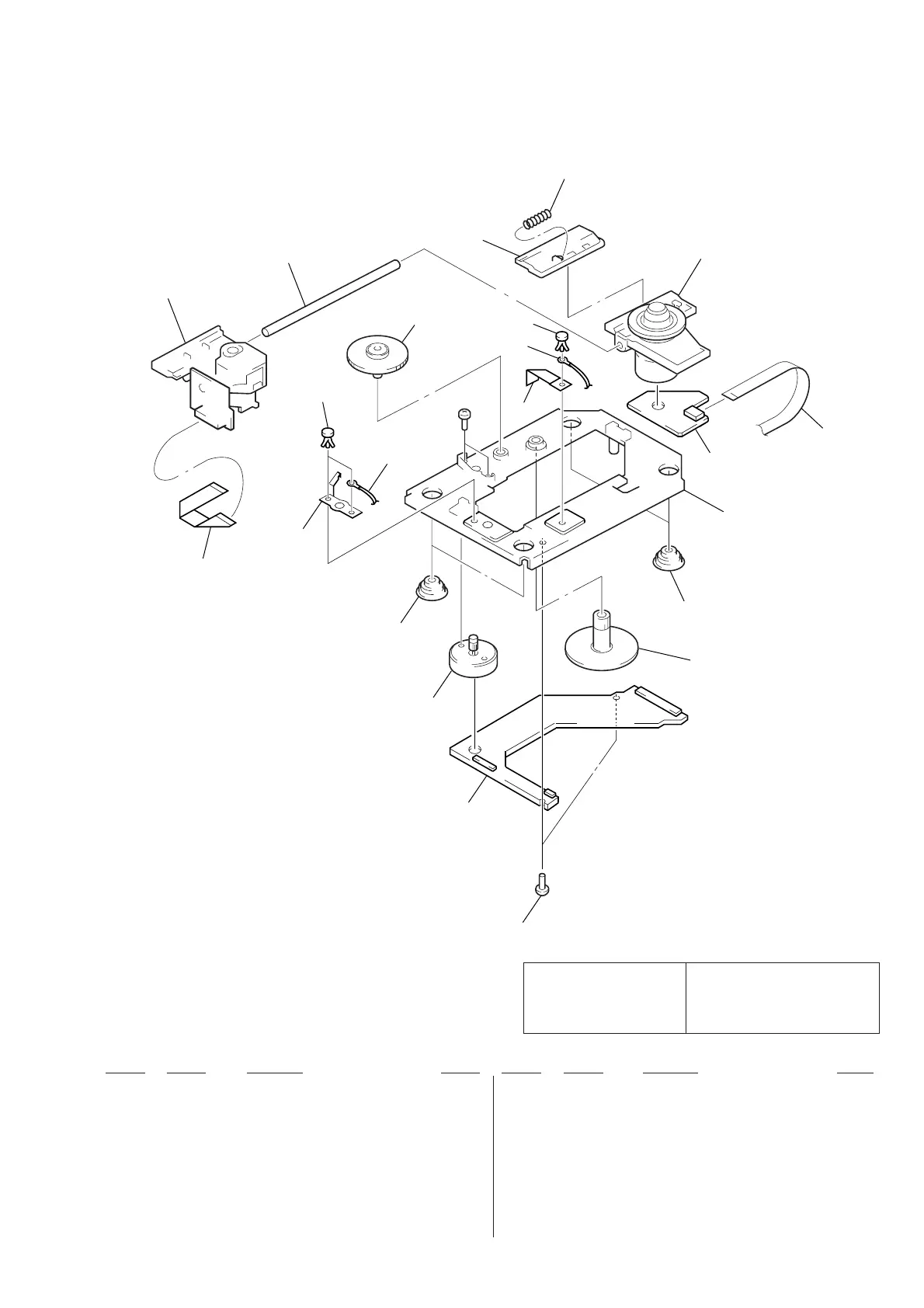

Sony CDP-XA20ES - Base Unit Assembly Diagram

– 51 –
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
* 201 1-658-709-11 SLED BOARD
202 4-917-562-01 INSULATOR
203 1-775-991-11 WIRE (FLAT TYPE) (16 CORE) (8 cm)
* 204 4-993-919-01 SPRING (A) (OP), LEAF
205 4-977-923-01 SHAFT, SLED
206 4-977-921-01 GEAR (B), FLAT
207 4-977-926-01 RACK, SLIDE
208 4-977-925-01 SPRING (SLIDE BASE), COMPRESSION
209 1-775-990-11 WIRE (FLAT TYPE) (5 CORE)
* 210 1-658-708-11 SPINDLE BOARD
* 211 4-977-918-01 BASE (OUTSERT)
212 4-977-920-01 GEAR (C), FLAT
213 4-951-620-01 SCREW (2.6X8), +BVTP
! 214 8-848-379-31 OPTICAL PICK-UP KSS-213B/S-N
215 2-279-715-01 RIVET, NYLON
* 216 4-977-928-01 SPRING (SPINDLE), LEAF
M101 X-4947-303-1 MOTOR ASSY (SLED)
M102 X-4948-273-1 MOTOR ASSY (SPINDLE)
The components identified by
mark ! or dotted line with
mark ! are critical for safety.
Replace only with part number
specified.
Les composants identifiés par une
marque ! sont critiques pour la
sécurité.
Ne les remplacer que par une pièce
portant le neméro spécifié.
214
205
207
208
209
210
211
202
M102
212
213
201
202
204
215
203
206
216
215
M101
not supplied
not supplied
#5
(5) BASE UNIT
(BU-14C)
