各部の名称と働き
概要

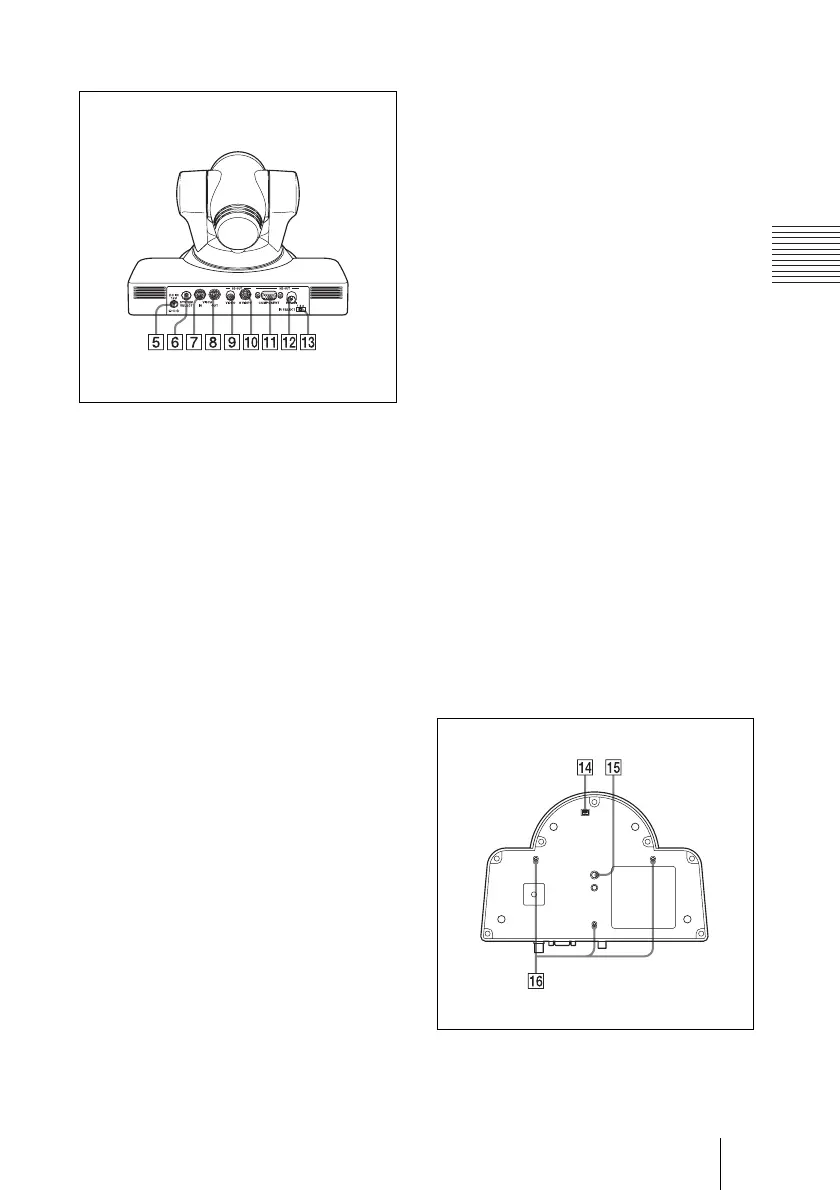

背面
E DCIN12V 端子
付属の AC 電源アダプターを接続し
ます。
F SYSTEMSELET スイッチ
HDOUTCOMPONENT、HDOUT
HD-SDI、SDOUTVIDEO、SD
OUTSVIDEO の各端子から出力す
る映像信号の出力方式の設定に使用
します。
詳しくは、「SYSTEMSELECT ス
イッチの設定」(12 ページ ) をご覧
ください。
G VISCAIN 端子
RS-232C で通信する場合に接続しま
す。複数のカメラを接続するとき
は、前のカメラの VISCAOUT 端
子と接続します。
H VISCAOUT 端子
複数のカメラを接続するとき、次の
カメラの VISCAIN 端子と接続しま
す。
I SDOUTVIDEO 端子
本機からの映像をアナログコンポ
ジット信号として出力します。
J SDOUTSVIDEO 端子
本機からの映像を S ビデオ信号とし
て出力します。
K HDOUTCOMPONENT 端子
本機からの映像をアナログコンポー
ネント信号（YPbPr）として出力し
ます。
L HDOUTHD-SDI 端子
本機からの映像を HD-SDI 信号
（SMPTE292M シリアルデジタルイ
ンターフェース規格準拠）として出
力します。
M IRSELECT スイッチ
複数のカメラを 1 台のリモコンで操
作するとき、カメラ番号を決めま
す。
底面
