Sony EVI-HD1 - Hd-Sdi 入力端子を持つ Vtr などとの接続; コンポジットビデオ入力端子 S ビデオ入力端子を持つビデオ モニターや Vtr との 接続

34
接続する
SYSTEMSELECT スイッチを、SD が
出力される設定にしてください。
詳しくは、「SYSTEMSELECT スイッ
チの設定」(12 ページ ) をご覧ください。
SYSTEMSELECT スイッチを、HD が
出力される設定にしてください。
詳しくは、「SYSTEMSELECT スイッ
チの設定」(12 ページ ) をご覧ください。

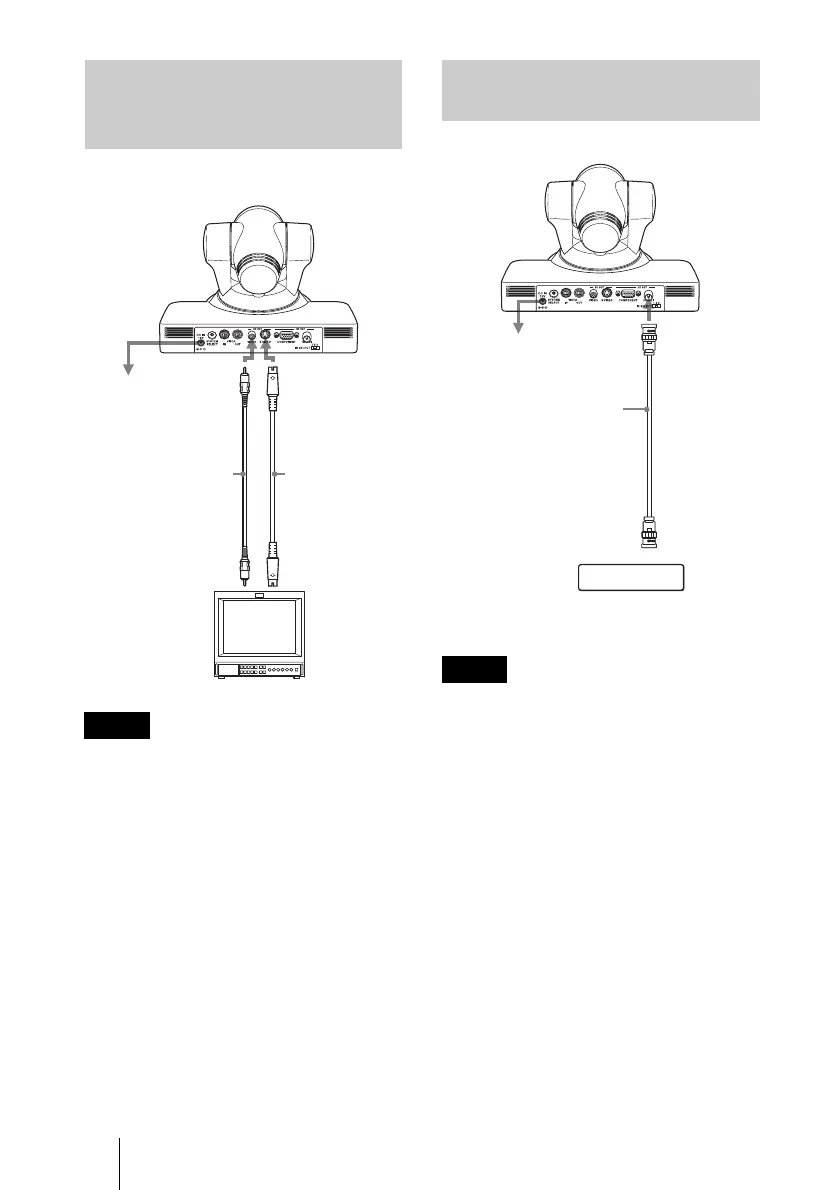

コンポジットビデオ入力端子、
S ビデオ入力端子を持つビデオ
モニターや VTR との接続
ご注意
コンポジット
ビデオ端子へ
電源コン
セントへ
SDOUT
SVIDEO
ビデオ接続
ケーブル
（別売り）
ビデオモニター、VTR など
SDOUT
VIDEO
S 映像ケーブル
（別売り）
Sビデオ
端子へ
HD-SDI 入力端子を持つ VTR
などとの接続
ご注意
HD-SDI 入力端子へ
電源コンセントへ
HDOUT
HD-SDI
BNC コネクター
付き接続ケーブル
（別売り）
HD-SDI 入力端子のある
HDCAMVTR など
