HCD-BX3/DX3
3333

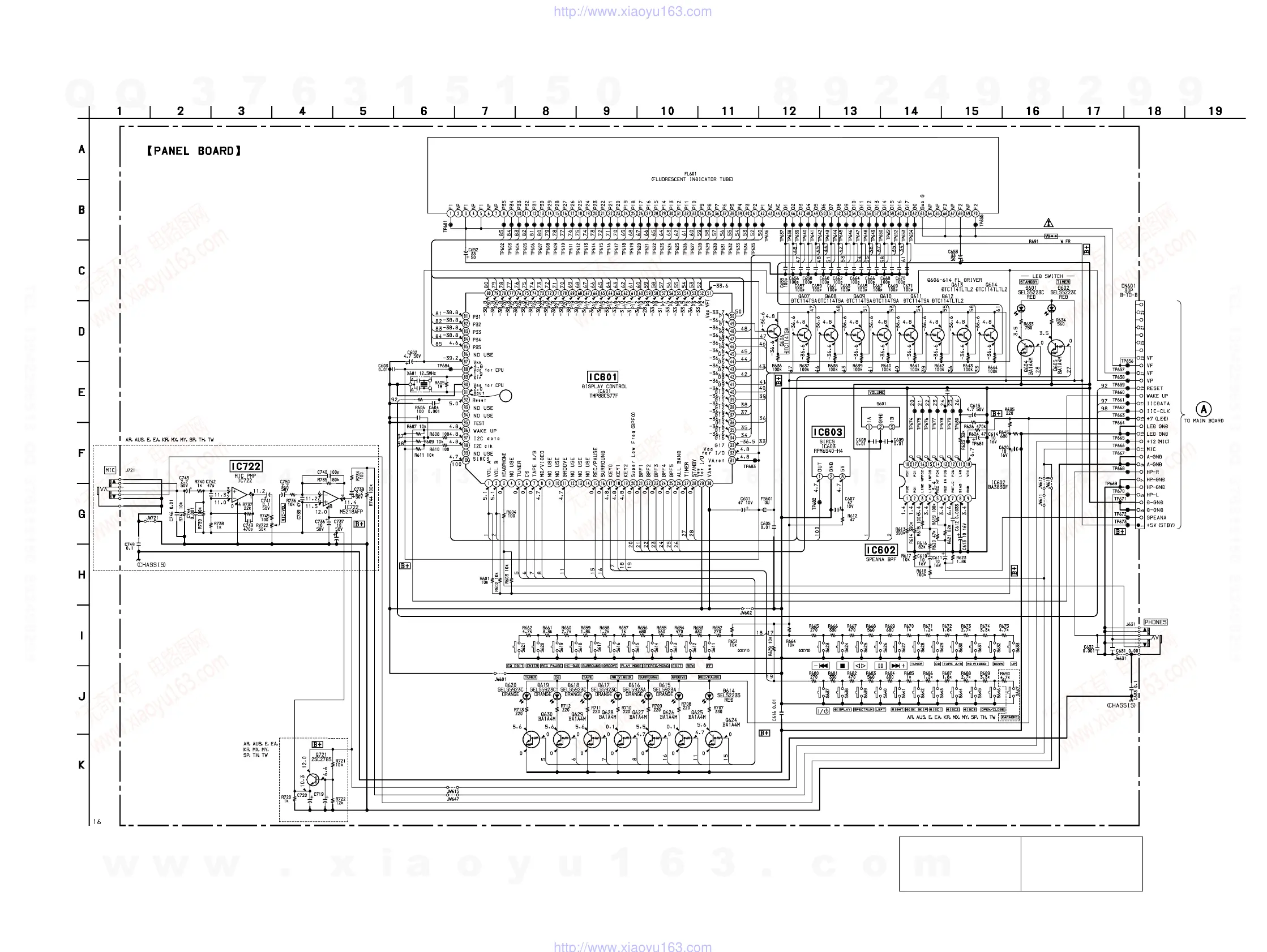

7-12. SCHEMATIC DIAGRAM PANEL SECTION
• See page page 21 for Wavefoms.
• See page page 41 for IC Pin Function Description.
• See page page 43 for IC Block Diagrams.
(Page 28)
1
C697 100P
100
10V
100
10V
C617 10000P
0.47 1
The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.
Les composants identifiés par
une marque 0 sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
