HCD-MC3AV

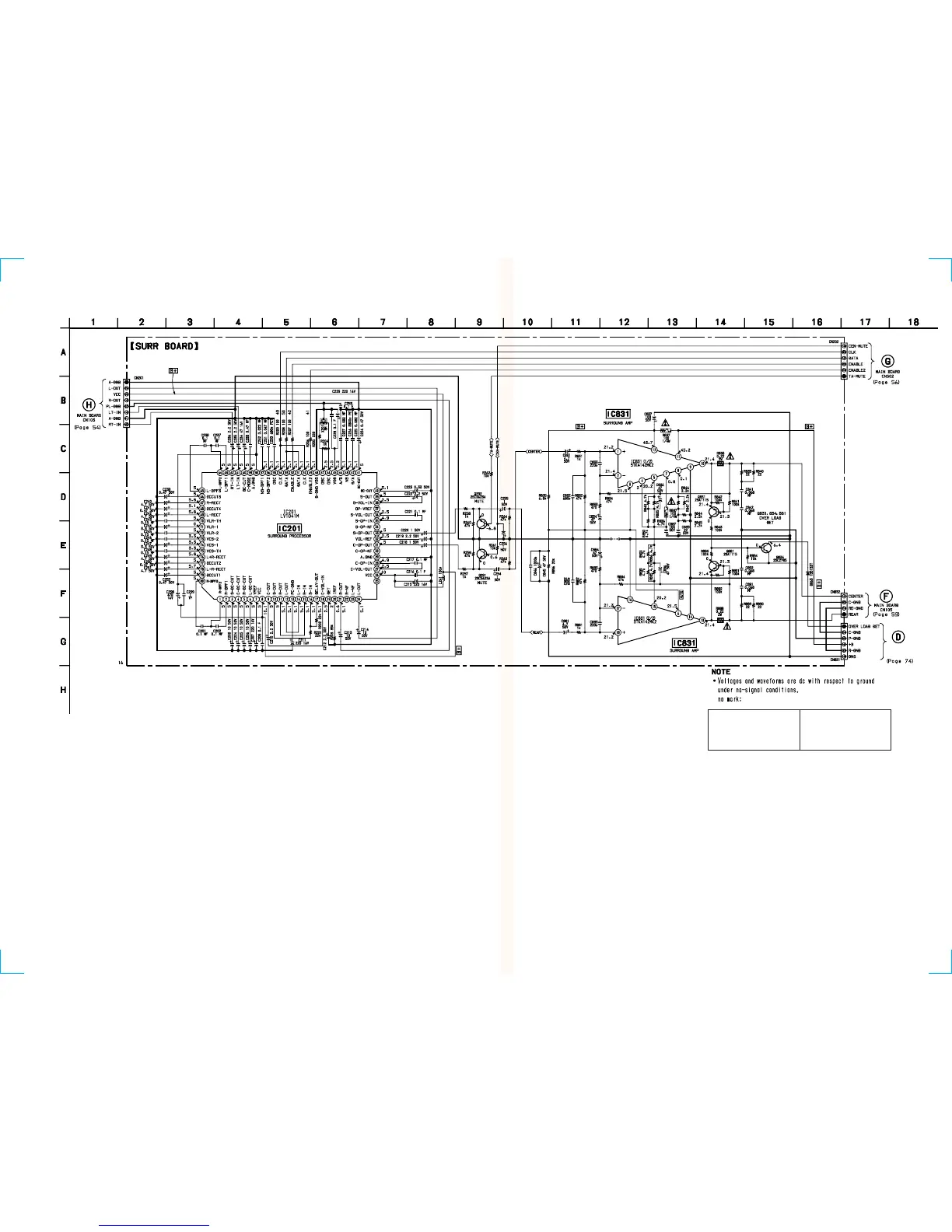

6-21. SCHEMATIC DIAGRAM SURROUND AMP SECTION • See page 75 for Waveforms. • See page 85 for IC Block Diagrams.
— 69 — — 70 —
The components identified by
mark ! or dotted line with mark
! are critical for safety.
Replace only with part number
specified.
Les composants identifiés par
une marque ! sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
POWER AMP
BOARD
CN804
