Sony HCD-NE3 - Top Panel Assy

HCD-NE3
35
Ref. No. Part No. Description Remark
Ref. No. Part No. Description Remark
151 3-921-725-01 SCREW (2.6X10), +PWH
153 3-931-379-31 RUBBER, VIBRATION PROOF (GREEN)
154 3-931-379-21 RUBBER, VIBRATION PROOF (RED)
155 4-242-171-01 DAMPER 150 N
156 4-246-193-01 HOLDER, CHUCK A
157 4-249-238-01 MAGNET (18-30-5)
158 4-246-192-01 BASE, CHUCK N
159 X-4956-278-1 CD ASSY, LID
160 4-246-191-11 PLATE, MAGNET
161 4-245-015-21 CABINET (TOP) (US, CND)
161 4-245-015-31 CABINET (TOP) (EXCEPT US, CND)
163 1-827-991-11 WIRE (FLAT TYPE) (16 CORE)
166 A-4751-032-A BD BOARD, COMPLETE
0 167 8-820-221-01 OPTICAL PICK-UP KSM-213EDP/C2NP
168 4-248-711-11 SPRING (CD)
169 4-951-620-01 SCREW (2.6X8), +BVTP
170 4-247-493-01 COVER, CD
S101 1-771-853-11 SWITCH, DETECTION (LIMIT)
S820 1-692-960-11 SWITCH, PUSH (1KEY)
(CD LID OPEN/CLOSE DETECT)
170
not supplied
not supplied
S820
S101
not supplied
169
153
153
161
154
167
168
154
155
158
157
160
156
159
163
151
151
166

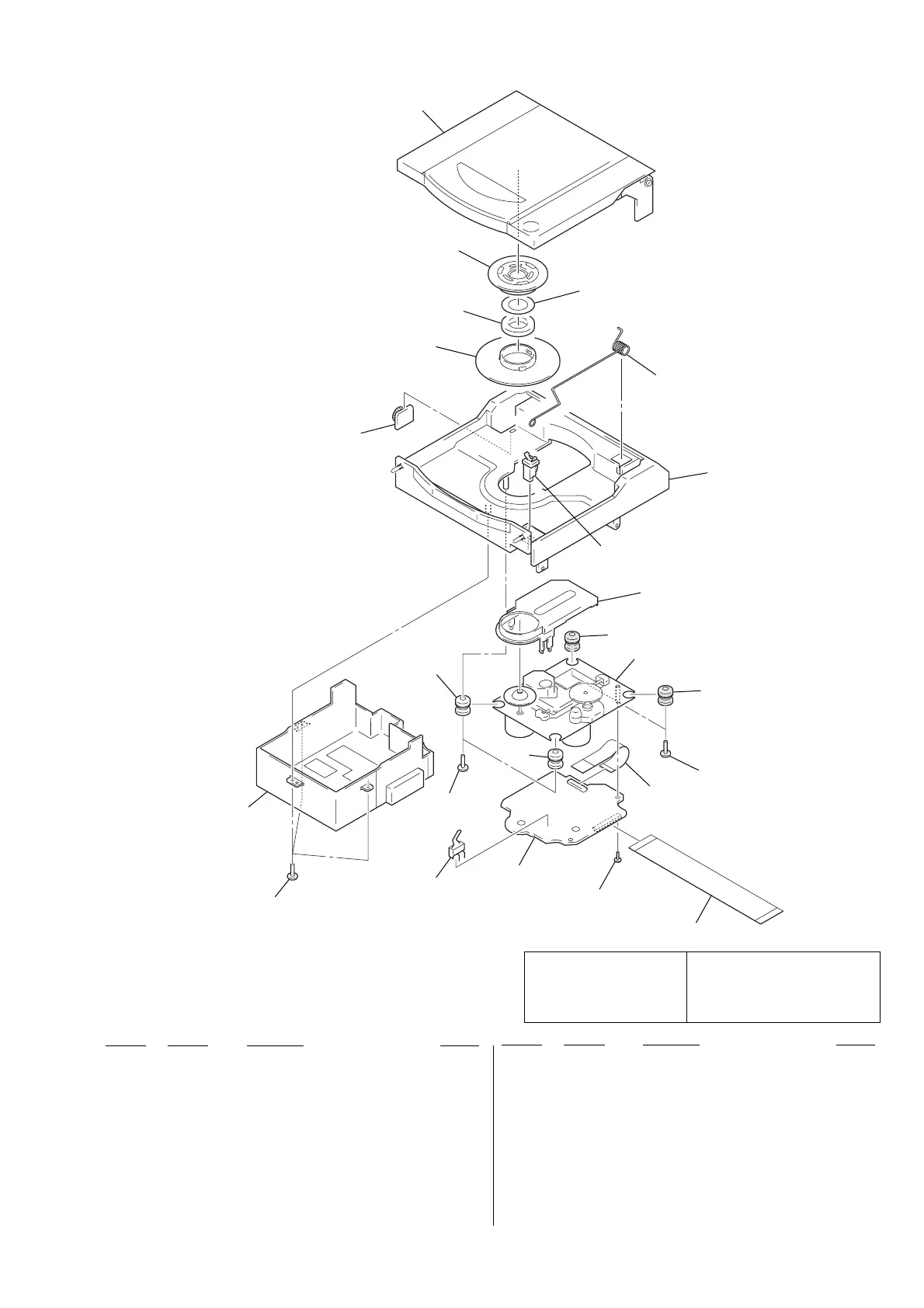

7-4. TOP PANEL ASSY
The components identified by
mark 0 or dotted line with
mark 0 are critical for safety.
Replace only with part num-
ber specified.
Les composants identifiés par une
marque 0 sont critiques pour la
sécurité.
Ne les remplacer que par une pièce
portant le numéro spécifié.
Ver. 1.1
